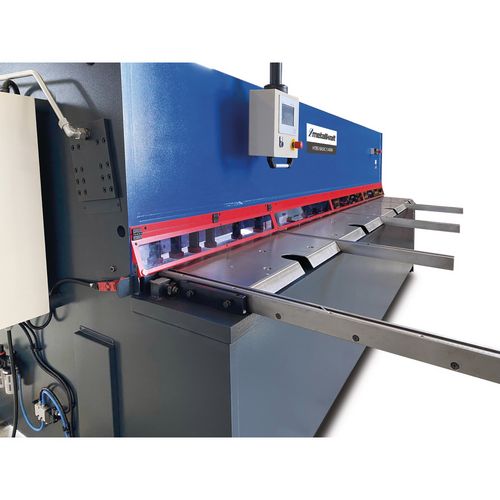

  • <ul><li>Kugeln im Auflagetisch für besseres Blech-Handling</li><li>Frontauflagearme 1000mm</li><li>Seitenanschlag 1500mm mit Skala und T-Nut </li></ul>
    • Kugeln im Auflagetisch für besseres Blech-Handling
    • Frontauflagearme 1000mm
    • Seitenanschlag 1500mm mit Skala und T-Nut

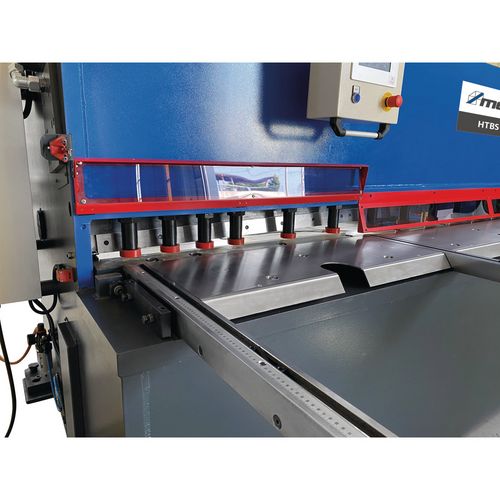

  • <ul><li>Hochklappbarer Fingerschutz 1000 mm mit Plexiglasscheibe</li></ul>
    • Hochklappbarer Fingerschutz 1000 mm mit Plexiglasscheibe

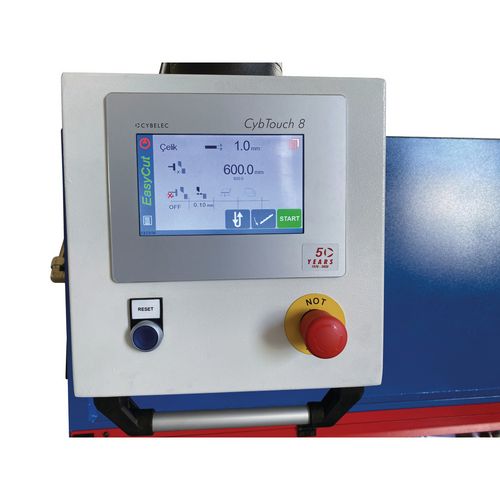

  • <ul><li>Einfachste Bedienung der Tafelblechschere durch klare und übersichtliche Steuerungsfunktionen.</li><li>7"-Touchscreen mit leuchtenden Farben</li><li>Einfachste Positionierung des Hinteranschlags</li><li>Übersichtlich und intuitiv bedienbar</li><li>Automatische Schnittspalteinstellung nach Eingabe der Materialsorte und -stärke</li><li>Kompensation der Anschlagposition zum Schnittspalt</li><li>Steuerung der optionalen pneumatischen Blechhaltevorrichtung</li></ul>
    • Einfachste Bedienung der Tafelblechschere durch klare und übersichtliche Steuerungsfunktionen.
    • 7"-Touchscreen mit leuchtenden Farben
    • Einfachste Positionierung des Hinteranschlags
    • Übersichtlich und intuitiv bedienbar
    • Automatische Schnittspalteinstellung nach Eingabe der Materialsorte und -stärke
    • Kompensation der Anschlagposition zum Schnittspalt
    • Steuerung der optionalen pneumatischen Blechhaltevorrichtung

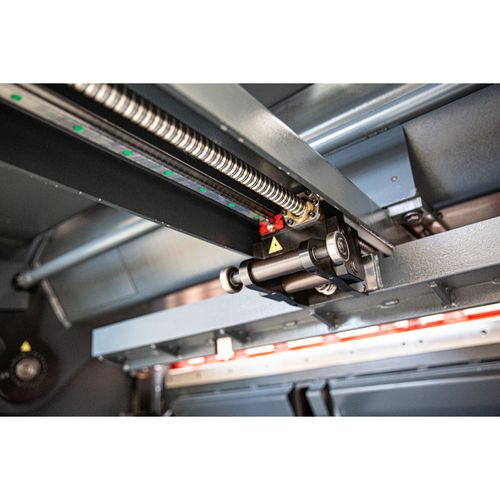

  • <ul><li>Linear geführt</li><li>Über Kugelumlaufspindeln angetrieben</li></ul>
    • Linear geführt
    • Über Kugelumlaufspindeln angetrieben

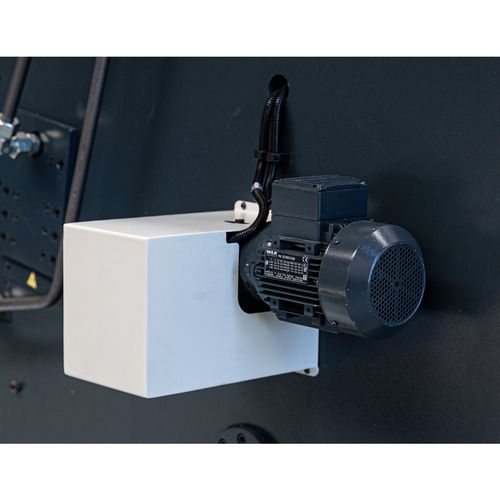

  • <ul><li>Motorisch über Getriebemotor</li></ul>
    • Motorisch über Getriebemotor
  • Produktbild für
  • Produktbild für
  • Produktbild für
  • <ul><li>Kugeln im Auflagetisch für besseres Blech-Handling</li><li>Frontauflagearme 1000mm</li><li>Seitenanschlag 1500mm mit Skala und T-Nut </li></ul>
  • <ul><li>Hochklappbarer Fingerschutz 1000 mm mit Plexiglasscheibe</li></ul>
  • <ul><li>Einfachste Bedienung der Tafelblechschere durch klare und übersichtliche Steuerungsfunktionen.</li><li>7"-Touchscreen mit leuchtenden Farben</li><li>Einfachste Positionierung des Hinteranschlags</li><li>Übersichtlich und intuitiv bedienbar</li><li>Automatische Schnittspalteinstellung nach Eingabe der Materialsorte und -stärke</li><li>Kompensation der Anschlagposition zum Schnittspalt</li><li>Steuerung der optionalen pneumatischen Blechhaltevorrichtung</li></ul>
  • <ul><li>Linear geführt</li><li>Über Kugelumlaufspindeln angetrieben</li></ul>
  • <ul><li>Motorisch über Getriebemotor</li></ul>
  • Symbolbild für Produktvideo
Markenlogo zum Produkt

Hydraulische Schwingschnitt-Tafelblechschere

HTBS BASIC S

Ausgestattet mit Blechrutsche und motorischer Schnittspaltverstellung

Preis auf Anfrage

Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.

Haben Sie Interesse an diesem Produkt?
  • Anfrage stellen
  • Händler finden
  • Variationen

    AllgemeinAbmessungen und GewichteElektrische Daten Preis
    BezeichnungArt.-Nr.Arbeitsbreite (mm)Schnittleistung bei Materialzugfestigkeit 400 N/mm² (mm)Schnittleistung bei Materialzugfestigkeit 700 N/mm² (mm)Niederhalter Anzahl (St)Blechauflagearme Anzahl (St)Schnittwinkel (°)Hübe max. bei ganzer Schnittlänge (/min)Schnittspaltverstellung min. (mm)Schnittspaltverstellung max. (mm)Öltank Fassungsvolumen (l)VPE Tisch Länge (mm)Tisch Tiefe (mm)Tisch Höhe (mm)Länge ca. (mm)Breite/Tiefe ca. (mm)Höhe ca. (mm)Gewicht ca. (kg)Leistung Antriebsmotor (kW)EUR zzgl. Ust.EUR inkl. 19% Ust.
    HTBS BASIC S 200642050202060641221,5240,050,618012320485800290031201900510011 Preis auf Anfrage -
    HTBS BASIC S 2010420502120601061221,5120,05130012370585900295034502200760022 Preis auf Anfrage -
    HTBS BASIC S 250642050262560641521,5220,050,618012820485800353031201900545011 Preis auf Anfrage -
    HTBS BASIC S 2510420502725601061421,5120,05130012870585900346034502200830022 Preis auf Anfrage -
    HTBS BASIC S 300642050303060641721,5200,050,618013320485800390031201900655011 Preis auf Anfrage -
    HTBS BASIC S 3010420503130601061621,5120,051300133705859003950345022001020022 Preis auf Anfrage -
    HTBS BASIC S 3013420503230601381621,8120,081,3400134406009003950365023001210030 Preis auf Anfrage -
    HTBS BASIC S 30164205033306016101622100,081,6500135006009004050365023001610037 Preis auf Anfrage -
    HTBS BASIC S 400642050404060642131,2120,050,618014330485850495031201900951011 Preis auf Anfrage -
    HTBS BASIC S 4010420504140601062031,5100,051350144005859005000345021001380030 Preis auf Anfrage -
    HTBS BASIC S 4013420504240601382031,880,081,3450144406009005040365023001650037 Preis auf Anfrage -
    HTBS BASIC S 4016420504340601610203260,081,6500145006009005060365023002050045 Preis auf Anfrage -
    Anzuzeigende Attribute auswählen
    Allgemein
    Abmessungen und Gewichte
    Elektrische Daten
    Preis

    Produktdetails



    Standardausführung:

    • Touchscreen NC-Steuerung CybTouch 8 im Schwenkarm
    • NC-gesteuerter Hinteranschlag (5-1000mm) angetrieben über Kugelumlaufspindeln und linear geführt
    • Sicherheitslichtvorhang für den Rückraum
    • Motorische Schnittspaltverstellung über die Steuerung
    • Seitenanschlag 1500mm mit Skala und T-Nut
    • Frontauflagearme 1000mm mit Skala und T-Nut
    • Tischauflagen aus Edelstahl mit integrierten Transferkugeln
    • Niederhalter mit Kunststoffkappen zur Materialschonung
    • Variable Schnittlängeneinstellung über die Steuerung
    • Klappbarer Fingerschutz 1000mm mit Sichtscheibeneinsätzen
    • Blechrutsche im Rückraum
    • Schnittlinienbeleuchtung mit Schattenriss
    • Messer geeignet zum Schneiden von Edelstahl
    • Obermesser mit zwei und Untermesser mit vier Schnittkanten
    • Elektrische Komponenten von Schneider und Mitsubishi

    Ausstattungsoptionen:

    • Verstellbarer Winkelanschlag
    • Schnittlinienanzeige durch Laser
    • Frontlichtschranke statt des Fingerschutzes
    • Fingerschutz auf gesamter Länge aufklappbar
    • Zusätzliche Frontauflagearme
    • Zusätzlicher Seitenanschlag rechts
    • Verlängerungen der Standardauflagearme, des Seiten- oder Hinteranschlags
    • Transferkugel im Seitenanschlag und den Frontauflagearmen
    • Servo-Motor für den Hinteranschlag
    • Manuelle oder automatische Zentralschmierung
    • Pneumatische Blechhaltesysteme
    • Kleinteileweiche mit pneumatischem Öffnen
    • Ölkühler oder Ölwärmer



    • Touchscreen NC-Steuerung CybTouch 8 im Schwenkarm
    • NC-gesteuerter Hinteranschlag (5-1000mm) angetrieben über Kugelumlaufspindeln
    • Sicherheitslichtschranke für den Rückraum
    • Motorische Schnittspaltverstellung über die Steuerung
    • Seitenanschlag 1500mm mit Skala und T-Nut
    • Zwei Frontauflagearme 1000mm
    • Tischauflagen aus Edelstahl mit integrierten Transferkugeln
    • Klappbarer Fingerschutz 1000mm mit Sichtscheibeneinsätzen
    • Obermesser mit zwei und Untermesser mit vier Schnittkanten
    • Umfangreiche Optionen erhältlich



    Erläuterung zu Schnittleistungenbei eingeschränkter Materiallänge
    Hinteranschlag Verstellbereich bis1000 mm
    Hinteranschlag Geschwindigkeit120 mm/s
    Seitenanschlag Länge1500 mm
    Motorleistung Hinteranschlag0,37 kW
    Elektrische Daten
    Anschlussspannung400 V
    Netzfrequenz50 Hz
    Megeneinheit: Stück
