| Abmessungen und Gewichte | |
|---|---|
| Länge ca. | 3515 mm |
| Breite/Tiefe ca. | 1856 mm |
| Höhe ca. | 2016 mm |
| Gewicht ca. | 5700 kg |

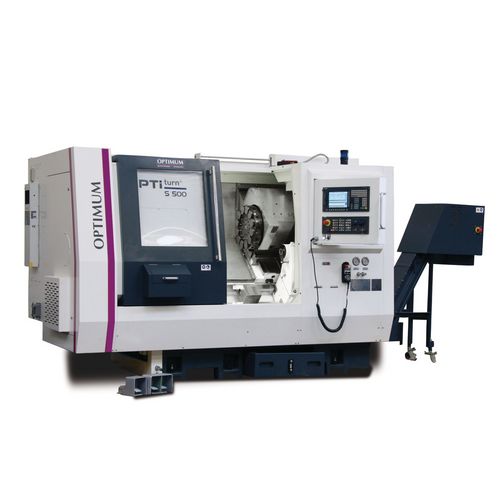

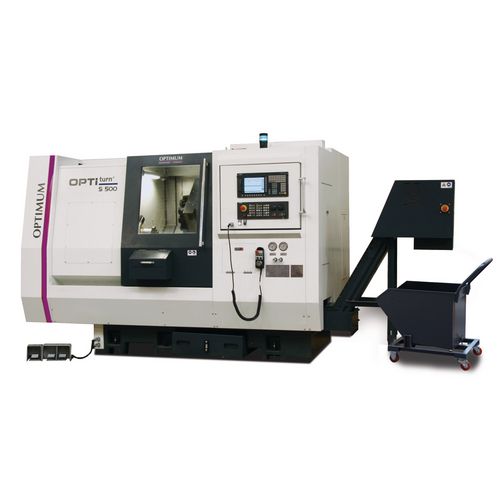

CNC-Drehmaschine
OPTIturn S 750K
PREMIUM-Ausführung überzeugt durch hohe Geschwindigkeiten, Präzision und Effizienz sowie durch den Zusatzausstattungen wie Späneförderer und C-Achse
Preis auf Anfrage
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Art.-Nr. 3515172
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Robustes und schweres "Cartridge"-Spindelsystem mit je einem zweireihigen Zylinderrollenlager vorn und hinten, sowie einem doppelseitigen Kegellager in der Mitte
- Lange Lebensdauer aller Lager mit Permanentschmierung
- Alle Achsen mit SIEMENS Servomotoren
- Direktantrieb aller Achsen zur Eliminierung des Torsionsspiels bzw. zur größeren Genauigkeit beim Gewindeschneiden und der Konturenbearbeitung
- Doppelt vorgespannte Kugelumlaufspindeln mit geringer Steigung zur Erhöhung der Vorschubkraft
- Schnelle Revolverkopfschaltung - Lösen und Drehvorgang laufen praktisch gleichzeitig ab
- Revolverkopfschaltung erfolgt nonstop-bidirektional
- Programmierbarer Reitstock, bei dem die Pinole mit dem Pedal oder im Programm aktiviert wird
- Reitstockkörper kann per Antriebsstange positioniert werden
- Tragbares elektronisches Handrad
- Hydraulischer Werkzeugrevolver von Sauter mit angetriebenen Werkzeugen
- Automatische Türöffnung mit Überwachung
- Kühlmitteleinrichtung
- Wärmetauscher
- Stangenlader Interface

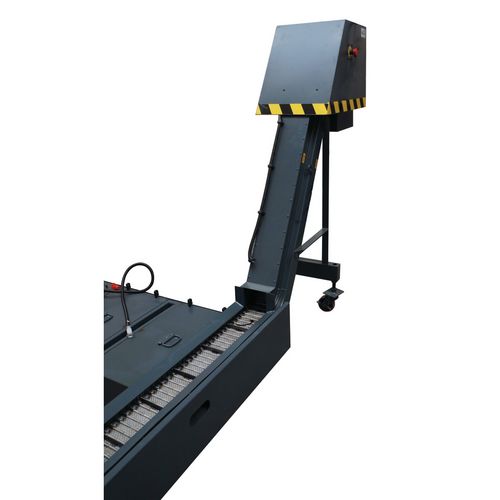

- Späneförderer und Spänewagen
- Automatischer Renishaw Meßarm zur Werkzeugvermessung
- Programmierbarer Teilefänger
- Zwei Jahre SIEMENS Gewährleistung inklusive
Inklusive:
- Safety Integrated
- Restmaterialerkennung und Bearbeitung
- ShopTurn-Arbeitsschrittprogrammierung
- 3-D Simulation
- Netzwerkvorbereitung
- Mitzeichnen
Ausstattungsdetails:
Spindelstock
- Meehinate-Guss
- Kühlrippen nach aussen leiten die Wärme besser ab

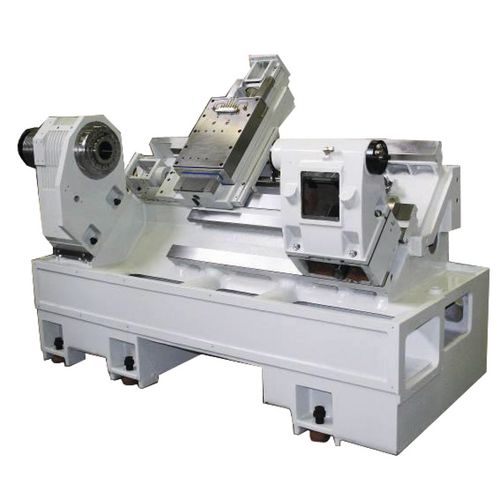

Maschinenbett
- Aus einem Stück gegossen
- Stark gerippt
- 45-Grad-Neigung
- Hohe Steifigkeit und Haltbarkeit
- Meehaniteguss mit Härte HB 170 ~ 180
Führung
- Hohe Steifigkeit und Stabilität
Gusskörper
- gehärtet (HRC48-52) undwärmebehandelt
Maschinenfüße
- 6 Stück
- Optimale Ausrichtung der Maschine

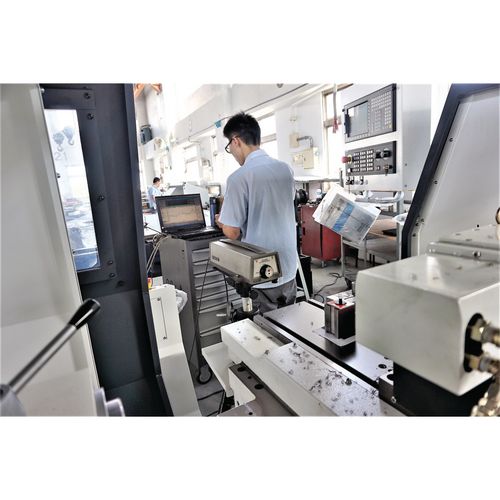

Laser Vermessung
- Garantierte Wiederhol- und Positioniergenauigkeit

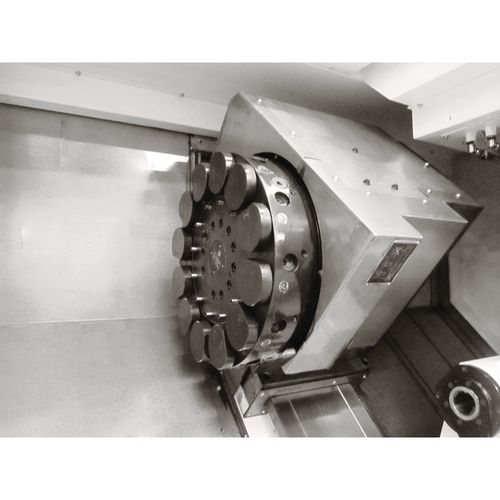

Werkzeugwechselsystem und C-Achse
- Hohe Teilgenauigkeit und schneller Werkzeugwechsel
- Schwenkbereich hohes Drehmoment und maximale Stabilität
- Zeit-Werkzeug zu Werkzeug: 0,35 Sekunden
- 180 Grad: 1,2 sek.

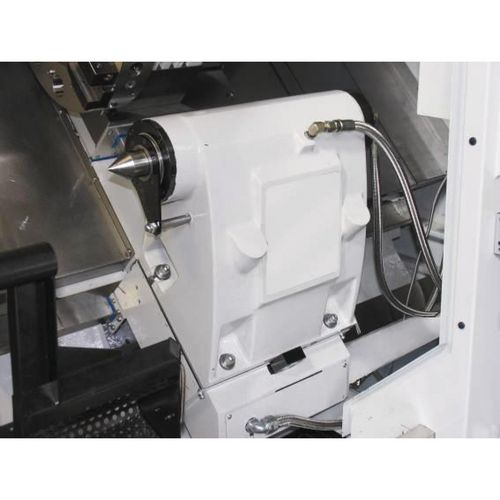

Programmierbarer Reitstock
- Schwere Ausführung
- Hohe Steifigkeit
- Reitstock kann über Programm aktiviert werden oder direkt durch den Bediener mit Standard Fußpedal gesteuert werden
Werkzeuginnenkühlung CTS
- Druck: 20 bar
- Filtergenauigkeit 25μm

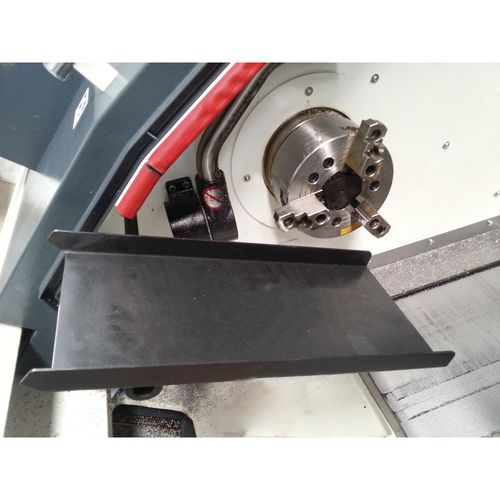

Teilefangvorrichtung
- Automatisch

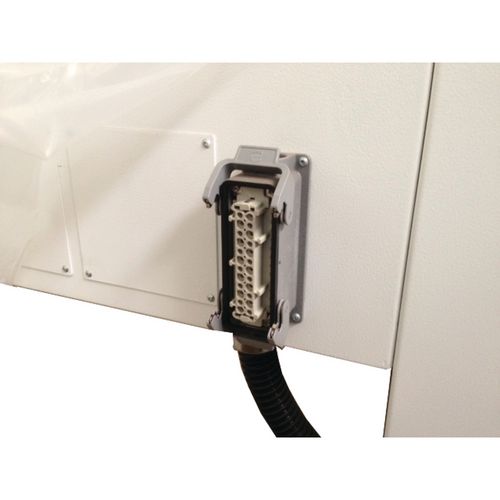

Stangenlader vorbereitet
- Anschluss für Stangenlader
Siemens Safety Integrated
Einrichten bei geöffneter Tür
| Arbeitsbereiche | |
|---|---|
| Spitzenhöhe | 600 mm |
| Umlaufdurchmesser über Maschinenbett | 600 mm |
| Umlaufdurchmesser über Planschlitten | 450 mm |
| Drehdurchmesser max. | 485 mm |
| Drehlänge mit Werkzeugwechsler max. | 750 mm |
| Drehmoment Motor | |
|---|---|
| X-Achse | 11 Nm |
| Z-Achse | 27 Nm |
| Drehzahlbereich | |
|---|---|
| Drehzahlbereich | 10 – 3000 min¯¹ |
| Elektrische Daten | |
|---|---|
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Elektrischer Anschluss | |
|---|---|
| Gesamt Anschlusswert | 62,5 kVA |
| Genauigkeit | |
|---|---|
| Wiederholgenauigkeit | ± 0,005 mm |
| Positioniergenauigkeit | ± 0,005 mm |
| Hydrauliksystem | |
|---|---|
| Leistung Motor | 1.5 kW |
| Tankinhalt | 70 l |
| Kühlschmiermittelsystem | |
|---|---|
| Leistung Kühlmittelpumpe | 750 W |
| Tankinhalt | 185 l |
| Maschinendaten | |
|---|---|
| Futterdurchlass Durchmesser | 77 mm |
| Schrägbett | 45 ° |
| Reitstock | |
|---|---|
| Aufnahme | MK 5 |
| Pinolenhub | 120 mm |
| Pinolendurchmesser | 90 mm |
| Verfahrweg | 650 mm |
| Pinolenhub Ansteuerung | hydraulisch |
| Spindel | |
|---|---|
| Spindelaufnahme | DIN ISO 702-1 Nr. 8 |
| Spindelbohrung/Stangendurchlass Durchmesser | 88 mm |
| Spindelbohrung mit Hydraulikfutter | 250 mm |
| Steuerung | |
|---|---|
| Typ | Sinumerik 828D Standard |
| Systemsoftware | SW 26x |
| CNC Speicher | 5 MB |
| Look Ahead | 100 |
| Satz-Wechselzeit | 2 ms |
| Anzahl der Werkzeuge | 256 |
| Vertikalspindel | |
|---|---|
| Leistung Antriebsmotor Dauerbetrieb S1 | 30 kW |
| Leistung Antriebsmotor S6-30 % Betrieb | 45 kW |
| Drehmoment Antriebsmotor | 186 Nm |
| Antriebsmotor S6-30 % Betrieb | 1064 Nm |
| Vorschub Geschwindigkeit | |
|---|---|
| X-Achse | 24000 mm/min |
| Z-Achse | 24000 mm/min |
| Vorschub Kraft | |
|---|---|
| Vorschubkraft X-Achse | 6,9 kN |
| Vorschubkraft Z-Achse | 16,9 kN |
| Werkzeugwechsler | |
|---|---|
| Typ | hydraulisch Sauter VDI40 mit Werkzeugantrieb |
| Anzahl der Werkzeugplätze | 12 Werkzeuge |
| Leistung Antriebsmotor | 4.82 kW |
| Aufnahmehöhe, -breite Vierkant max. | 25 x 25 mm |
| Aufnahmedurchmesser Bohrstange max. | 32 mm |
| Zulässige Drehzahl max. an der Werkzeugkupplung | 4500 min¯¹ |
| Drehmoment der Werkzeuge max. | 20 Nm |
| VPE | 1 |
