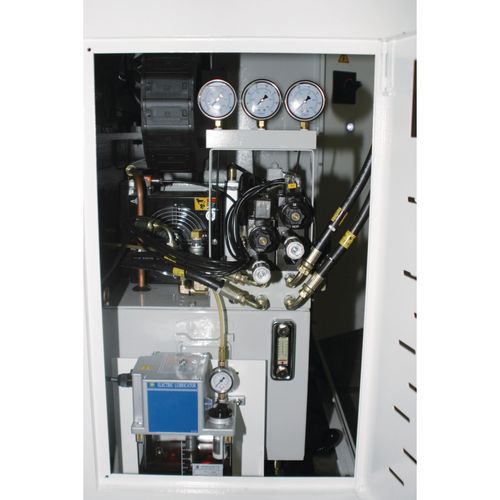

  • Sicherheits-RückschlagventilMotorleistung 1,5 kWTankinhalt 60 Liter
    • Sicherheits-Rückschlagventil
    • Motorleistung 1,5 kW
    • Tankinhalt 60 Liter
  • Trennt das Schmiermittel vom Kühlmittel
    • Trennt das Schmiermittel vom Kühlmittel

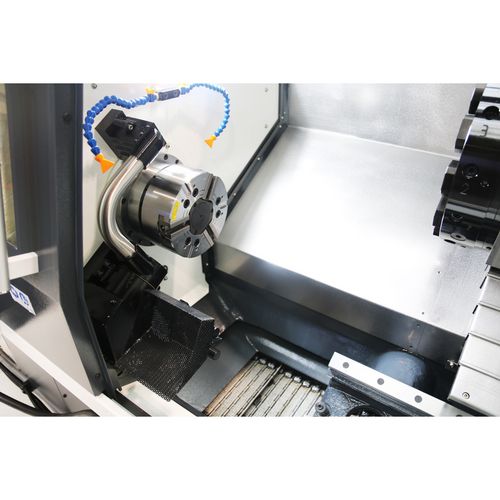

  • Hydraulisches Dreibacken-Drehfutter Ø 200 mmDurchlass Ø 65 mmEinfaches Spannen von Werkstücken
    • Hydraulisches Dreibacken-Drehfutter Ø 200 mm
    • Durchlass Ø 65 mm
    • Einfaches Spannen von Werkstücken

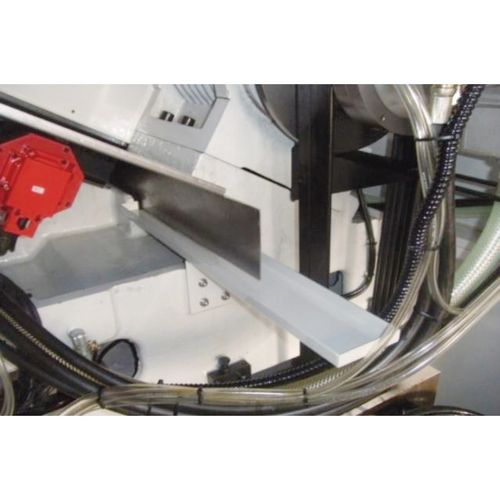

  • Von RenishawErmöglicht das Vermessen der Werkzeuge innerhalb der Maschine
    • Von Renishaw
    • Ermöglicht das Vermessen der Werkzeuge innerhalb der Maschine
  • HerausklappbarMit Schwimmerschalter. Bei zu niedrigem Ölstand ertönt ein akustisches Signal
    • Herausklappbar
    • Mit Schwimmerschalter. Bei zu niedrigem Ölstand ertönt ein akustisches Signal

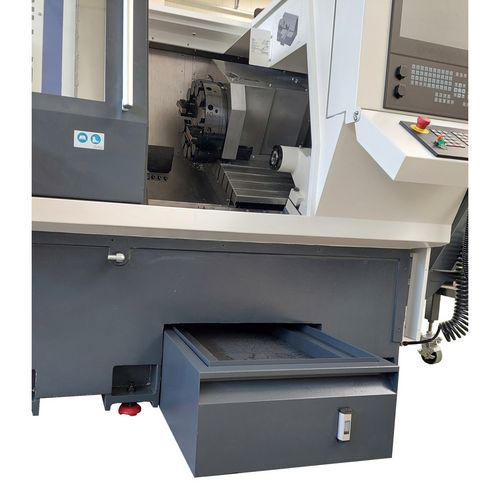

  • Ausziehbare SpänewanneAusziehbarer KühlschmiermittelbehälterFüllstandsanzeigeTankinhalt 140 Liter
    • Ausziehbare Spänewanne
    • Ausziehbarer Kühlschmiermittelbehälter
    • Füllstandsanzeige
    • Tankinhalt 140 Liter

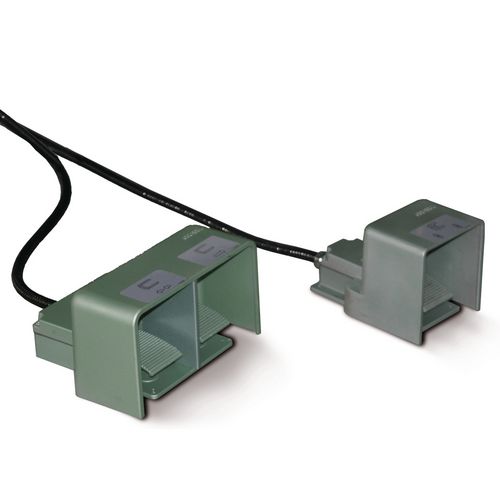

  • Zum Lösen und Spannen des DrehfuttersHydraulisches Ausfahren bzw. Einfahren der optionalen Reitstockpinole
    • Zum Lösen und Spannen des Drehfutters
    • Hydraulisches Ausfahren bzw. Einfahren der optionalen Reitstockpinole

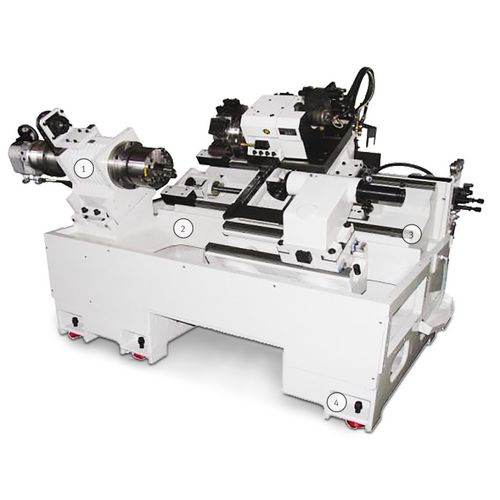

  • Bauteile und GussteileGewährleisten SteifigkeitMaschinenbettStark gerippt30-Grad-NeigungHohe Steifigkeit und HaltbarkeitLinearführungMaximale statische und dynamische SteifigkeitHohe PositioniergenauigkeitLeichtgängige, spielfreie BewegungMaschinenfüßeSechs StückOptimale Ausrichtung der Maschine
    1. Bauteile und Gussteile
      • Gewährleisten Steifigkeit
    2. Maschinenbett
      • Stark gerippt
      • 30-Grad-Neigung
      • Hohe Steifigkeit und Haltbarkeit
    3. Linearführung
      • Maximale statische und dynamische Steifigkeit
      • Hohe Positioniergenauigkeit
      • Leichtgängige, spielfreie Bewegung
    4. Maschinenfüße
      • Sechs Stück
      • Optimale Ausrichtung der Maschine
  • Abbildung mit optionaler Siemens Steuerung PPU 290 und Teilefänger
  • 8 WerkzeugplätzeVDI 30

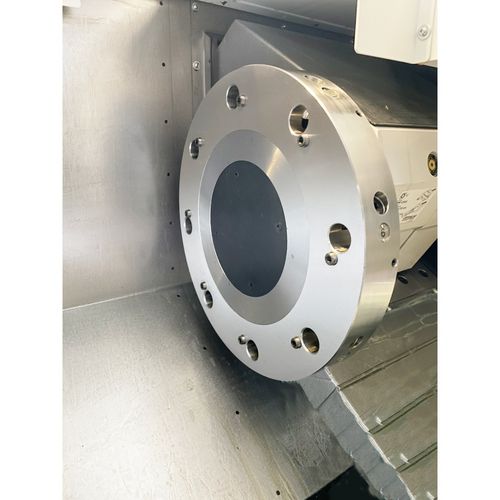

  • Die Pinole des Reitstocks wird hydraulisch mit den Fusstastern verfahren.Hydraulischer Pinolenhub 60 mmSchnellere Bearbeitung
  • Sicherheits-RückschlagventilMotorleistung 1,5 kWTankinhalt 60 Liter
  • Trennt das Schmiermittel vom Kühlmittel
  • Hydraulisches Dreibacken-Drehfutter Ø 200 mmDurchlass Ø 65 mmEinfaches Spannen von Werkstücken
  • Von RenishawErmöglicht das Vermessen der Werkzeuge innerhalb der Maschine
  • HerausklappbarMit Schwimmerschalter. Bei zu niedrigem Ölstand ertönt ein akustisches Signal
  • Ausziehbare SpänewanneAusziehbarer KühlschmiermittelbehälterFüllstandsanzeigeTankinhalt 140 Liter
  • Zum Lösen und Spannen des DrehfuttersHydraulisches Ausfahren bzw. Einfahren der optionalen Reitstockpinole
  • Bauteile und GussteileGewährleisten SteifigkeitMaschinenbettStark gerippt30-Grad-NeigungHohe Steifigkeit und HaltbarkeitLinearführungMaximale statische und dynamische SteifigkeitHohe PositioniergenauigkeitLeichtgängige, spielfreie BewegungMaschinenfüßeSechs StückOptimale Ausrichtung der Maschine
Markenlogo zum Produkt OPTIturn S 600

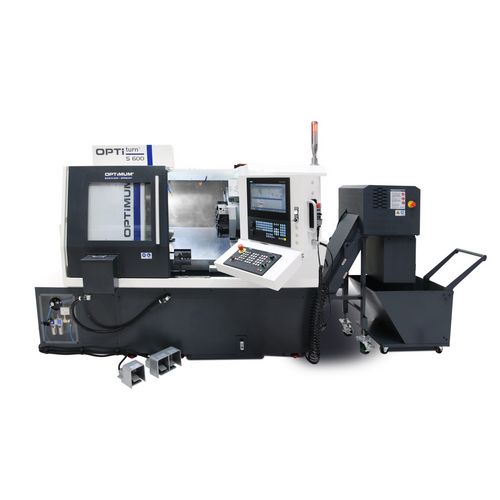

CNC-Schrägbett-Drehmaschine

OPTIturn S 600

PREMIUM-Maschine, die sich durch hohe Geschwindigkeit, Leistung, Präzision und Lebensdauer auszeichnet. Mit Siemens Steuerung 828D Basic

Preis auf Anfrage

Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.

Art.-Nr. 3515060

Haben Sie Interesse an diesem Produkt?
  • Anfrage stellen
  • Händler finden
  • Produktdetails

    • Schwere Ausführung
    • Kompakte Bauform
    • SIEMENS Servomotoren in allen Achsen
    • Alle Servomotoren mit integriertem Encoder für höchste Genauigkeit
    • Schrägbettausführung 30° für besonders große Bearbeitungsdurchmesser
    • Besserer ungehinderter Späneabfluss in die Spänewanne
    • Hydraulisches Dreibacken-Drehfutter Ø 200 mm
    • Harte und weiche Blockbacken
    • Standard Werkzeugwechsler VDI 30 mit 8 Werkzeugplätzen
    • Gehärtete und präzisionsgeschliffene Kugelumlaufspindeln für hohe Eilganggeschwindigkeiten in allen Achsen
    • Formstabile Linearführungen sorgen für eine lange Lebensdauer durch maximale statische und dynamische Steifigkeit
    • Einrichtung zum manuellen Werkzeugvermessen
    • Reitstock mit hydraulischer Pinole
    • Wärmetauscher
    • Tragbares, elektronisches Handrad mit Zustimmtaster und Not-Halt-Schlagschalter erleichtert das Einfahren von Programmen erheblich
    • Späneförderer in Bandausführung sorgt für eine effiziente Späneabfuhr
    • Spänewagen
    • Halogen-Arbeitsleuchte zur vollständige Ausleuchtung des Arbeitsraumes
    • Kühlmitteleinrichtung
    • EMV (Elektromagnetische Verträglichkeit)



    SINUMERIK 828D Basic


    Hightech für die Kompaktklasse


    Produktivitätssteigerung und Präzision in der Fertigung


    Durch den Einsatz von zwei autark arbeitenden Werkzeugen wird 4-achsiges Drehen – Balance Cutting – möglich. Zu den neuen Funktionen gehört die Mehrkanaligkeit mit ShopTurn, die unter anderem das Synchronisieren von Programmen mit programSYNC erlaubt. Die neue Software bietet die Möglichkeit, in Dreh- und Schleifmaschinen zwei Kanäle gleichzeitig zu fahren. Die SINUMERIK CNC Steuerung 828D Basic setzt Maßstäbe in allen Belangen der Bearbeitungsperformance. Ob Genauigkeit und Geschwindigkeit, ob Reduzierung der Taktzeiten oder Energieeffizienz und Sicherheit – die SINUMERIK gibt den Takt an.



    SHOPTURN

    • Kürzeste Programmierzeit bei der Herstellung von Einzelteilen und Kleinserien


    DXF-READER

    • Schneller von der Zeichnung zum Bauteil. Einfache Übernahme der CAD-Daten in die Programmierung durch DXF-READER (optional Artikel Nr. 3584014).


    GESAMTPAKET

    • Safety Integrated
    • Restmaterialerkennung und -bearbeitung
    • ShopTurn-Arbeitsschrittprogrammierung
    • Netzlaufwerk verwalten
    • 3-D Simulation
    • Mitzeichnen


    Steuerung

    • 10,4“-Farbdisplay
    • 4:3-Format
    • Anwenderfreundliche SINUMERIK Operate Software
    • Frontschnittstellen: USB 2.0, RJ45 Ethernet, Compact Flash (CF) Card
    • Durch die 8 horizontalen und 8 vertikalen Softkeys gelangt man mit wenigen Tastendrücken in alle Bedienmasken
    • Strapazierfähig und robust


    Gewährleistungsverlängerung


    Mit der Gewährleistungsverlängerung schützen Sie Ihre neue Maschine um weitere 12 oder 36 Monate gegen Garantieschäden (muss mit Kauf der Maschine erworben werden).

    • 12 Monate; Artikel Nr. 3589020
    • 36 Monate; Artikel Nr. 3589022


    SIEMENS SAFETY INTEGRATED



    Funktionale Sicherheit schützt auch vor hohen Kosten!


    Maschinen- und Anlagensicherheit ist nicht nur wichtig, weil strenge Vorschriften beachtet werden müssen. Wenn alles sicher läuft, profitieren Sie von Zeitersparnis beim Engineering, höherer Anlagenverfügbarkeit und mehr Investitionssicherheit.



    Ausstattung



    Bauteile und Gussteile

    • Gewährleisten Steifigkeit



    Maschinenbett

    • Stark verrippt
    • 30-Grad-Neigung
    • Hohe Steifigkeit und Haltbarkeit



    Linearführung

    • Maximale statische und dynamische Steifigkeit
    • Hohe Positioniergenauigkeit
    • Leichtgängige, spielfreie Bewegung



    Maschinenfüße

    • Sechs Stück
    • Optimale Ausrichtung der Maschine



    Abscheider

    • Trennt das Schmiermittel vom Kühlmittel



    Werkzeugwechselsystem

    • Acht Werkzeugplätze
    • VDI 30 Werkzeugwechsler



    Reitstockpinole

    • Die Pinole des Reitstocks wird hydraulisch mit den Fusstastern verfahren
    • Hydraulischer Pinolenhub 60 mm
    • Schnellere Bearbeitung



    Hydraulikaggregat

    • Sicherheits-Rückschlagventil
    • Motorleistung 1,5 kW
    • Tankinhalt 60 Liter



    Werkzeugmesstaster

    • Von Renishaw
    • Ermöglicht das Vermessen der Werkzeuge innerhalb der Maschine



    Dreibackenfutter

    • Hydraulisches Dreibacken-Drehfutter Ø 200 mm
    • Durchlass Ø 65 mm
    • Einfaches Spannen von Werkstücken



    Automatisches Schmiersystem

    • Herausklappbar
    • Mit Schwimmerschalter. Bei zu niedrigem Ölstand ertönt ein akustisches Signal



    Kühlmittelbehälter

    • Ausziehbare Spänewanne
    • Ausziehbarer Kühlschmiermittelbehälter
    • Füllstandsanzeige
    • Tankinhalt 140 Liter



    Fußpedal

    • Zum Lösen und Spannen des Drehfutters
    • Hydraulisches Ausfahren bzw. Einfahren der optionalen Reitstockpinole



    Abmessungen und Gewichte
    Länge ca.2322 mm
    Breite/Tiefe ca.1948 mm
    Höhe ca.1930 mm
    Gewicht ca.3200 kg
    Arbeitsbereiche
    Drehfutter Durchmesser200 mm
    Drehfutter Ansteuerung der Spannbewegunghydraulisch
    Drehlänge460 mm
    Spitzenhöhe250 mm
    Umlaufdurchmesser über Maschinenbett500 mm
    Umlaufdurchmesser über Planschlitten220 mm
    Drehmoment Motor
    X-Achse11 Nm
    Z-Achse11 Nm
    Drehzahlbereich
    Drehzahlbereich40 – 4000 min¯¹
    Elektrische Daten
    Leistung Antriebsmotor12 kW
    Anschlussspannung400 V
    Netzfrequenz50 Hz
    Elektrischer Anschluss
    Gesamt Anschlusswert31 kVA
    Genauigkeit
    Wiederholgenauigkeit± 0,005 mm
    Positioniergenauigkeit± 0,005 mm
    Hydrauliksystem
    Leistung Motor1,5 kW
    Tankinhalt60 l
    Kühlschmiermittelsystem
    Leistung Kühlmittelpumpe750 W
    Tankinhalt140 l
    Leistung Reinigungspumpe750 W
    Maschinendaten
    Futterdurchlass Durchmesser65 mm
    Schrägbett30 °
    Motor(en)
    Drehmoment Antriebsmotor115 Nm
    Reitstock
    AufnahmeMK 4
    Pinolenhub60 mm
    Pinolendurchmesser65 mm
    Verfahrweg425 mm
    Pinolenhub Ansteuerunghydraulisch
    Spindel
    SpindelaufnahmeDIN ISO 702-1 Nr. 6
    Spindelbohrung/Stangendurchlass Durchmesser75 mm
    Steuerung
    TypSinumerik 828D PPU 271
    SystemsoftwareSW 24
    CNC Speicher3 MB
    Look Ahead50
    Satz-Wechselzeit3 ms
    Anzahl der Werkzeuge128
    Vertikalspindel
    Leistung Antriebsmotor Dauerbetrieb S112 kW
    Leistung Antriebsmotor S6-30 % Betrieb30 kW
    Drehmoment Antriebsmotor115 Nm
    Antriebsmotor S6-30 % Betrieb250 Nm
    Vorschub Geschwindigkeit
    X-Achse30000 mm/min
    Z-Achse30000 mm/min
    Vorschub Kraft
    Vorschubkraft X-Achse6,9 kN
    Vorschubkraft Z-Achse6,9 kN
    Werkzeugwechsler
    TypVDI 30
    Anzahl der Werkzeugplätze8
    VPE1
    Megeneinheit: Stück
    Verpackungseinheit: 1

    • Werkzeugmesstaster Renishaw
    • Werkzeughalter für MK3
    • EMV
    • Kühlmitteleinrichtung
    • Tragbares elektronisches Handrad
    • Wärmetauscher
    • Hydraulischer Werkzeugrevolver LS200 Standard
    • Späneförderer
    • Hydraulisches 3-Backenfutter Ø 200 mm
    • Spänewagen
    • Harte und weiche Blockbacken
    • Bedienwerkzeug
    • Werkzeughalter Set 3 Halter für Reduzierhülsen, 1 Halter für Außendrehstahl, 5 Reduzierhülsen Ø 12 mm, Ø 16 mm, Ø 20 mm, Ø 25 mm, MK 3
