Markenlogo zum Produkt OPTIturn L 50E

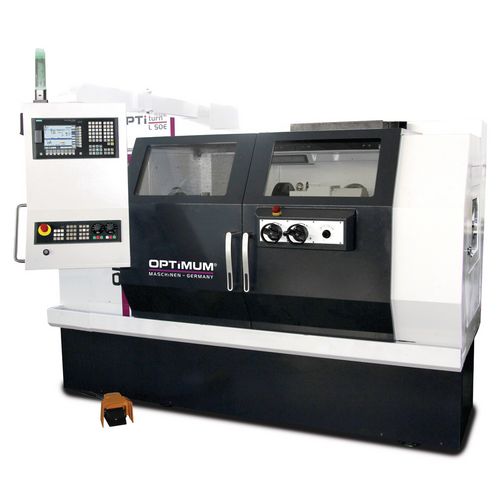

CNC-Drehmaschine

OPTIturn L 50E

OPTIMUM PREMiUM Universal CNC-Drehmaschine

Preis auf Anfrage

Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.

Art.-Nr. 3504240

Haben Sie Interesse an diesem Produkt?
  • Anfrage stellen
  • Händler finden
  • Produktdetails



    Komplette Lösung - Vielfältige Möglichkeiten


    SIEMENS SINUMERIK 808D ADVANCED


    • Präzise Verarbeitung
    • Spindel- und Vorschub-Motoren von SIEMENS
    • Vollverkleidung mit Sicherheitseinrichtung
    • Serienmäßig mit max. Spindelgeschwindigkeit bis 3.000 min-1
    • Hydraulisches Drehfutter
    • Kugelumlaufspindeln
    • Linearführungen in allen Achsen
    • Automatische Zentralschmierung
    • Servo-hydraulischer VDI 30 Werkzeugwechsler mit 8 Werkzeugplätzen
    • Bedieneinheit schwenkbar
    • Elektronische Handräder für die X- und Z-Achse
    • Kühlmitteleinrichtung mit 110 Liter Kühlmitteltank
    • RJ45-Steckverbindung, USB-Anschluss und Stromanschluss 230 V
    • EMV (Elektromagnetische Verträglichkeit)
    • Sechs Stellfüße
    • Bedienwerkzeug




    SINUMERIK 808 ADVANCED

    CNC-Technik vom Technologieführer, gepaart mit einem revolutionären Bedienkonzept


    Produktivitätssteigerung in der Produktion

    • Die SINUMERIK 808D ADVANCED Steuerung ist eine panelbasierte CNC-Steuerung. Die kompakte und benutzerfreundliche Einstiegslösung kommt bei einfachen Drehanwendungen zum Einsatz. Eigenschaften wie einfache Bedienung, Inbetriebsetzung und Wartung sind die perfekte Basis für die Ausrüstung von CNC-Maschinen.
    • Durch ihre technologiespezifischen Ausprägungen ist die SINUMERIK 808D ADVANCED Steuerung perfekt fürs Drehen vorkonfiguriert. Aufgrund der Hard- und Softwareerweiterungen bietet die SINUMERIK 808D ADVANCED zudem für einfache Drehfunktionalitäten eine ausreichende Leistung für den Formen- und Werkzeugbau.


    KOMPAKT UND ROBUST

    • Dank eines panelbasierten CNC-Designs mit wenigen Schnittstellen und einer Bedientafel in der Schutzklasse IP65 ist die SINUMERIK 808D ADVANCED perfekt für den Einsatz unter rauen Umgebungen vorbereitet. Die geringen Maße ermöglichen den Einsatz in kompakten Maschinen.


    SINUMERIK 808D ON PC

    • Steuerungsidentisches Softwarepaket, das die Handhabung der Werkzeugmaschine weiter vereinfacht.



    Steuerung

    • 8,4“ LCD-Farbdisplay mit 800 x 600 Auflösung


    GESAMTPAKET

    • RJ45 Ethernet-Port
    • Vorbereitet für Fernwartung
    • AST-Funktion; ermöglicht die einfache Optimierung bei höheren Anforderungen an die Dynamik und Genauigkeit
    • Absolut-Encoder/keine Referenzfahrt nötig
    • Höhere Genauigkeit



    Gewährleistungsverlängerung


    Mit der Gewährleistungsverlängerung schützen Sie Ihre neue Maschine um weitere 12 oder 36 Monate gegen Garantieschäden (muss mit Kauf der Maschine erworben werden).


    • 12 Monate; Artikel Nr. 3589010
    • 36 Monate; Artikel Nr. 3589012



    Standardausstattung



    WERKZEUGREVOLVER

    • Für acht Werkzeugplätze
    • Servo hydraulischer VDI30 Werkzeugrevolver
    • Aufnahmehöhe max. 20 mm
    • Aufnahmedurchmesser 32 mm

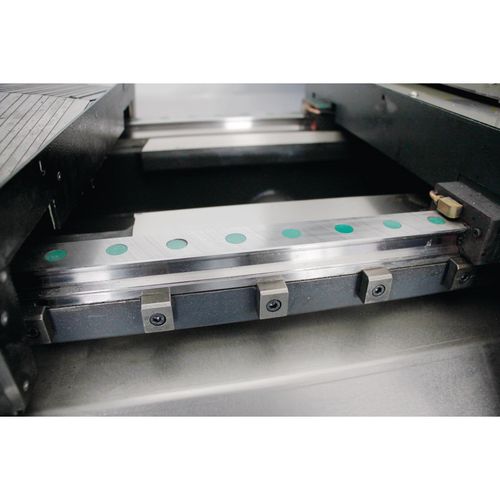

    LINEARFÜHRUNG

    • Maximale Vorschubgeschwindigkeit
    • Langlebig
    • Edelstahlabdeckung


    SIGNALLEUCHTE

    • Zeigt optisch den Zustand der Maschine an


    HANDRÄDER

    • Handrad zum manuellen Verfahren der X-Achse und Z-Achse
    • Not-Halt-Schlagschalter

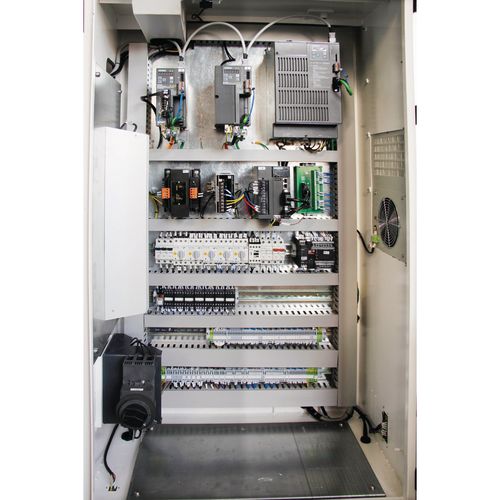

    SCHALTSCHRANK

    • Übersichtlicher Aufbau des Schaltschrankes
    • Normgerecht
    • Antriebe von SIEMENS


    ZENTRALSCHMIERSYSTEM

    • Gewährleistet eine regelmäßige und automatische Schmierung
    • Schmierstellen, die an das Zentralschmiersystem angebunden werden, haben längere Lebensdauer


    SINUMERIK 808D ON PC

    • Steuerungsidentisches Softwarepaket
    • Vereinfacht die Handhabung der Werkzeugmaschine
    • Die Werkstücke können offline programmiert und simuliert werden.


    Ausbilden und Lernen:

    • Bedienung von SINUMERIK Operate BASIC kann am PC ohne zusätzliche Hardware erlernt werden.
    • Einfaches und komfortables Lernen mit steuerungsidentischer Bedienoberfläche.


    Offline-CNC-Programmierung:

    • Produktivitätssteigerung durch Programmieren direkt am PC
    • Testen von Teileprogrammen am PC mit der integrierten Simulation


    Professionelle CNC-Präsentationen:

    • Vorstellung der Bedienoberfläche SINUMERIK Operate BASIC am PC – jederzeit und überall ohne zusätzliche Hardware



    Abmessungen und Gewichte
    Länge ca.2750 mm
    Breite/Tiefe ca.1965 mm
    Höhe ca.2052 mm
    Gewicht ca.4200 kg
    Arbeitsbereiche
    Drehfutter Durchmesser210 mm
    Drehlänge618 mm
    Spitzenhöhe245 mm
    Umlaufdurchmesser über Maschinenbett490 mm
    Umlaufdurchmesser über Planschlitten280 mm
    Bettbreite400 mm
    Drehmoment Motor
    X-Achse6 Nm
    Z-Achse11 Nm
    Drehzahlbereich
    Drehzahlbereich3000 min¯¹
    Elektrische Daten
    Anschlussspannung400 V
    Netzfrequenz50 Hz
    Elektrischer Anschluss
    Gesamt Anschlusswert11 kVA
    Genauigkeit
    Wiederholgenauigkeit± 0,005 mm
    Positioniergenauigkeit± 0,008 mm
    Hydrauliksystem
    Leistung Motor2,2 kW
    Tankinhalt50 l
    Kühlschmiermittelsystem
    Leistung Kühlmittelpumpe450 W
    Tankinhalt110 l
    Leistung Reinigungspumpe1000 W
    Maschinendaten
    Futterdurchlass Durchmesser52 mm
    Motor(en)
    Drehmoment an der Spindel86 Nm

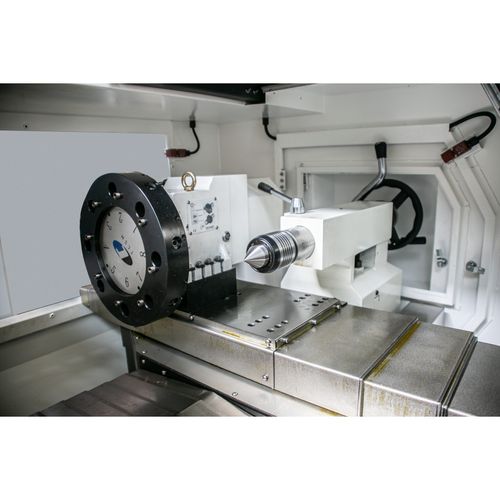

    Reitstock
    AufnahmeMK 5
    Pinolenhub150 mm
    Pinolendurchmesser75 mm
    Spindel
    SpindelaufnahmeDIN ISO 702-1 Nr. 6 Form A2
    Hauptspindel Hydraulik-Drehfutter66 mm
    Verfahrweg
    X-Achse300 mm
    Z-Achse800 mm
    Vertikalspindel
    Leistung Antriebsmotor Dauerbetrieb S17,5 kW
    Leistung Antriebsmotor S6-30 % Betrieb11,25 kW
    Drehmoment Antriebsmotor48 Nm
    Antriebsmotor S6-30 % Betrieb72 Nm
    Vorschub Geschwindigkeit
    X-Achse12000 mm/min
    Z-Achse15000 mm/min
    Werkzeugwechsler
    Typhydraulisch; VDI 30
    Anzahl der Werkzeugplätze8 Werkzeuge
    Aufnahmehöhe, -breite Vierkant max.20 mm
    Aufnahmedurchmesser Bohrstange max.32 mm
    VPE1
    Megeneinheit: Stück
    Verpackungseinheit: 1







    Wird in der Artikelbeschreibung und/oder in der Beschreibung des Lieferumfangs eine Garantie ausgewiesen, bleiben Ihre gesetzlichen Mangelhaftungsrechte Ihrem Verkäufer gegenüber hiervon unberührt. Umfang, Dauer, Inhalt und den Garantiegeber entnehmen Sie bitte den Garantiebedingungen. Für Druckfehler, Irrtümer oder fehlerhafte Darstellung wird nicht gehaftet. Technische und optische Änderungen sind vorbehalten. Abb. teilweise mit optionalem Zubehör. Die Lieferung erfolgt ausschließlich nach unseren Lieferungs- und Zahlungsbedingungen. Der Verkauf erfolgt über den Fachhandel.

    Ausstattungsoptionen

    Ausstattungsoptionen nicht nachrüstbar, erhältlich nur bei Bestellung einer Neumaschine ab Werk.
