• Abbildung zeigt OPTIturn L460

    Abbildung zeigt OPTIturn L460

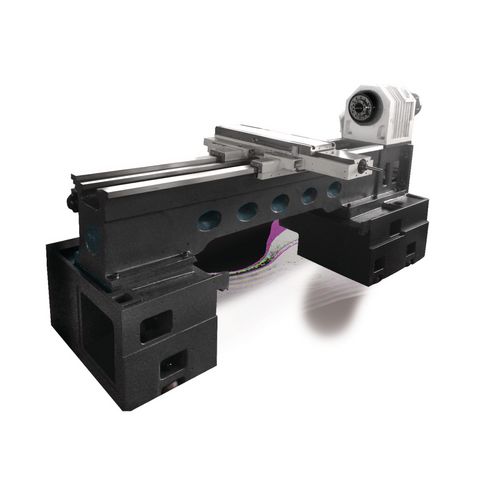

  • Besonders breit konstruiertKugelumlaufspindel für hohe Positionier und Wiederholgenauigkeit
    • Besonders breit konstruiert
    • Kugelumlaufspindel für hohe Positionier und Wiederholgenauigkeit

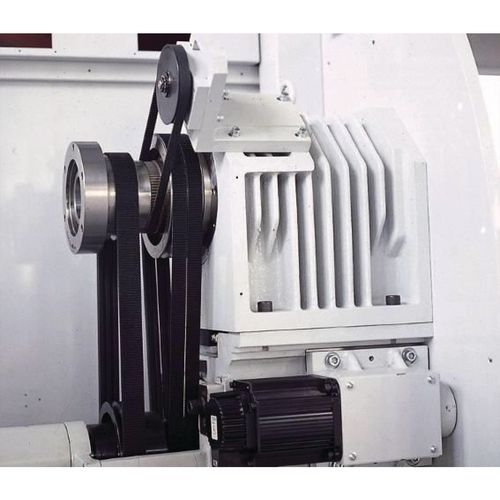

  • PräzisionsgelagertStabil konstruiertRuhiger Lauf auch bei hohen Spindeldrehzahlen
    • Präzisionsgelagert
    • Stabil konstruiert
    • Ruhiger Lauf auch bei hohen Spindeldrehzahlen

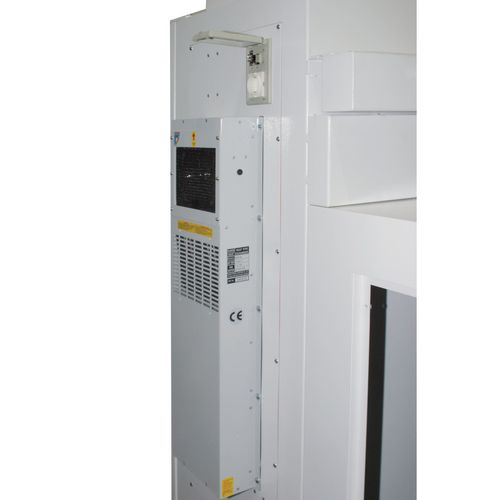

  • Geschlossener Schaltschrank mit intelligentem Kühlmanagement sorgt für optimale Temperatur auch bei hohen Außentemperaturen
    • Geschlossener Schaltschrank mit intelligentem Kühlmanagement sorgt für optimale Temperatur auch bei hohen Außentemperaturen

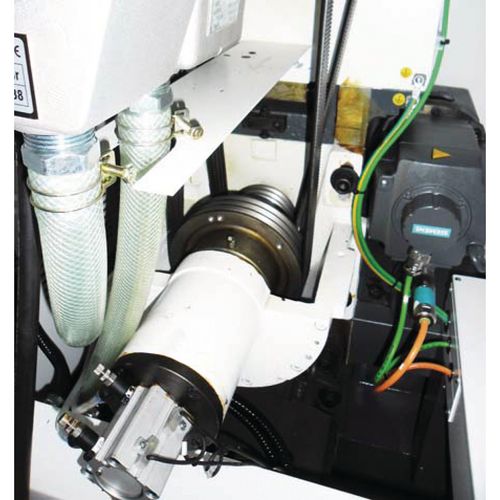

  • PneumatischAutomatischDie Welle läuft in Sinterbronze, dadurch wird eine hohe Präzision gewährleistet
    • Pneumatisch
    • Automatisch
    • Die Welle läuft in Sinterbronze, dadurch wird eine hohe Präzision gewährleistet

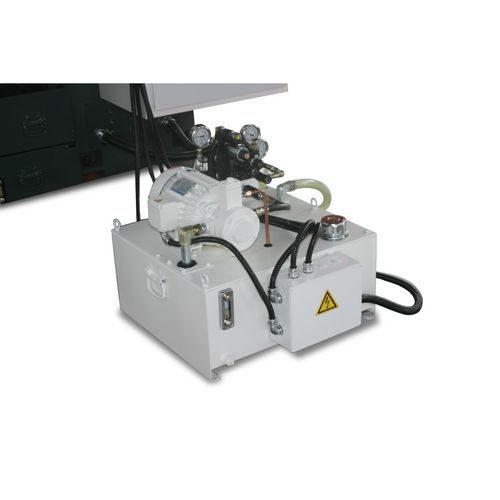

  • Für Spannbacken, Drehfutter und WerkzeugwechslerMotorleistung 750 WTankinhalt 50 LiterSpann- / Betriebsdruck 2.500 - 2.942 kPa
    • Für Spannbacken, Drehfutter und Werkzeugwechsler
    • Motorleistung 750 W
    • Tankinhalt 50 Liter
    • Spann- / Betriebsdruck 2.500 - 2.942 kPa

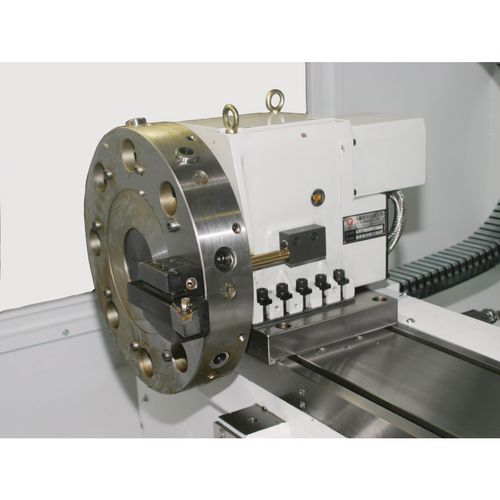

  • Acht WerkzeugplätzeHydraulischer VDI40 WerkzeugwechslerAufnahmehöhe Vierkant max. 25 mmAufnahme-Ø  Bohrstange 32 mm
    • Acht Werkzeugplätze
    • Hydraulischer VDI40 Werkzeugwechsler
    • Aufnahmehöhe Vierkant max. 25 mm
    • Aufnahme-Ø Bohrstange 32 mm

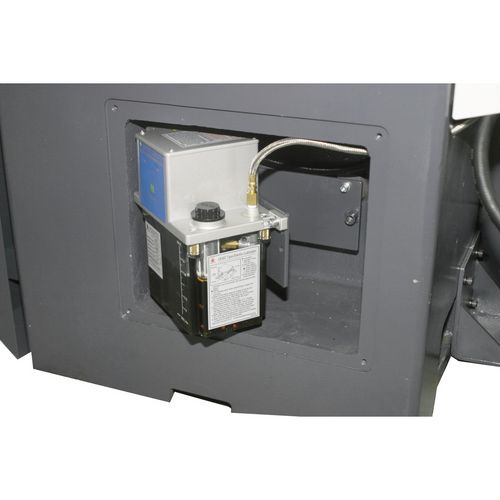

  • Automatische Schmierung des Spindelstocks und des Längs- und Querschlittens

    Automatische Schmierung des Spindelstocks und des Längs- und Querschlittens

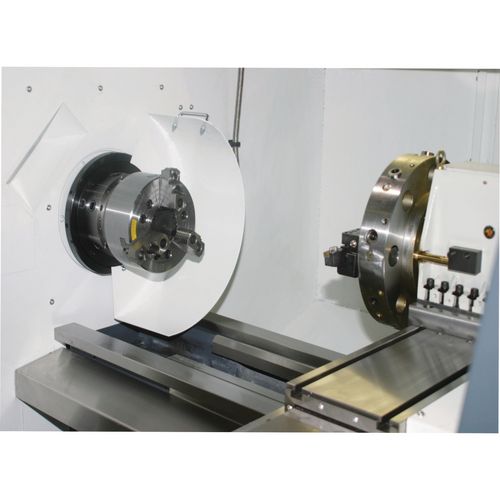

  • Hydraulisches Dreibacken-Drehfutter Ø 200 mmDurchlass Ø 52 mmEinfaches Spannen von Werkstücken
    • Hydraulisches Dreibacken-Drehfutter Ø 200 mm
    • Durchlass Ø 52 mm
    • Einfaches Spannen von Werkstücken

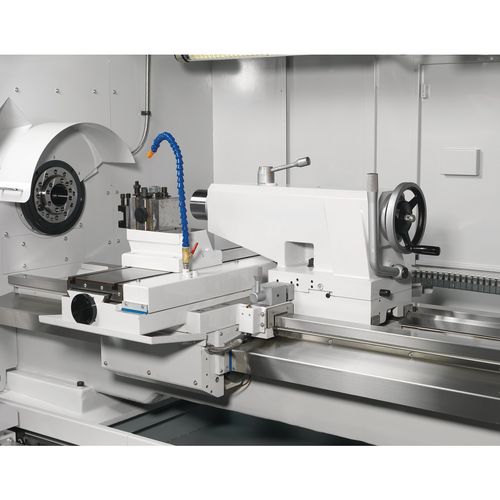

  • Großzügig dimensioniertSchlitten mit Kugelrollspindel und vorgespannter Mutter
    • Großzügig dimensioniert
    • Schlitten mit Kugelrollspindel und vorgespannter Mutter
  • Produktbild für OPTIturn L 460
  • Produktbild für OPTIturn L 460
  • Abbildung zeigt OPTIturn L460
  • Besonders breit konstruiertKugelumlaufspindel für hohe Positionier und Wiederholgenauigkeit
  • PräzisionsgelagertStabil konstruiertRuhiger Lauf auch bei hohen Spindeldrehzahlen
  • Geschlossener Schaltschrank mit intelligentem Kühlmanagement sorgt für optimale Temperatur auch bei hohen Außentemperaturen
  • PneumatischAutomatischDie Welle läuft in Sinterbronze, dadurch wird eine hohe Präzision gewährleistet
  • Für Spannbacken, Drehfutter und WerkzeugwechslerMotorleistung 750 WTankinhalt 50 LiterSpann- / Betriebsdruck 2.500 - 2.942 kPa
  • Acht WerkzeugplätzeHydraulischer VDI40 WerkzeugwechslerAufnahmehöhe Vierkant max. 25 mmAufnahme-Ø  Bohrstange 32 mm
  • Automatische Schmierung des Spindelstocks und des Längs- und Querschlittens
  • Hydraulisches Dreibacken-Drehfutter Ø 200 mmDurchlass Ø 52 mmEinfaches Spannen von Werkstücken
  • Großzügig dimensioniertSchlitten mit Kugelrollspindel und vorgespannter Mutter
  • Produktbild für OPTIturn L 460
  • Produktbild für OPTIturn L 460
Markenlogo zum Produkt OPTIturn L 460

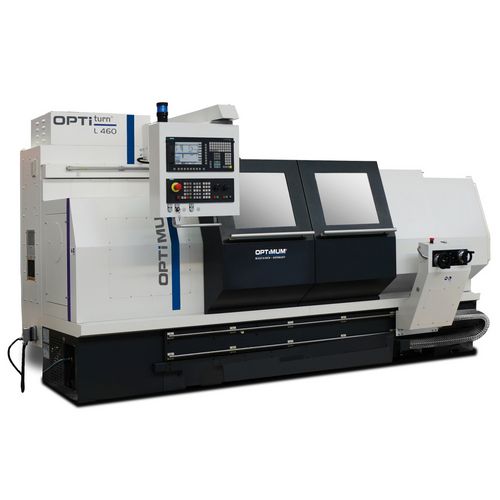

CNC-Drehmaschine mit Zyklensteuerung

OPTIturn L 460

Die OPTIMUM PREMIUM Hochleistungs-CNC-Drehmaschine mit Zyklensteuerung. SIEMENS STEUERUNG SINUMERIK 828D BASIC

Preis auf Anfrage

Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.

Art.-Nr. 3514420

Haben Sie Interesse an diesem Produkt?
  • Anfrage stellen
  • Händler finden
  • Produktdetails

    • Hochpräzisionsmaschine mit neuester SIEMENS-Steuerung und SIEMENS Servo-Antrieben
    • Kompakte Bauart des Spindelstocks
    • Hochgeschwindigkeitsspindel 4.500 min¯¹ mit hochpräzisen und groß bemessenen Kegelrollenlagern
    • Wechsel zwischen den beiden Getriebestufen erfolgt pneumatisch über einen Druckluftzylinder
    • Konstruktion des Spindelstocks garantiert eine minimale Geräuschentwicklung
    • Breites Maschinenbett mit Doppel-Rechteck-Führungsbahnen, auch für Schrupparbeiten
    • Bettbahnen gehärtet und geschliffen
    • Reitstock großzügig dimensioniert und mit einer Schnellspannung leicht positionierbar
    • Zwei vordere, separat verfahrbare Schiebetüren mit integrierten Sichtfenstern
    • Mikroschalter verhindert einen Start der Maschine bei nicht vollständig geschlossener Tür
    • RJ45-Steckverbindung, USB- und Stromanschluss 230 V
    • Verfahrbares Bedienpult
    • Zwei elektronische Handräder zum manuellen Bedienen der X- und Z-Achse
    • Automatische Schmierung des Spindelstocks
    • Automatische Schmierung der Längs- und Querschlitten
    • Halogen-Arbeitsleuchte
    • Geschlossener Schaltschrank mit integriertem Wärmetauscher, sorgt für optimale Temperatur auch bei hohen Außentemperaturen und verhindert das Eindringen von Schmutzpartikeln
    • Harte und weiche Blockbacken
    • Reitstock Endabdeckung
    • Sechs Maschinenfüße
    • Wärmetauscher
    • EMV (Elektromagnetische Verträglichkeit)



    Abmessungen und Gewichte
    Länge ca.3530 mm
    Breite/Tiefe ca.1952 mm
    Höhe ca.2025 mm
    Gewicht ca.3450 kg
    Arbeitsbereiche
    Drehfutter Durchmesser200 mm
    Drehfutter Ansteuerung der Spannbewegunghydraulisch
    Spitzenhöhe235 mm
    Spitzenweite1500 mm
    Umlaufdurchmesser über Maschinenbett475 mm
    Umlaufdurchmesser in der Bettbrücke710 mm
    Umlaufdurchmesser über Planschlitten240 mm
    C-Achse (Option ab Werk)
    Leistung Antriebsmotor5 kW
    Drehmoment20 Nm
    Drehzahlbereich4500 min¯¹
    Drehmoment Motor
    X-Achse6 Nm
    Z-Achse16 Nm
    Elektrische Daten
    Leistung Antriebsmotor11 kW
    Anschlussspannung400 V
    Netzfrequenz50 Hz
    Elektrischer Anschluss
    Gesamt Anschlusswert25 kVA
    Genauigkeit
    Wiederholgenauigkeit± 0,005 mm
    Positioniergenauigkeit± 0,005 mm
    Hydrauliksystem
    Leistung Motor0,75 kW
    Tankinhalt50 l
    Kühlschmiermittelsystem
    Leistung Kühlmittelpumpe375 W
    Tankinhalt240 l
    Maschinendaten
    Futterdurchlass Durchmesser52 mm
    Motor(en)
    Drehmoment Antriebsmotor70 Nm
    Reitstock
    AufnahmeMK 4
    Pinolenhub150 mm
    Pinolendurchmesser65 mm
    Spindel
    SpindelaufnahmeDIN ISO 702-1 Nr. 6
    Spindelbohrung/Stangendurchlass Durchmesser65 mm
    Steuerung
    TypSinumerik 828D PPU 271
    SystemsoftwareSW 24
    CNC Speicher3 MB
    Look Ahead50
    Satz-Wechselzeit3 ms
    Anzahl der Werkzeuge128
    Verfahrweg
    X-Achse260 mm
    Z-Achse1680 mm
    Vertikalspindel
    Leistung Antriebsmotor Dauerbetrieb S111 kW
    Leistung Antriebsmotor S6-30 % Betrieb23 kW
    Drehmoment Antriebsmotor70 Nm
    Antriebsmotor S6-30 % Betrieb148 Nm
    Vorschub Geschwindigkeit
    X-Achse15000 mm/min
    Z-Achse15000 mm/min
    Vorschub Kraft
    Vorschubkraft X-Achse7,5 kN
    Vorschubkraft Z-Achse10 kN
    Werkzeugwechsler
    Typhydraulisch; LS 160 VDI 40
    Anzahl der Werkzeugplätze8 St
    Aufnahmehöhe, -breite Vierkant max.25 mm
    Aufnahmedurchmesser Bohrstange max.32 mm
    VPE1
    Megeneinheit: Stück
    Verpackungseinheit: 1

    • EMV
    • Tragbares elektronisches Handrad
    • Hydraulischer Werkzeugrevolver LS160 VDI40
    • Hydraulisches 3-Backenfutter Ø 200 mm
    • Harte und weiche Blockbacken
    • Wärmetauscher
    • Reitstock Endabdeckung
    • 6 Stck. Maschinenfüße
    • Kühlmitteleinrichtung


    INFORMATION


    Hebevorrichtung 3514301
    Zum Entladen der Maschine wird eine Hebevorrichtung benötigt
