| Abmessungen und Gewichte | |
|---|---|
| Breite/Tiefe max. | 2300 mm |
| Länge ca. | 2530 mm |
| Breite/Tiefe ca. | 1595 mm |
| Höhe ca. | 1795 mm |
| Gewicht ca. | 2600 kg |
Hauptspindel
- Massive Ausführung

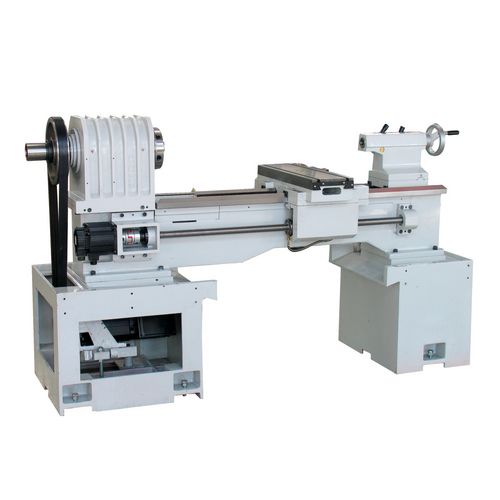

Maschinenbett
- Stark verrippt
- Hohe Steifigkeit und Haltbarkeit
Führungen
- Stabile Flachbettführung
Kugelumlaufspindel
- für hohe Eilganggeschwindigkeiten in allen Achsen
- Geringerer Verschleiß
- Für hohe Positionier und Wiederholgenauigkeit
Gusskörper
- Gehärtet HRC48-52 und wärmebehandelt
Maschinenfüße
- Sechs Stück
- Optimale Ausrichtung der Maschine /ul>
- Geschlossener Schaltschrank mit intelligentem Kühlmanagement
- Optimale Temperatur auch bei hohen Außentemperaturen
- Acht Werkzeugplätze
- Hydraulischer VDI30 Werkzeugwechsler
- Aufnahmehöhe max. 20 mm
- Großzügig dimensioniert
- Schlitten mit Kugelrollspindel und vorgespannter Mutter
- Motorleistung 750 W
- Tankinhalt 50 Liter
- Spanndruck / Betriebsdruck 2.500 - 2.942 kPa
- Hydraulisches Dreibacken-Drehfutter Ø 150 mm
- Hydraulisch Lösen und Spannen mittels Fußschalter
- Einfaches Spannen von Werkstücken
- Harte und weiche Blockbacken
- Automatische Versorgung in Intervallen
- Verringert den Verschleiß von Lagern, Leisten und Kugelgewindetrieben
- Mit Schwimmerschalter. Bei zu niedrigem Ölstand ertönt ein akustisches Signal
- Joystick zum Verfahren der X-, Z-Achse
- Handrad zum manuellen Verfahren der X-Achse und Z-Achse
- Not-Halt-Schlagschalter
- Zustimmtaster
- Ausziehbare Spänewanne
- Ausziehbarer Kühlschmiermittelbehälter
- Füllstandsanzeige
- Tankinhalt 90 Liter
- Zum Lösen und Spannen des Drehfutters
- Hydraulisches Ausfahren bzw. Einfahren der optionalen Reitstockpinole

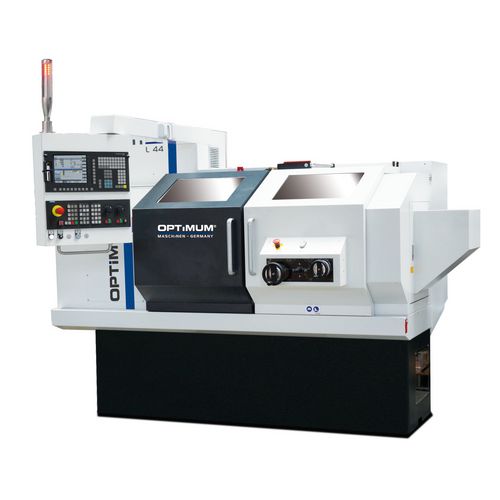

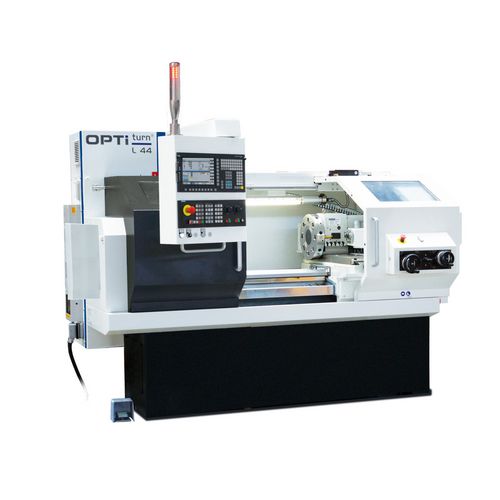

CNC-Drehmaschine
OPTIturn L 44
PREMIUM-Maschine, die Maßstäbe setzt hinsichtlich: Geschwinidigkeit, Leistung, Präzision und Lebensdauer
Preis auf Anfrage
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Art.-Nr. 3514330
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Spindel- und Servo-Motoren von SIEMENS
- Vollverkleidung mit Sicherheitseinrichtung
- Serienmäßig mit max. Spindelgeschwindigkeit bis 3000 min¯¹
- Automatische Zentralschmierung
- Bedieneinheit schwenkbar
- Reitstock Abdeckung
- Elektronische Handräder für die X- und Z-Achse
- Kühlmitteleinrichtung mit 90 Liter Kühlmitteltank
- RJ45-Steckverbindung, USB-Anschluss und Stromanschluss 230 V
- EMV (Elektromagnetische Verträglichkeit)
- Sechs Stellfüße
- Bedienwerkzeug
SINUMERIK 828D Basic
Hightech für die Kompaktklasse
Produktivitätssteigerung und Präzision in der Fertigung
Durch den Einsatz von zwei autark arbeitenden Werkzeugen wird 4-achsiges Drehen – Balance Cutting – möglich. Zu den neuen Funktionen gehört die Mehrkanaligkeit mit ShopTurn, die unter anderem das Synchronisieren von Programmen mit programSYNC erlaubt. Die neue Software bietet die Möglichkeit, in Dreh- und Schleifmaschinen zwei Kanäle gleichzeitig zu fahren. Die SINUMERIK CNC Steuerung 828D Basic setzt Maßstäbe in allen Belangen der Bearbeitungsperformance. Ob Genauigkeit und Geschwindigkeit, ob Reduzierung der Taktzeiten oder Energieeffizienz und Sicherheit – die SINUMERIK gibt den Takt an.
SHOPTURN
- Kürzeste Programmierzeit bei der Herstellung von Einzelteilen und Kleinserien
DXF-READER
- Schneller von der Zeichnung zum Bauteil. Einfache Übernahme der CAD-Daten in die Programmierung durch DXF-READER (optional Artikel Nr. 3584014).
GESAMTPAKET
- Safety Integrated
- Restmaterialerkennung und -bearbeitung
- ShopTurn-Arbeitsschrittprogrammierung
- Netzlaufwerk verwalten
- 3-D Simulation
- Mitzeichnen
Steuerung
- 10,4“-Farbdisplay
- 4:3-Format
- Anwenderfreundliche SINUMERIK Operate Software
- Frontschnittstellen: USB 2.0, RJ45 Ethernet, Compact Flash (CF) Card
- Durch die 8 horizontalen und 8 vertikalen Softkeys gelangt man mit wenigen Tastendrücken in alle Bedienmasken
- Strapazierfähig und robust
Gewährleistungsverlängerung
Mit der Gewährleistungsverlängerung schützen Sie Ihre neue Maschine um weitere 12 oder 36 Monate gegen Garantieschäden (muss mit Kauf der Maschine erworben werden).
- 12 Monate; Artikel Nr. 3589020
- 36 Monate; Artikel Nr. 3589022
SIEMENS SAFETY INTEGRATED
Funktionale Sicherheit schützt auch vor hohen Kosten!
Maschinen- und Anlagensicherheit ist nicht nur wichtig, weil strenge Vorschriften beachtet werden müssen. Wenn alles sicher läuft, profitieren Sie von Zeitersparnis beim Engineering, höherer Anlagenverfügbarkeit und mehr Investitionssicherheit.
Ausstattung
Hauptspindel
- Massive Ausführung
Maschinenbett
- Stark verrippt
- Hohe Steifigkeit und Haltbarkeit
Führungen
- Stabile Flachbettführung
Kugelumlaufspindel
- Für hohe Eilganggeschwindigkeiten in allen Achsen
- Geringerer Verschleiß
- Für hohe Positionier- und Wiederholgenauigkeit
Gusskörper
- Gehärtet HRC48-52 und wärmebehandelt
Maschinenfüße
- Sechs Stück
- Optimale Ausrichtung der Maschine

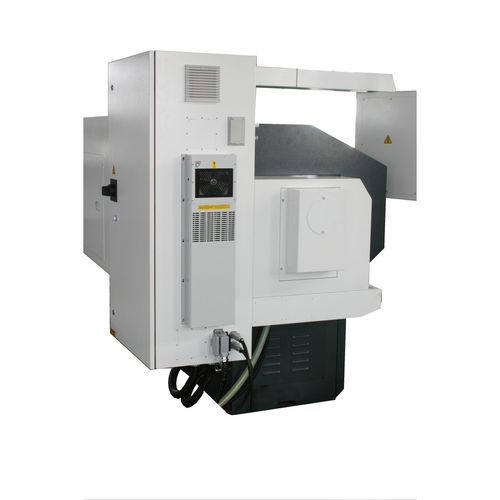

Wärmetauscher
- Geschlossener Schaltschrank mit intelligentem Kühlmanagement
- Optimale Temperatur auch bei hohen Außentemperaturen

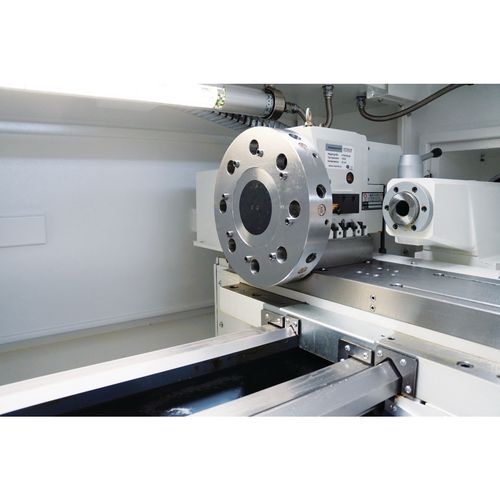

Werkzeugwechselsystem
- Acht Werkzeugplätze
- Hydraulischer VDI30 Werkzeugwechsler
- Aufnahmehöhe max. 20 mm

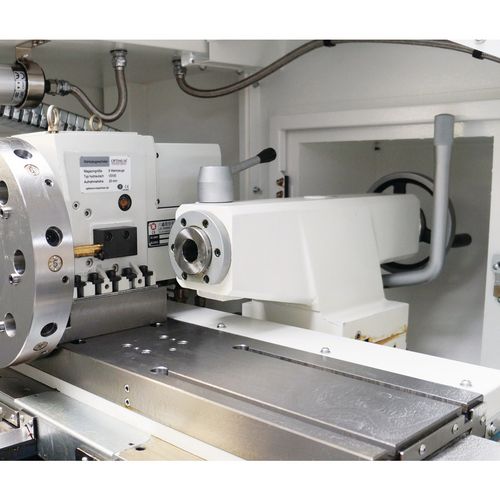

Reitstock
- Großzügig dimensioniert
- Schlitten mit Kugelrollspindel und vorgespannter Mutter

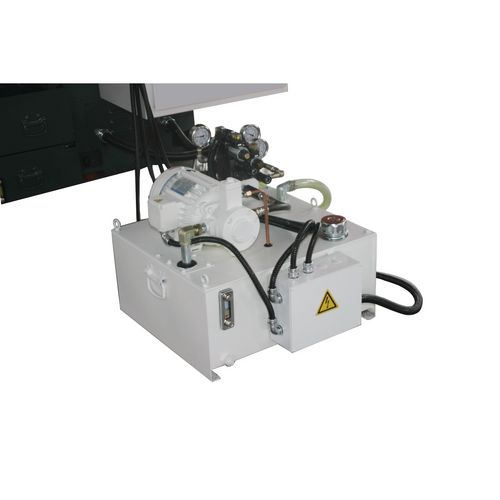

Hydraulikaggregat
- Motorleistung 750 W
- Tankinhalt 50 Liter
- Spanndruck / Betriebsdruck 2.500 - 2.942 kPa
Dreibackenfutter
- Hydraulisches Dreibacken-Drehfutter Ø 150 mm
- Hydraulisch Lösen und Spannen mittels Fußschalter
- Einfaches Spannen von Werkstücken
- Harte und weiche Blockbacken

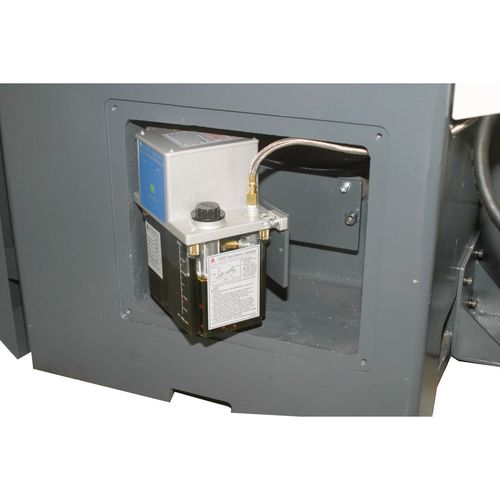

Zentralschmiersystem
- Automatische Versorgung in Intervallen
- Verringert den Verschleiß von Lagern, Leisten und Kugelgewindetrieben
- Mit Schwimmerschalter. Bei zu niedrigem Ölstand ertönt ein akustisches Signal

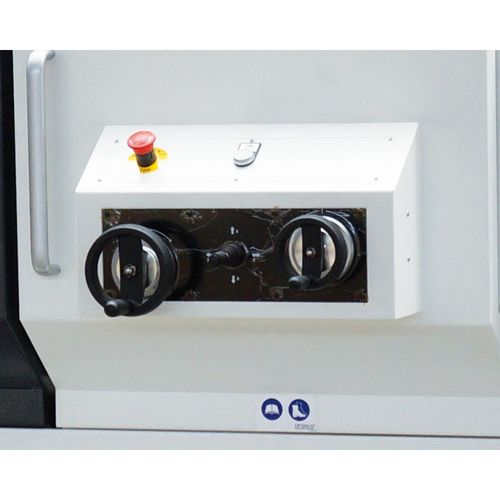

Handräder
- Joystick zum Verfahren der X-, Z-Achse
- Handrad zum manuellen Verfahren der X-Achse und Z-Achse
- Not-Halt-Schlagschalter
- Zustimmtaster

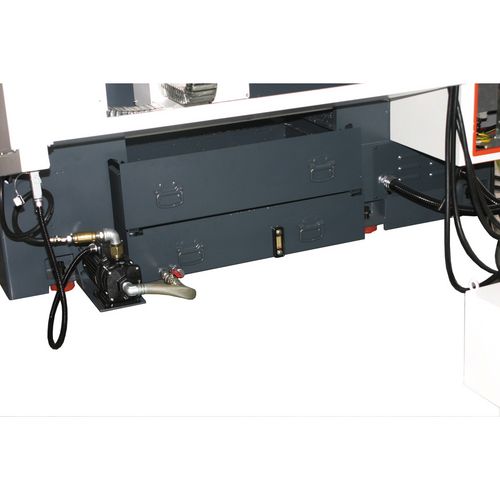

Kühlmittelbehälter
- Ausziehbare Spänewanne
- Ausziehbarer Kühlschmiermittelbehälter
- Füllstandsanzeige
- Tankinhalt 90 Liter
Fußpedal
- Zum Lösen und Spannen des Drehfutters
- Hydraulisches Ausfahren bzw. Einfahren der optionalen Reitstockpinole
| Arbeitsbereiche | |
|---|---|
| Drehfutter Durchmesser | 150 mm |
| Drehfutter Ansteuerung der Spannbewegung | hydraulisch |
| Spitzenhöhe | 223 mm |
| Spitzenweite | 850 mm |
| Umlaufdurchmesser über Maschinenbett | 446 mm |
| Umlaufdurchmesser in der Bettbrücke | 520 mm |
| Umlaufdurchmesser über Planschlitten | 240 mm |
| Bettbreite | 300 mm |
| Drehmoment Motor | |
|---|---|
| X-Achse | 6 Nm |
| Z-Achse | 8,5 Nm |
| Drehzahlbereich | |
|---|---|
| Anzahl der Drehzahlbereiche | 1 |
| Drehzahlbereich | 10 – 3000 min¯¹ |
| Elektrische Daten | |
|---|---|
| Leistung Antriebsmotor | 7 kW |
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Elektrischer Anschluss | |
|---|---|
| Gesamt Anschlusswert | 23 kVA |
| Genauigkeit | |
|---|---|
| Wiederholgenauigkeit | ± 0,005 mm |
| Positioniergenauigkeit | ± 0,005 mm |
| Hydrauliksystem | |
|---|---|
| Leistung Motor | 0,75 kW |
| Tankinhalt | 50 l |
| Kugelumlaufspindel | |
|---|---|
| X-Achse Durchmesser | 25 mm |
| X-Achse Steigung P | 5 mm |
| X-Achse Genauigkeitsklasse | C3 |
| Z-Achse Durchmesser | 40 mm |
| Z-Achse Steigung P | 5 mm |
| Z-Achse Genauigkeitsklasse | C3 |
| Kühlschmiermittelsystem | |
|---|---|
| Leistung Kühlmittelpumpe | 270 W |
| Tankinhalt | 90 l |
| Maschinendaten | |
|---|---|
| Futterdurchlass Durchmesser | 40 mm |
| Motor(en) | |
|---|---|
| Drehmoment Antriebsmotor | 33 Nm |
| Reitstock | |
|---|---|
| Aufnahme | MK 4 |
| Pinolenhub | 165 mm |
| Pinolendurchmesser | 52 mm |
| Spindel | |
|---|---|
| Spindelaufnahme | DIN ISO 702-1 Nr. 5 |
| Spindelbohrung/Stangendurchlass Durchmesser | 52 mm |
| Steuerung | |
|---|---|
| Typ | Sinumerik 828D PPU 240 |
| Systemsoftware | SW 24 |
| CNC Speicher | 3 MB |
| Look Ahead | 50 |
| Satz-Wechselzeit | 3 ms |
| Anzahl der Werkzeuge | 128 |
| Verfahrweg | |
|---|---|
| X-Achse | 250 mm |
| Z-Achse | 760 mm |
| Vertikalspindel | |
|---|---|
| Leistung Antriebsmotor Dauerbetrieb S1 | 7 kW |
| Leistung Antriebsmotor S6-30 % Betrieb | 16 kW |
| Drehmoment Antriebsmotor | 33 Nm |
| Antriebsmotor S6-30 % Betrieb | 80 Nm |
| Vorschub Geschwindigkeit | |
|---|---|
| X-Achse | 15000 mm/min |
| Z-Achse | 15000 mm/min |
| Vorschub Kraft | |
|---|---|
| Vorschubkraft X-Achse | 7,5 kN |
| Vorschubkraft Z-Achse | 5,3 kN |
| Werkzeugwechsler | |
|---|---|
| Typ | hydraulisch; VDI 30 |
| Anzahl der Werkzeugplätze | 8 St |
| Aufnahmehöhe, -breite Vierkant max. | 20 x 20 mm |
| Aufnahmedurchmesser Bohrstange max. | 25 mm |
| VPE | 1 |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
- Reitstock Endabdeckung
- Tragbares elektronisches Handrad
- 6 Stck. Maschinenfüße
- Hydraulischer Werkzeugrevolver 8 Werkzeuge
- Bedienwerkzeug
- Hydraulisches 3-Backenfutter Ø 150 mm
- EMV
- Harte und weiche Blockbacken
- Joystick
- Wärmetauscher
Sonderausstattungen nur ab Werk bestellbar. Für Preise und weitere Optionen wenden Sie sich an ihren Händler oder senden Sie uns eine mail: info@optimum-maschinen.de
Wird in der Artikelbeschreibung und/oder in der Beschreibung des Lieferumfangs eine Garantie ausgewiesen, bleiben Ihre gesetzlichen Mangelhaftungsrechte Ihrem Verkäufer gegenüber hiervon unberührt. Umfang, Dauer, Inhalt und den Garantiegeber entnehmen Sie bitte den Garantiebedingungen. Für Druckfehler, Irrtümer oder fehlerhafte Darstellung wird nicht gehaftet. Technische und optische Änderungen sind vorbehalten. Abb. teilweise mit optionalem Zubehör. Die Lieferung erfolgt ausschließlich nach unseren Lieferungs- und Zahlungsbedingungen. Der Verkauf erfolgt über den Fachhandel.
Zubehör
Ausstattungsoptionen
Ausstattungsoptionen nicht nachrüstbar, erhältlich nur bei Bestellung einer Neumaschine ab Werk.
