  • <b>Werkzeugrevolver</b><ul><li>Für 6 Werkzeugplätze</li><li>1,5 Sekunden (600)</li><li>60 Watt</li></ul>

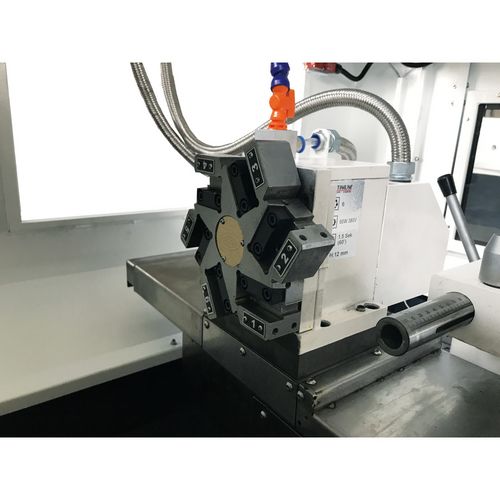

    Werkzeugrevolver

    • Für 6 Werkzeugplätze
    • 1,5 Sekunden (600)
    • 60 Watt
  • <b>Spindel</b><ul><li>Inkrementalgeber zur Spindelpositionierung (Gewindeschneiden)</li><li>Große Spindelbohrung</li></ul>

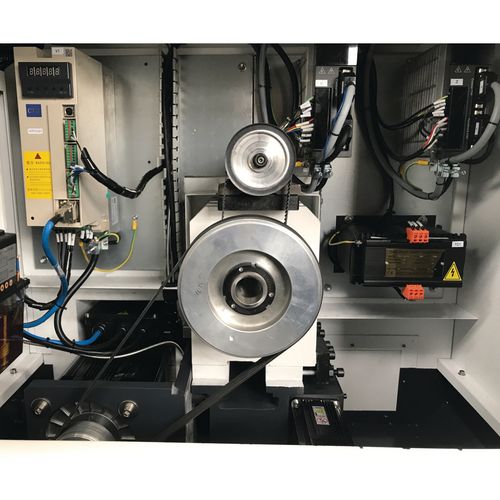

    Spindel

    • Inkrementalgeber zur Spindelpositionierung (Gewindeschneiden)
    • Große Spindelbohrung
  • <b>Signalleuchte</b><ul><li>Zeigt optisch den Zustand der Maschine an</li></ul>

    Signalleuchte

    • Zeigt optisch den Zustand der Maschine an
  • <b>Kühlmittelsystem</b><ul><li>Herausziehbar</li><li>Leichte Späneentsorgung</li></ul>

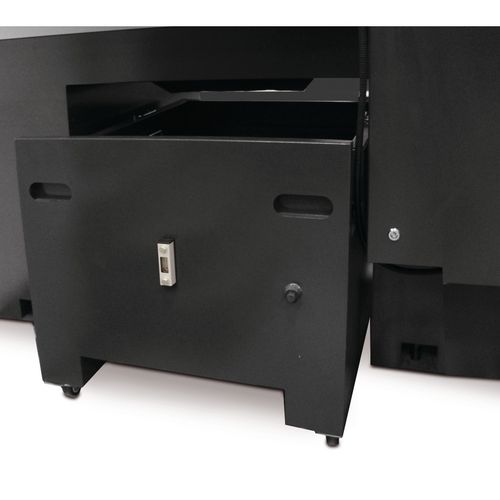

    Kühlmittelsystem

    • Herausziehbar
    • Leichte Späneentsorgung
  • <b>Linearführung</b><ul><li>Hohe zulässige Belastung und hohe Steifigkeit</li><li>Niedriger Reibungskoeffizient</li></ul>

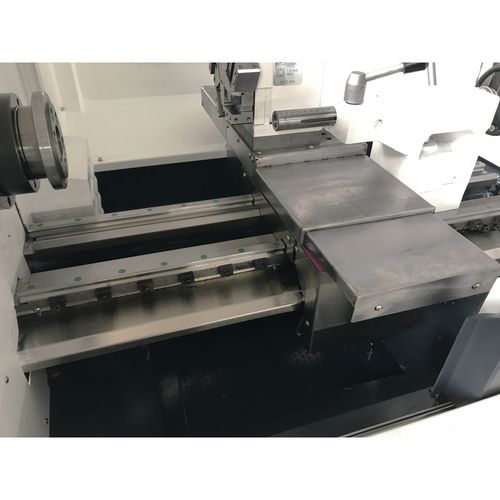

    Linearführung

    • Hohe zulässige Belastung und hohe Steifigkeit
    • Niedriger Reibungskoeffizient
  • <b>Zentralschmiersystem</b><ul><li>Gewährleistet eine regelmäßige und automatische Schmierung</li><li>Schmierstellen, die an das Zentralschmiersystem angebunden werden, haben längere Lebensdauer</li></ul>

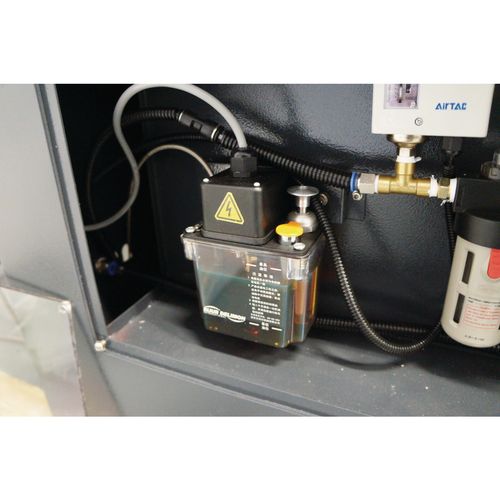

    Zentralschmiersystem

    • Gewährleistet eine regelmäßige und automatische Schmierung
    • Schmierstellen, die an das Zentralschmiersystem angebunden werden, haben längere Lebensdauer
  • <b>Siemens Steuerung - SINUMERIK 808D ADVANCED PPU 150</b><ul><li>Siemens Servoantriebe und Motoren in allen Achsen</li><li>Geschlossener Regelkreis</li><li>Netzwerkfunktion</li><li>RJ45 Ethernet-Port</li><li>8,4" LCD-Farbdisplay mit 800x600 Auflösung</li><li>Vorbereitet für Fernwartung</li><li>AST-Funktion; ermöglicht die einfache Optimierung bei höheren Anforderungen an die Dynamik und Genauigkeit </li><li>Höhere Genauigkeit</li><li>Inkremental Encoder. Referenzfahrt nötig</li></ul>

    Siemens Steuerung - SINUMERIK 808D ADVANCED PPU 150

    • Siemens Servoantriebe und Motoren in allen Achsen
    • Geschlossener Regelkreis
    • Netzwerkfunktion
    • RJ45 Ethernet-Port
    • 8,4" LCD-Farbdisplay mit 800x600 Auflösung
    • Vorbereitet für Fernwartung
    • AST-Funktion; ermöglicht die einfache Optimierung bei höheren Anforderungen an die Dynamik und Genauigkeit
    • Höhere Genauigkeit
    • Inkremental Encoder. Referenzfahrt nötig
  • Produktbild für OPTIturn L 28HS SINUMERIK 808D ADVANCED
  • Produktbild für OPTIturn L 28HS SINUMERIK 808D ADVANCED
  • <b>Werkzeugrevolver</b><ul><li>Für 6 Werkzeugplätze</li><li>1,5 Sekunden (600)</li><li>60 Watt</li></ul>
  • <b>Spindel</b><ul><li>Inkrementalgeber zur Spindelpositionierung (Gewindeschneiden)</li><li>Große Spindelbohrung</li></ul>
  • <b>Signalleuchte</b><ul><li>Zeigt optisch den Zustand der Maschine an</li></ul>
  • <b>Kühlmittelsystem</b><ul><li>Herausziehbar</li><li>Leichte Späneentsorgung</li></ul>
  • <b>Linearführung</b><ul><li>Hohe zulässige Belastung und hohe Steifigkeit</li><li>Niedriger Reibungskoeffizient</li></ul>
  • <b>Zentralschmiersystem</b><ul><li>Gewährleistet eine regelmäßige und automatische Schmierung</li><li>Schmierstellen, die an das Zentralschmiersystem angebunden werden, haben längere Lebensdauer</li></ul>
  • <b>Siemens Steuerung - SINUMERIK 808D ADVANCED PPU 150</b><ul><li>Siemens Servoantriebe und Motoren in allen Achsen</li><li>Geschlossener Regelkreis</li><li>Netzwerkfunktion</li><li>RJ45 Ethernet-Port</li><li>8,4" LCD-Farbdisplay mit 800x600 Auflösung</li><li>Vorbereitet für Fernwartung</li><li>AST-Funktion; ermöglicht die einfache Optimierung bei höheren Anforderungen an die Dynamik und Genauigkeit </li><li>Höhere Genauigkeit</li><li>Inkremental Encoder. Referenzfahrt nötig</li></ul>
Markenlogo zum Produkt OPTIturn L 28HS SINUMERIK 808D ADVANCED

Drehmaschine

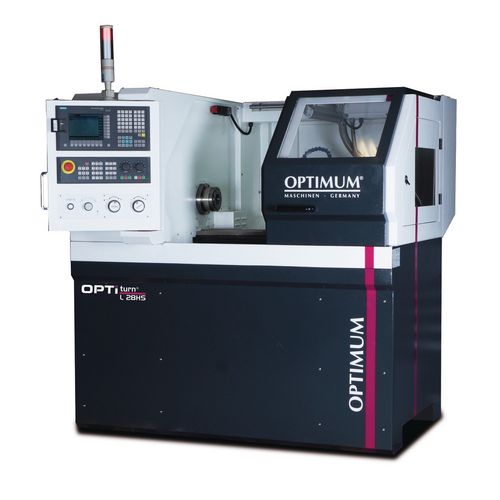

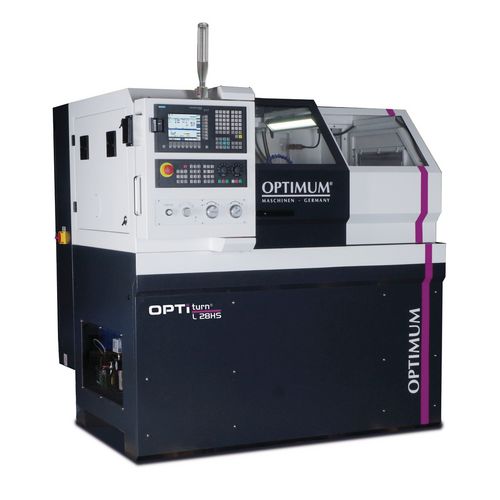

OPTIturn L 28HS SINUMERIK 808D ADVANCED

CNC-gesteuerte Flachbett-Drehmaschine mit Linearführung. Steuerung über Siemens 808D Advanced

Preis auf Anfrage

Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.

Art.-Nr. 3504220

Haben Sie Interesse an diesem Produkt?
  • Anfrage stellen
  • Händler finden
  • Produktdetails

    • Verstrebtes Maschinenbett aus Grauguss
    • Aufwendige Spindellagerung
    • Not-Halt-Schlagschalter
    • Zentralschmierung
    • Referenzschalter
    • Wartungsfreundliche Schutzumhausung
    • Rückseitige Zugangsklappe für Wartungen
    • Sicherheitsschalter an der vorderen Schiebetüre
    • Drehrevolver befindet sich hinter der Drehmitte (linke Drehmeißel)
    • Linearführung
    • Softwarepaket „SINUMERIK 808D on PC“ inklusive. (Praktische Trainingssoftware, damit Werkstücke am PC offline programmiert und simuliert werden können. Kostenfrei zum herunterladen unter www.cnc4you.com)
    • Zwei Jahre SIEMENS Gewährleistung inklusive



    Abmessungen und Gewichte
    Länge ca.1655 mm
    Breite/Tiefe ca.1590 mm
    Höhe ca.1955 mm
    Gewicht ca.900 kg
    Arbeitsbereiche
    Spitzenhöhe169 mm
    Spitzenweite430 mm
    Umlaufdurchmesser über Maschinenbett300 mm
    Umlaufdurchmesser über Planschlitten200 mm
    Bettbreite180 mm
    Drehmoment Motor
    X-Achse1,3 Nm
    Z-Achse2,4 Nm
    Drehzahlbereich
    Drehzahlbereich40 – 4000 min¯¹
    Elektrische Daten
    Anschlussspannung400 V
    Netzfrequenz50 Hz
    Elektrischer Anschluss
    Gesamt Anschlusswert3,75 kVA
    Genauigkeit
    Wiederholgenauigkeit± 0,01 mm
    Positioniergenauigkeit± 0,01 mm
    Hydrauliksystem
    Tankinhalt25 l
    Kühlschmiermittelsystem
    Leistung Kühlmittelpumpe95 W
    Tankinhalt25 l
    Motor(en)
    Drehmoment Antriebsmotor14 Nm
    Drehmoment an der Spindel28 Nm
    Reitstock
    AufnahmeMK2
    Pinolenhub120 mm
    Pinolendurchmesser30 mm
    Spindel
    Spindelaufnahme(DIN 6350) A2-3
    Spindelbohrung/Stangendurchlass Durchmesser30 mm
    Spindelkonus5C
    Verfahrweg
    X-Achse145 mm
    Z-Achse465 mm
    Vorschub Geschwindigkeit
    X-Achse10000 mm/min
    Z-Achse12000 mm/min
    Werkzeugwechsler
    Typelektrisch
    Anzahl der Werkzeugplätze6 St
    Aufnahmehöhe, -breite Vierkant max.16 mm
    Aufnahmedurchmesser Bohrstange max.16 mm
    VPE1
    Megeneinheit: Stück
    Verpackungseinheit: 1

    • Kühlmitteleinrichtung
    • Maschinenlampe
    • Bedienwerkzeug
