| Abmessungen und Gewichte | |
|---|---|
| Länge ca. | 3450 mm |
| Breite/Tiefe ca. | 1150 mm |
| Höhe ca. | 1650 mm |
| Gewicht ca. | 2560 kg |
Abbildung zeigt OPTIturn TU 5620V mit optionalem Qualitätsdrehfutter von OPTIMUM
- 24 Volt DC Netzteil
- Alle Schütze und Relais von Siemens oder Schneider
- Bedienerfreundliche Folientastatur
- Sensor zur Erfassung der Spindeldrehzahlen
Leit- und Zugspindeldrehmaschine
OPTIturn TH 5620V
Schwere Leit- und Zugspindeldrehmaschine, die sich durch hohe Flexibilität, Präzision und Wirtschaftlichkeit auszeichnen. Mit Siemens Inverter-Vario-Antrieb
31.840,00
EUR zzgl. Ust. / Stück
37.889,60 EUR inkl. 19% Ust. / Stück
37.889,60 EUR inkl. 19% Ust. / Stück
Aktionspreis *
30.299,00 EUR zzgl. Ust. / Stück36.055,81 EUR inkl. 19% Ust. / Stück
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
* Aktionspreis gültig bis 28.02.2026 in Deutschland.
Art.-Nr. 3462175
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Garantierte Rundlaufgenauigkeit der Spindelnase ≤ 0,015 mm
- Spindelaufnahme Camlock DIN ISO 702-2 Nr. 8
- Zwei Getriebestufen
- Spindelbohrung / Stangendurchlass Ø 105 mm
- Siemens Sinamics Frequenzumrichter / Safety Integrated
- Leitspindelabdeckung
- Präzise gearbeiteter Schlitten
- Alle Führungen durch Keilleisten nachstellbar
- Rechts-/Linkslauf am Bettschlitten über Schaltspindel schaltbar
- Zweikanalige Sicherheitselektronik
- Zentralschmierung im Bettschlitten
- Verstellbereich Oberschlitten ± 90°
- Getrieberäder leichtgängig, gehärtet, geschliffen und mit 2 nachstellbaren Präzisionskegelrollenlagern gelagert
- Zahnräder und Wellen gehärtet und geschliffen, im Ölbad in Präzisionslagern laufend
- Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
- Sicherheitshandräder mit Ausrückfunktion nach EN23125 in der X- und Z- Achse
- Übersichtliche Wahlhebel zum Schalten der Vorschubgeschwindigkeiten
- Geschlossene Bauweise des Schnellschalt-Vorschubgetriebe
- Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
- Not-Halt-Schlagschalter, Motorschutzschalter, abschließbarer Hauptschalter
- Not-Halt Einrichtung mit Fußbetätigung
- Reitstock zum Kegeldrehen ± 10 mm verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,025 mm. Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
- Stark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen aus Grauguss
- Kühlmitteleinrichtung mit separatem Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
- LED Maschinenlampe im Späneschutz
- Energiekette für schonende Leitungs- und Schlauchführung
- Skala der Gewindeuhr einstellbar
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
| Arbeitsbereiche | |
|---|---|
| Spitzenhöhe | 280 mm |
| Spitzenweite | 1910 mm |
| Umlaufdurchmesser über Maschinenbett | 560 mm |
| Umlaufdurchmesser in der Bettbrücke | 790 mm |
| Umlaufdurchmesser über Planschlitten | 355 mm |
| Drehlänge in der Bettbrücke | 170 mm |
| Bettbreite | 350 mm |
| Drehzahlbereich | |
|---|---|
| Anzahl der Drehzahlbereiche | 2 |
| Drehzahlbereich | 25 – 1600 min¯¹ |
| Steuerung der Drehzahlregelung | elektronisch regelbar |
| Elektrische Daten | |
|---|---|
| Abgabeleistung (Motorleistung) | 7,5 kW |
| Gesamt Anschlusswert | 8,5 kW |
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Kühlschmiermittelsystem | |
|---|---|
| Leistung Kühlmittelpumpe | 125 W |
| Normen und Zulassungen | |
|---|---|
| Norm | DIN EN 55011 |
| EMV-Klasse | C3 |
| Produktinformationen EU 2023/2854 | |
|---|---|
| Art der generierten Daten | Nutzungsdaten |
| Format der generierten Daten | Gängige, maschinenlesbare Formate wie z.B. JSON |
| Datenmenge | Bis zu 5 MB |
| Datengenerierung kontinuierlich in Echtzeit | Ja |
| Datenspeicherort | Auf dem Gerät |
| Datenzugriff | Über physische Schnittstellen |
| Weitere Informationen | In Bedienungsanleitung oder unter info@stuermer-maschinen.de |
| Reitstock | |
|---|---|
| Aufnahme | MK 5 |
| Pinolenhub | 180 mm |
| Pinolendurchmesser | 75 mm |
| Spindel | |
|---|---|
| Spindelaufnahme | Camlock DIN ISO 702-2 Nr. 8 |
| Spindelbohrung/Stangendurchlass Durchmesser | 105 mm |
| Stahlhalter | SWH 7-C |
| Stahlhalter Aufnahmehöhe max. | 25 mm |
| Spindelkonus | Ø 113 (Kegel 1:20) mm |
| Steigungen | |
|---|---|
| Steigung Metrisch | 0,1 14 mm/U |
| Anzahl der Steigungen Metrisch | 47 |
| Steigung Zoll | 112 2 Gg/1" |
| Anzahl der Steigungen Zoll | 60 |
| Steigung Diametral Pitch | 4 – 112 DPI |
| Anzahl der Steigungen Diametral Pitch | 50 |
| Steigung Modulgewinde | 0,1 7 mm/U |
| Anzahl der Steigungen Modulgewinde | 34 |
| Verfahrweg | |
|---|---|
| Verfahrweg Oberschlitten | 130 mm |
| Verfahrweg Planschlitten | 316 mm |
| Verfahrweg Bettschlitten | 1710 mm |
| Vorschub | |
|---|---|
| Vorschubbereich längs | 0,031 1,7 mm/U |
| Anzahl der Vorschübe längs | 42 |
| Vorschubbereich plan | 0,014 0,784 mm/U |
| Anzahl der Vorschübe plan | 42 |
| VPE | 1 |
| Regulatorische Produktinformationen | |
|---|---|
| Sicherheits- und Warnhinweise | |
| Safety and warning notices | |
| Produktinformationen nach Verordnung (EU) 2023/2854 |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
- Feststehende Lünette Durchlass Ø 19 - Ø 165 mm
- Mitlaufende Lünette Durchlass Ø 16 - Ø 95 mm
- LED-Maschinenleuchte
- Adapter Ø 113 mm-MK5
- Nicht mitlaufende Zentrierspitze MK5
- Nicht mitlaufende, jedoch temperaturbeständige Zentrierspitze MK5
- Schnellwechsel-Stahlhalter SWH 7-C
- Stahlhalter 32 x 150 Typ D für Vierkantmeißel 25 mm
- Gewindeuhr
- Zahnräder für Gewindeschneiduhr (metrisch)
- Wechselzahnräder-Satz
- Maschinenerstbefüllung mit Qualitätsöl
- Bedienwerkzeug

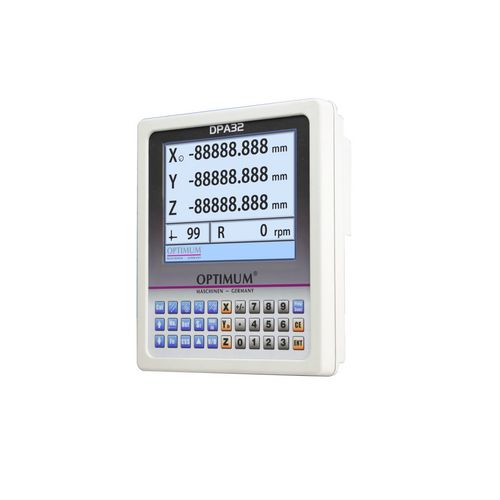

| Digitale Positionsanzeige | DPA 32 |
