| Abmessungen und Gewichte | |
|---|---|
| Länge ca. | 670 mm |
| Breite/Tiefe ca. | 290 mm |
| Höhe ca. | 490 mm |
| Gewicht ca. | 29,5 kg |

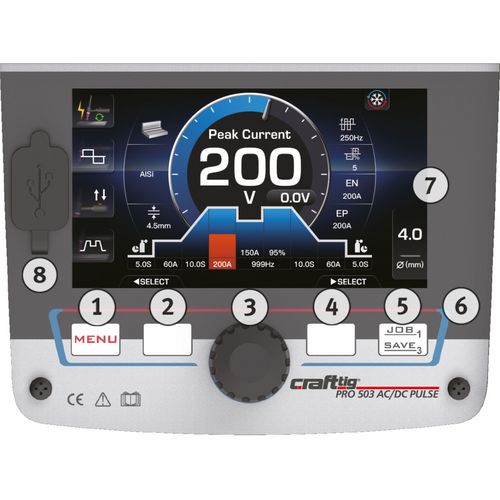

- Menütaste
- Wahltaste
- Wahlknopf zum Drücken und Drehen
- Wahltaste
- Wahltaste Jobspeicher
- Dynamische RGB Beleuchtung
- 5" Touchscreen
- USB Schnittstelle

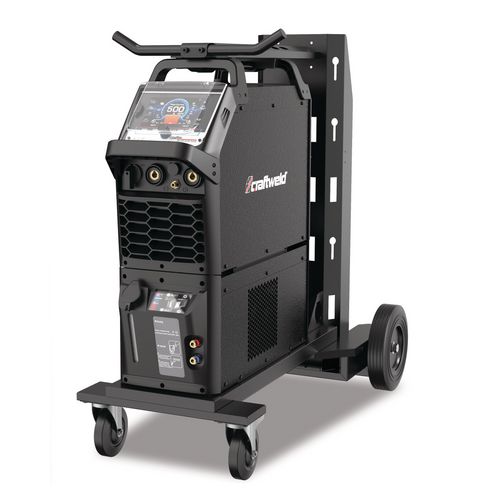

WIG-Schweißgerät
CRAFT-TIG PRO 503 AC/DC PULSE
Robustes Industrie-Schweißgerät mit SiC Invertertechnik
Preis auf Anfrage
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Art.-Nr. 1364504
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- PFC-Technologie (Power Factor Correction): Hoher Leistungsfaktor von über 0,99 für energieeffizienten Betrieb und reduzierte Netzbelastung
- Dual-Voltage-Betrieb: Flexibler Einsatz mit Einphasenstrom bei 110 V und 230 V
- SiC-Invertertechnologie: Moderne Siliziumkarbid-Module für stabilen Lichtbogen, hohe Zuverlässigkeit und geringe Schaltverluste
- Umfangreiche Schweißmodi: Unterstützt Lift-TIG, HF-TIG, TIG MIX, Lift-TIG SYN, HF-TIG SYN, MMA sowie MMA SYN
- SYN-Schweißprogramme: Vordefinierte Parameter für TIG und E-Hand (MMA) erleichtern die Bedienung und reduzieren Einstellaufwand sowie Rüstzeit
- TIG AC+DC (TIG MIX): Wechsel zwischen AC und DC erhöht die Wärmeeinbringung, verbessert die Einbrandtiefe und reduziert den Elektrodenverschleiß
- AC-Wellenformen: 9 wählbare Wellenformen (Rechteck, Sinus, Dreieck) für optimale Anpassung an unterschiedliche Schweißaufgaben
- Dynamische Lichtbogenregelung: Fokussierter, stabiler Lichtbogen für bessere Wurzeldurchschweißung und größere Einbrandtiefe
- Farb-Touchdisplay: Hochauflösendes, augenschonendes Display mit klarer Menüführung, schneller Reaktion und präziser Einstellung
- Jobspeicher: 100 Speicherplätze für Schweißparameter mit schneller Speicher- und Ladefunktion
- RGB-Statusanzeige: Dynamisches Lichtsignal mit rotem Blinken bei Störungen zur schnellen Fehlererkennung
- Mehrsprachige Benutzeroberfläche: Unterstützung mehrerer Sprachen für einfache Bedienung
- Integrierte Schutzfunktionen: Sensoren für Temperatur, Spannung und Strom sorgen für hohe Betriebssicherheit
- Brennersteuerung: Up/Down-Tasten zur Stromregelung direkt am Brenner
- Drehregler am Brenner: Feineinstellung der Schweißstromstärke direkt am Griff
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
- Genaue Einstellung und Anzeige der Schweißparameter über großes LC-Display
- WIG-Pulsen mit 999 Hz ermöglicht Schweißen mit verringerter Wärmeeinbringung
- HF-Hochfrequenz-Zündung zündet beim WIG-Schweißen, ohne das Werkstück zu berühren
- Im AC-Modus einstellbare Kurvenformen, Balance und Frequenz
- Wasserkühlgerät 7 Liter und Fahrwagen serienmäßig
| Einschaltdauer | |
|---|---|
| bei max. Strom 40°C WIG | 60 % |
| bei max. Strom 40°C Elektrode | 60 % |
| Strom bei ED 100% 40°C WIG | 390 A |
| Strom bei ED 100% 40°C Elektrode | 390 A |
| Einstellbereich | |
|---|---|
| WIG | 5 500 A |
| Elektrode | 10 500 A |
| Elektrische Daten | |
|---|---|
| Gesamtleistung | 20 kVA |
| Stromaufnahme WIG AC | 32,2 A |
| Stromaufnahme WIG DC | 33,8 A |
| Stromaufnahme Elektrode AC | 40,5 A |
| Stromaufnahme Elektrode DC | 42,5 A |
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Elektrischer Anschluss | |
|---|---|
| Leistungsaufnahme im Leerlauf | < 50 W |
| Gerätedaten | |
|---|---|
| Pulsfrequenz | 0,5 999 Hz |
| Zündung | Hochfrequenz |
| Brennerkühlung | Gas / Wasser |
| Leistungsaufnahme | |
|---|---|
| WIG AC | 22,3 kVA |
| WIG DC | 23,4 kVA |
| Elektrode AC | 28 kVA |
| Elektrode DC | 29,4 kVA |
| Wirkungsgrad | 89,14 % |
| Normen und Zulassungen | |
|---|---|
| Norm | EN 60974-1:2012, EN 60974-10:2014 |
| EMV-Klasse | A |
| Erläuterung EMV-Klasse | Diese Klasse A Schweißeinrichtung ist nicht für den Gebrauch in Wohnbereichen vorgesehen, in denen die Stromversorgung über ein öffentliches Niederspannungs-Versorgungssystem erfolgt. |
| Kennzeichnung | CE |
| VPE | 1 |
| Regulatorische Produktinformationen | |
|---|---|
| Sicherheits- und Warnhinweise | |
| Safety and warning notices |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
- Massekabel 70 mm² 4 m mit 500 A Masseklemme
- WIG-Brenner SR 18 4 m
- Gasschlauch 4 m
- Druckminderer
- Fahrwagen
- Kühlgerät
| Verfahren MMA | ✔ |
| Verfahren WIG-Pulsen | ✔ |
| Wasserkühlgerät | 7 l / 400 V mit 1 m Verbindungskabel |
| Programme speicherbar | ✔ |
