| Abmessungen und Gewichte | |
|---|---|
| Länge ca. | 1290 mm |
| Breite/Tiefe ca. | 1090 mm |
| Höhe ca. | 2170 mm |
| Gewicht ca. | 820 kg |
- Mit Gegenhalter und Aufnahme für Scheibenfräser
- Zum Horizontalfräsen muss der Spindelkopfträger um ± 180° gedreht werden

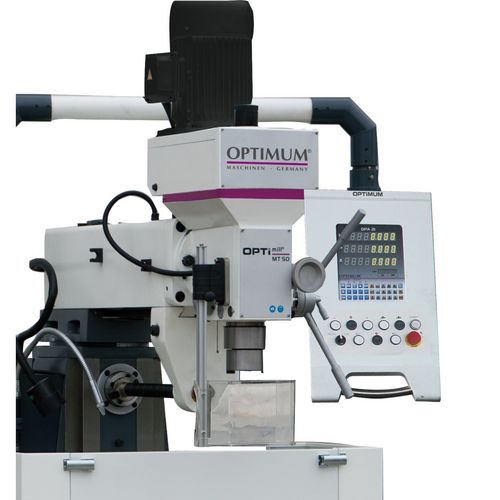

- Integriertes Schaltpult
- Neu - jetzt mit integrierter digitaler Positionsanzeige DPA 21
- Schwenkbar zur linken und rechten Seite der Maschine

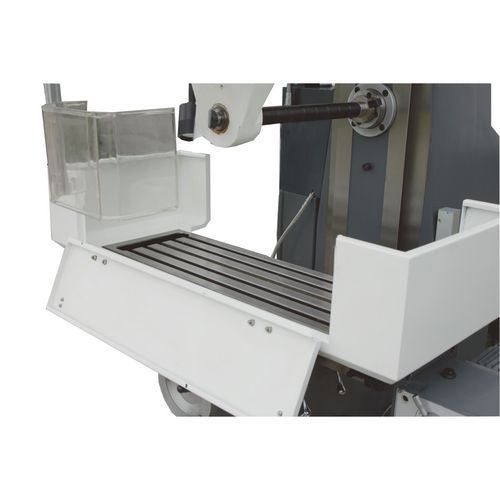

- Aufklappbar
- Abnehmbar
- lässt sich beidseitig um ± 45° drehen

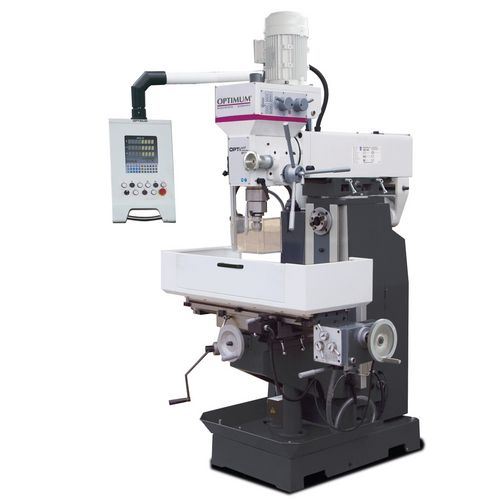

Präzisions-Bohr-Fräsmaschine
OPTImill MT 50
Universelle Präzisions-Bohr-Fräsmaschine für horizontale und vertikale Fräsarbeiten mit digitaler 3-Achsen-Positionsanzeige DPA 2000
10.900,00
EUR zzgl. Ust. / Stück
12.971,00 EUR inkl. 19% Ust. / Stück
12.971,00 EUR inkl. 19% Ust. / Stück
Aktionspreis *
9.999,00 EUR zzgl. Ust. / Stück11.898,81 EUR inkl. 19% Ust. / Stück
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
* Aktionspreis gültig bis 31.08.2023 in Deutschland.
Art.-Nr. 3336005
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Schwere, massive Ausführung aus hochwertigem vibrationsabsorbierenden Grauguss
- LED-Maschinenlampe mit gebündeltem Strahl
- Pinolenvorschub über den Pinolenhebel oder mit dem Feinvorschub-Handrad
- Gegenhalter für Horizontalfräsen durch Anbringung an Rückseite stets
griffbereit - Automatische Endabschaltung der X-Achse
- X-Achse verfährt wahlweise mit dem Handrad oder über die Tischvorschubeinrichtung
- Spindelkopfträger nach links und rechts um 90° schwenkbar
- Ölbadgetriebe mit geschliffenen, gehärteten Getrieberädern
- Links-Rechtslauf
- Kühlmitteleinrichtung

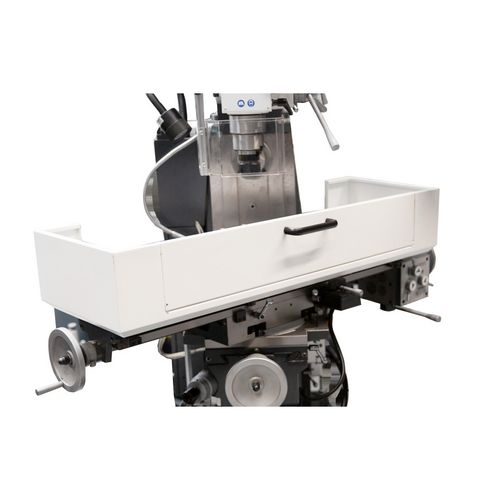

- Exakter Kreuztisch, groß dimensioniert und präzise oberflächenbearbeitet
- Kreuztisch lasst sich 45° beidseitig drehen
- Fräskopf neigbar ± 45°
| Bohr-Fräskopf | |
|---|---|
| Fräskopf Schwenkbereich | ± 45 ° |
| Bohr-Fräsleistung | |
|---|---|
| Messerkopfgröße max. | 100 mm |
| Schaftfräsergröße max. | 25 mm |
| Bohrleistung Stahl (S235JR) | 30 mm |
| Dauerbohrleistung Stahl (S235JR) | 25 mm |
| Elektrische Daten | |
|---|---|
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Elektrischer Anschluss | |
|---|---|
| Gesamt Anschlusswert | 4,5 kW |
| Frästisch horizontal | |
|---|---|
| Länge | 1000 mm |
| Breite | 240 mm |
| T-Nuten Größe | 14 mm |
| T-Nuten Anzahl | 4 |
| Traglast max. | 160 kg |
| Horizontalspindel | |
|---|---|
| Leistung Antriebsmotor | 1,5 kW |
| Ausladung | 0 – 185 mm |
| Spindelaufnahme | ISO 40 DIN 2080 |
| Drehzahlbereich | 60 – 1350 min¯¹ |
| Anzahl der Drehzahlbereiche | 9 |
| Kühlschmiermittelsystem | |
|---|---|
| Kühlmittelpumpe(n) Antriebsleistung | 40 W |
| Verfahrweg | |
|---|---|
| X-Achse manuell | 580 mm |
| Y-Achse manuell | 200 mm |
| Z-Achse manuell | 340 mm |
| X-Achse automatisch | 500 mm |
| Vertikalspindel | |
|---|---|
| Ausladung | 240 – 650 mm |
| Spindelaufnahme | ISO 40 DIN 2080 |
| Drehzahlbereich | 115 – 1750 min¯¹ |
| Anzahl der Drehzahlbereiche | 8 |
| Vertikalspindel Leistung Normalbetrieb | 1,1 / 2,2 kW |
| Pinolenhub | 120 mm |
| Vorschub Geschwindigkeit | |
|---|---|
| X-Achse | 24 – 720 mm/min |
| VPE | 1 |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
- Zahnkranzbohrfutter 1 - 16 mm / B 18
- Aufnahmedorn Bohrfutter ISO40 / B18
- Frässpindel Horizontalfräsen Ø 22 mm / 27 mm
- Reduzierhülsen ISO 40-MK 3 / ISO 40-MK 2
- Anzugsstange vertikal und horizontal
- T-Nutensteine
- Austreiber
- Bedienwerkzeug
