| Abmessungen und Gewichte | |
|---|---|
| Länge ca. | 2160 mm |
| Breite/Tiefe ca. | 2160 mm |
| Höhe ca. | 2100 mm |
| Gewicht ca. | 2700 kg |
- Mit Gegenhalter und Aufnahme für Scheibenfräser
- Verstellbares Gleitlager
- Gegenhalter Horizontalfräsen griffbereit an der Rückseite der Maschine angebracht
- Integriertes Schaltpult
- Neu jetzt mit integrierter digitaler Positionsanzeige DPA 21
- Schwenkbar zur linken und rechten Seite der Maschine

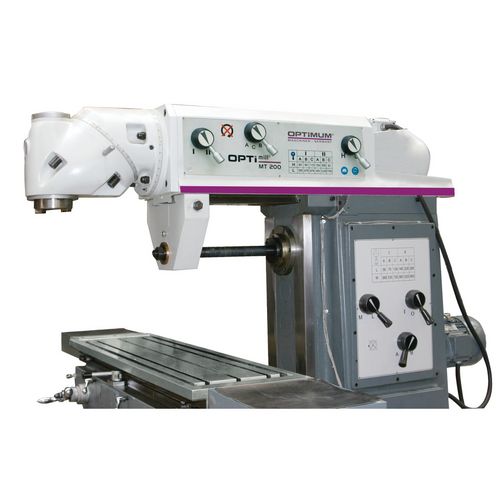

- Der Fräskopf besitzt zwei Drehachsen dadurch schwenk- und drehbar in jedem räumlichen Winkel
- Durch Drehen des hinteren und des vorderen Teils des Fräskopfes kann ein bestimmter Winkel in vertikaler Lage des Fräskopfes zur Vorschubachse des Kreuztisches eingestellt werden

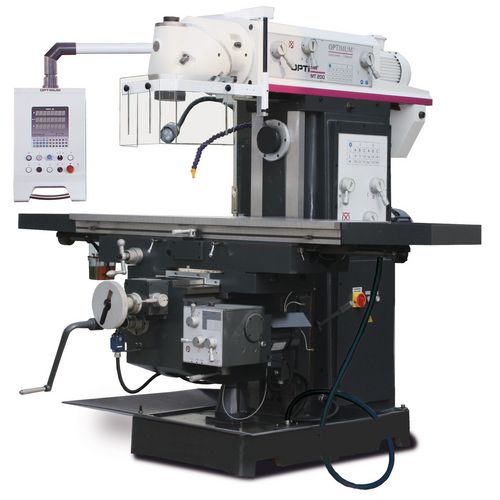

Universalfräsmaschine
OPTImill MT 200
Vielseitigkeit und einfaches Umrüsten - die Universalfräse mit digitaler 3-Achsen-Positionsanzeige für Werkstätten
27.490,00
EUR zzgl. Ust. / Stück
32.713,10
EUR inkl. 19% Ust. / Stück
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Art.-Nr. 3336120
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Vielseitiger Anwendungsbereich
- Schwere, massive Ausführung aus hochwertigem Meehanite-Guss
- Vertikale und horizontale Fräsposition
- Robuster Maschinenaufbau
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Fräskopf mit zwei Drehachsen, schwenk- und drehbar in jedem räumlichen Winkel
- Gegenhalter für Horizontalfräsen durch Anbringung an Rückseite stets griffbereit
- Alle Führungen gehärtet und durch Keilleisten nachstellbar
- Zentralschmierung
- Groß dimensionierte entkoppelte Handräder mit Skala
- LED Maschinenlampe
- Kühlmitteleinrichtung
- Einfache Bedienung der Schaltelemente
- Stabile Flachbettführung in der Y- und Z-Achse
- Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders
- Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten
- Tischvorschub X-, Y- und Z-Achse
- Digitale Positionsanzeige DPA 2000
- Vorschubmotor mit festen Stufen

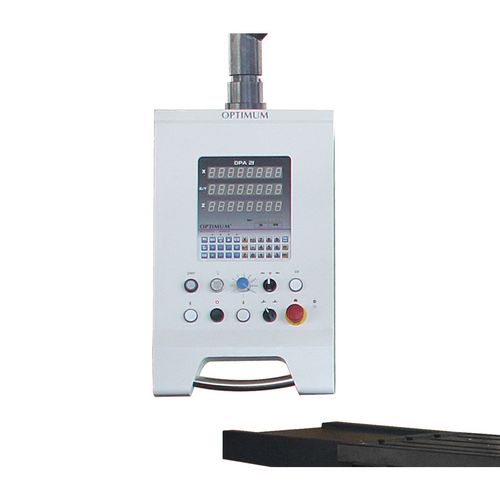

OPTI Bedienpanel
- Integriertes Schaltpult
- Integrierte digitale Positionsanzeige
- Drehbar um die eigene Achse
| Bohr-Fräsleistung | |
|---|---|
| Messerkopfgröße max. | 100 mm |
| Schaftfräsergröße max. | 20 mm |
| Eilgang Geschwindigkeit | |
|---|---|
| X-Achse | 1290 mm/min |
| Y-Achse | 1290 mm/min |
| Z-Achse | 342 mm/min |
| Elektrische Daten | |
|---|---|
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Elektrischer Anschluss | |
|---|---|
| Gesamt Anschlusswert | 9,2 kW |
| Frästisch horizontal | |
|---|---|
| Länge | 1650 mm |
| Breite | 360 mm |
| Abstand Vertikalspindel - Frästisch min. | 250 mm |
| Abstand Vertikalspindel - Frästisch max. | 670 mm |
| T-Nuten Größe | 14 mm |
| T-Nuten Anzahl | 3 |
| T-Nuten Abstand | 95 mm |
| Drehung | 35 ° |
| Traglast max. | 450 kg |
| Abstand Horizontalspindel - Frästisch min. | 0 mm |
| Abstand Horizontalspindel - Frästisch max. | 400 mm |
| Horizontalspindel | |
|---|---|
| Leistung Antriebsmotor | 4 kW |
| Spindelaufnahme | ISO 50 DIN 2080 |
| Spindelaufnahme Durchmesser | 22 mm |
| Drehzahlbereich | 58 – 1800 min¯¹ |
| Anzahl der Drehzahlbereiche | 12 |
| Kühlschmiermittelsystem | |
|---|---|
| Kühlmittelpumpe(n) Antriebsleistung | 90 W |
| Normen und Zulassungen | |
|---|---|
| Norm | DIN EN 55011 |
| Verfahrweg | |
|---|---|
| X-Achse manuell | 1290 mm |
| Y-Achse manuell | 280 mm |
| Z-Achse manuell | 400 mm |
| X-Achse automatisch | 1210 mm |
| Y-Achse automatisch | 200 mm |
| Z-Achse automatisch | 320 mm |
| Abstand Spindel - Säule min. | 250 mm |
| Abstand Spindel - Säule max. | 750 mm |
| Vertikalspindel | |
|---|---|
| Spindelaufnahme | ISO 50 DIN 2080 |
| Drehzahlbereich | 60 – 1750 min¯¹ |
| Anzahl der Drehzahlbereiche | 12 |
| Anzugsstange | M24 |
| Vertikalspindel Leistung Normalbetrieb | 4 kW |
| Drehbereich Fräskopf X - Y Ebene | 360 ° |
| Drehbereich Fräskopf Z - X Ebene | 360 ° |
| Vorschub | |
|---|---|
| X-Achse | 8 Stufen |
| Y-Achse | 8 Stufen |
| Z-Achse | 8 Stufen |
| Vorschub Geschwindigkeit | |
|---|---|
| X-Achse | 22 – 380 mm/min |
| Y-Achse | 20 – 380 mm/min |
| Z-Achse | 7 – 127 mm/min |
| Vorschubmotor Antriebsleistung | |
|---|---|
| X-Achse Dauerbetrieb S1 | 1,1 kW |
| Y-Achse Dauerbetrieb S1 | 1,1 kW |
| Z-Achse Dauerbetrieb S1 | 1,1 kW |
| VPE | 1 |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
- Frässpindel Horizontalfräsen ISO 50 Ø 32 mm
- Frässpindel Horizontalfräsen ISO 50 Ø 27 mm
- Aufnahme für Messerkopf ISO 50 Ø 32 mm
- Spannzangenfutter ISO 50 Ø 4 - Ø 26 mm
- Bedienwerkzeug
