    • Produktbild für OPTImill MB 4PV

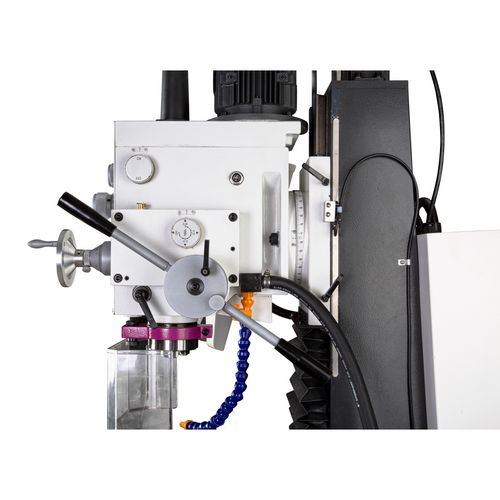

    • Die Pinole fährt mit der eingestellten Vorschubgeschwindigkeit nach unten und schaltet an der eingestellten Bohrtiefe am Skalenring wieder ab. Die Pinole wird dann in ihre Ausgangslage zurück bewegt.
      • Die Pinole fährt mit der eingestellten Vorschubgeschwindigkeit nach unten und schaltet an der eingestellten Bohrtiefe am Skalenring wieder ab. Die Pinole wird dann in ihre Ausgangslage zurück bewegt.
    • Motorische Positionierung der X-Achse mit Eilgang
      • Motorische Positionierung der X-Achse mit Eilgang
    • Vierzeiliges LCD-DisplayBedienerfreundliche Menüführung
      • Vierzeiliges LCD-Display
      • Bedienerfreundliche Menüführung
    • EnergiesparfunktionFortschrittliche Kühlunglackierte Elektronikbaugruppen
      • Energiesparfunktion
      • Fortschrittliche Kühlung
      • lackierte Elektronikbaugruppen
    • Produktbild für OPTImill MB 4PV
    • Die Pinole fährt mit der eingestellten Vorschubgeschwindigkeit nach unten und schaltet an der eingestellten Bohrtiefe am Skalenring wieder ab. Die Pinole wird dann in ihre Ausgangslage zurück bewegt.
    • Motorische Positionierung der X-Achse mit Eilgang
    • Vierzeiliges LCD-DisplayBedienerfreundliche Menüführung
    • EnergiesparfunktionFortschrittliche Kühlunglackierte Elektronikbaugruppen
    Markenlogo zum Produkt OPTImill MB 4PV

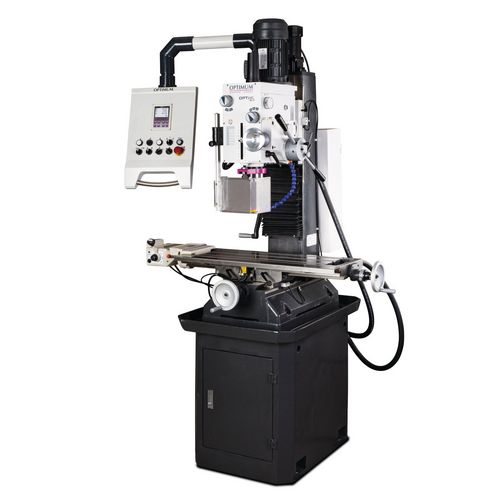

    Bohr-Fräsmaschine

    OPTImill MB 4PV

    Universelle Bohr-Fräsmaschinen mit digitaler Positionsanzeige DRO 5 und Maschinenunterbau aus Guss. MB 4PV mit elektronisch stufenlos regelbarem Antrieb

    8.170,00 EUR zzgl. Ust. / Stück
    9.722,30 EUR inkl. 19% Ust. / Stück
    Aktionspreis *
    7.399,00 EUR zzgl. Ust. / Stück
    8.804,81 EUR inkl. 19% Ust. / Stück

    Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
    * Aktionspreis gültig bis 31.08.2023 in Deutschland.

    Art.-Nr. 3338466

    Haben Sie Interesse an diesem Produkt?
  • Anfrage stellen
  • Händler finden

    • Produktdetails

    • Schwere, massive Gussausführung
    • Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
    • Rechts-/Linkslauf
    • Automatischer Pinolenvorschub mit manuellem Feinvorschub
    • Motorische Positionierung der Z-Achse

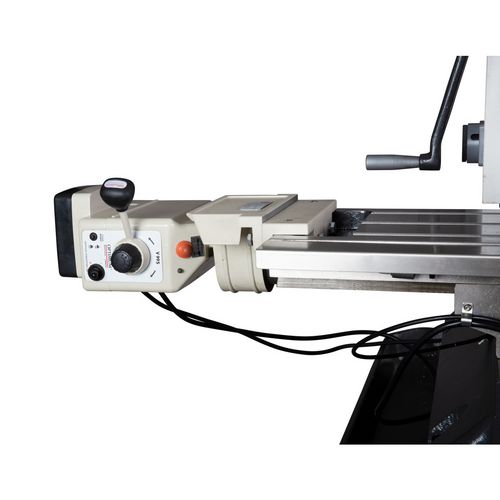

    • Motorischer Tischvorschub der X-Achse
    • Kühlmitteleinrichtung
    • Maschinenlampe
    • Getriebekopf ± 45° schwenkbar
    • Massive Schwalbenschwanzführung der Säule, handgeschabt, für höchste Stabilität und größtmögliche Präzision
    • Höhenverstellbare, groß dimensionierte Schutzscheibe mit Mikroschalter
    • Bohrtiefenanschlag

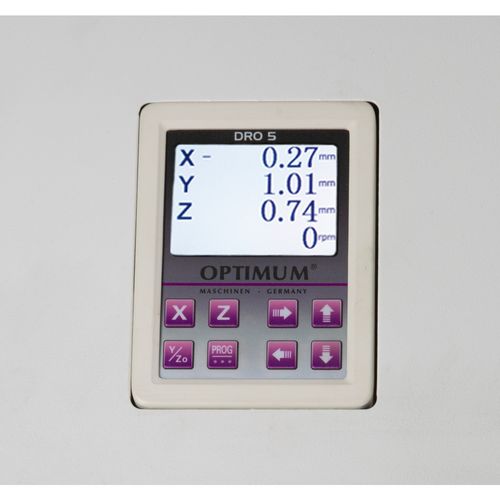

    • Digitale Positionsanzeige DRO 5
    • Bohren / Gewindeschneidfunktion
    • Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten und nachstellbare Keilleisten
    • Massiver Maschinenunterbau aus Guss mit Spänerinne

    MB 4P:

    • Zweistufiger Qualitäts-Industrie-Elektromotor
    • Großer Drehzahlbereich von 95 - 3.200 min-1 durch 12 schaltbare Geschwindigkeiten

    MB 4PV:

    • Einstufiger Qualitäts-Industrie-Elektromotor
    • Großer Drehzahlbereich von 60 - 2.760 min-1 durch 2 stufenlos regelbare Geschwindigkeiten

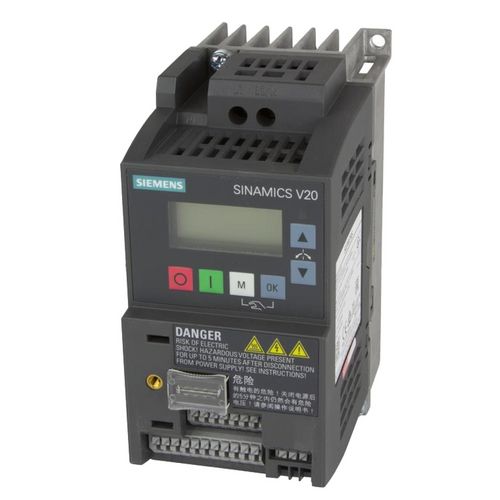

    • SINAMICS V20 Umrichter von SIEMENS



    Abmessungen und Gewichte
    Länge ca.1600 mm
    Breite/Tiefe ca.930 mm
    Höhe ca.2110 mm
    Gewicht ca.495 kg
    Bohr-Fräskopf
    Bohr-Fräskopf Neigebereich± 45 °
    Bohr-Fräsleistung
    Messerkopfgröße max.63 mm
    Schaftfräsergröße max.26 mm
    Bohrleistung Stahl (S235JR)24 mm
    Dauerbohrleistung Stahl (S235JR)20 mm
    Elektrische Daten
    Anschlussspannung400 V
    Netzfrequenz50 Hz
    Frästisch horizontal
    Länge800 mm
    Breite240 mm
    Abstand Vertikalspindel - Frästisch max.420 mm
    T-Nuten Größe14 mm
    T-Nuten Anzahl3
    T-Nuten Abstand80 mm
    Kühlschmiermittelsystem
    Kühlmittelpumpe(n) Antriebsleistung100 W
    Normen und Zulassungen
    NormDIN EN 55011
    EMV-KlasseC2
    Verfahrweg
    X-Achse manuell560 mm
    Y-Achse manuell195 mm
    Z-Achse manuell350 mm
    X-Achse automatisch480 mm
    Vertikalspindel
    Ausladung258 mm
    SpindelaufnahmeMK 4
    Drehzahlbereich60 – 2760 min¯¹
    Anzahl der Drehzahlbereiche2
    Steuerung der Drehzahlregelungelektronisch
    AnzugsstangeM 16
    Pinolendurchmesser75 mm
    Pinolenhub120 mm
    VPE1
    Megeneinheit: Stück
    Verpackungseinheit: 1

    • Maschinenunterbau
    • Morsekonus MK 3
    • Adapter MK 3 - MK 4
    • Anzugsstange M 16
    • Bedienwerkzeug



    Wird in der Artikelbeschreibung und/oder in der Beschreibung des Lieferumfangs eine Garantie ausgewiesen, bleiben Ihre gesetzlichen Mangelhaftungsrechte Ihrem Verkäufer gegenüber hiervon unberührt. Umfang, Dauer, Inhalt und den Garantiegeber entnehmen Sie bitte den Garantiebedingungen. Für Druckfehler, Irrtümer oder fehlerhafte Darstellung wird nicht gehaftet. Technische und optische Änderungen sind vorbehalten. Abb. teilweise mit optionalem Zubehör. Die Lieferung erfolgt ausschließlich nach unseren Lieferungs- und Zahlungsbedingungen. Der Verkauf erfolgt über den Fachhandel.
