| Abmessungen und Gewichte | |
|---|---|
| Länge ca. | 1600 mm |
| Breite/Tiefe ca. | 930 mm |
| Höhe ca. | 2110 mm |
| Gewicht ca. | 495 kg |
- Die Pinole fährt mit der eingestellten Vorschubgeschwindigkeit nach unten und schaltet an der eingestellten Bohrtiefe am Skalenring wieder ab. Die Pinole wird dann in ihre Ausgangslage zurück bewegt.
- Motorische Positionierung der X-Achse mit Eilgang
- Vierzeiliges LCD-Display
- Bedienerfreundliche Menüführung
Bohr-Fräsmaschine
OPTImill MB 4P
Universelle Bohr-Fräsmaschinen mit digitaler Positionsanzeige DRO 5 und Maschinenunterbau aus Guss
7.250,00
EUR zzgl. Ust. / Stück
8.627,50 EUR inkl. 19% Ust. / Stück
8.627,50 EUR inkl. 19% Ust. / Stück
Aktionspreis *
6.399,00 EUR zzgl. Ust. / Stück7.614,81 EUR inkl. 19% Ust. / Stück
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
* Aktionspreis gültig bis 31.08.2023 in Deutschland.
Art.-Nr. 3338460
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Schwere, massive Gussausführung
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Rechts-/Linkslauf

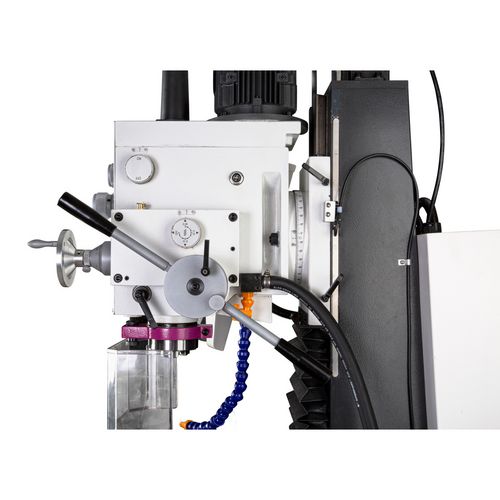

- Automatischer Pinolenvorschub mit manuellem Feinvorschub
- Motorische Positionierung der Z-Achse

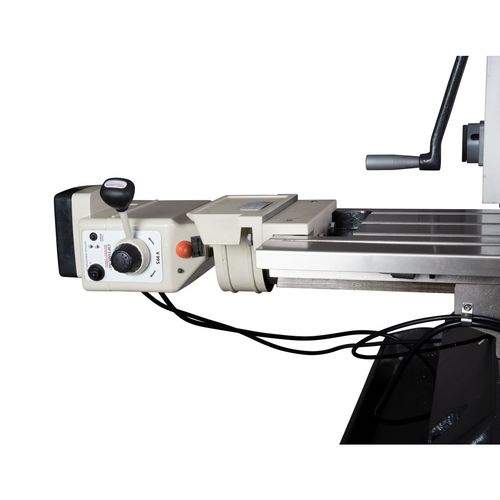

- Motorischer Tischvorschub der X-Achse
- Kühlmitteleinrichtung
- Maschinenlampe
- Getriebekopf ± 45° schwenkbar
- Massive Schwalbenschwanzführung der Säule, handgeschabt, für höchste Stabilität und größtmögliche Präzision
- Höhenverstellbare, groß dimensionierte Schutzscheibe mit Mikroschalter
- Bohrtiefenanschlag

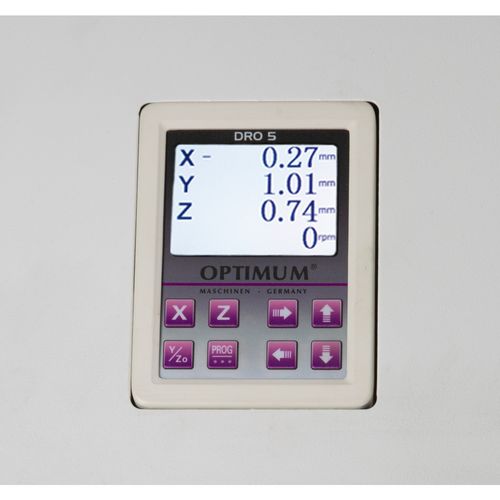

- Digitale Positionsanzeige DRO 5
- Bohren / Gewindeschneidfunktion
- Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten und nachstellbare Keilleisten
- Massiver Maschinenunterbau aus Guss mit Spänerinne
MB 4P:
- Zweistufiger Qualitäts-Industrie-Elektromotor
- Großer Drehzahlbereich von 95 - 3.200 min-1 durch 12 schaltbare Geschwindigkeiten
| Bohr-Fräsleistung | |
|---|---|
| Messerkopfgröße max. | 63 mm |
| Schaftfräsergröße max. | 28 mm |
| Bohrleistung Stahl (S235JR) | 32 mm |
| Dauerbohrleistung Stahl (S235JR) | 28 mm |
| Elektrische Daten | |
|---|---|
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Frästisch horizontal | |
|---|---|
| Länge | 800 mm |
| Breite | 240 mm |
| Abstand Vertikalspindel - Frästisch max. | 420 mm |
| T-Nuten Größe | 14 mm |
| T-Nuten Anzahl | 3 |
| T-Nuten Abstand | 80 mm |
| Kühlschmiermittelsystem | |
|---|---|
| Kühlmittelpumpe(n) Antriebsleistung | 100 W |
| Normen und Zulassungen | |
|---|---|
| Norm | DIN EN 55011 |
| Verfahrweg | |
|---|---|
| X-Achse manuell | 560 mm |
| Y-Achse manuell | 195 mm |
| Z-Achse manuell | 350 mm |
| X-Achse automatisch | 480 mm |
| Vertikalspindel | |
|---|---|
| Ausladung | 258 mm |
| Spindelaufnahme | MK 4 |
| Drehzahlbereich | 95 – 3200 min¯¹ |
| Anzahl der Drehzahlbereiche | 2 x 6 |
| Anzugsstange | M 16 |
| Drehbereich Fräskopf Z - X Ebene | ± 45 ° |
| Pinolendurchmesser | 75 mm |
| Pinolenhub | 120 mm |
| VPE | 1 |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
- Maschinenunterbau
- Morsekonus MK 3
- Adapter MK 3 - MK 4
- Anzugsstange M 16
- Bedienwerkzeug
