Bedienwerkzeug
Vorrichtung zum Nachschleifen von Drehstählen
Korund-Topfschleifscheibe Ø 100 x 51 x Ø 20 mm, Diamant-Topfschleifscheibe Ø 100 x 51 x Ø 20 mm (im Auslieferungszustand bereits montiert)
Vorrichtung zum Nachschleifen von Spiralbohrern

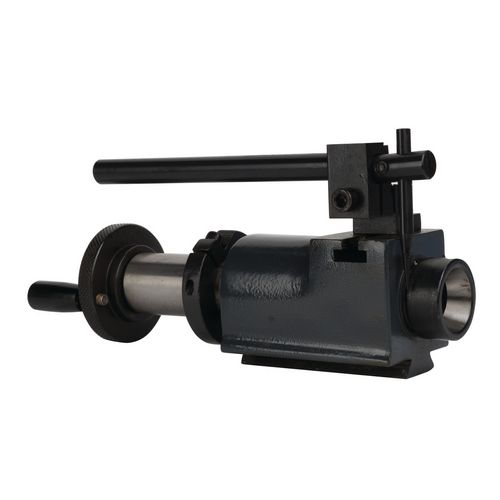

Vorrichtung zum Nachschleifen von Schaftfräsern
Spannzangen 385E (5C) DIN 6341 Ø 37,5 mm; L=89 mm; 20°, Größen Ø 4/6/8/10/12 mm

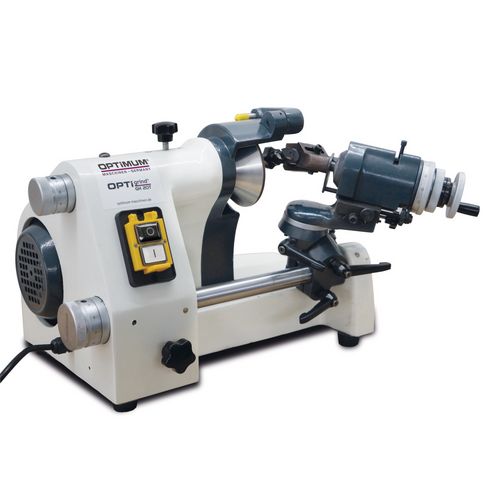

Stichel- und Werkzeugschleifmaschine
OPTIgrind GH 20 T
Vielseitig einsetzbar für verschiedene Werkzeuggeometrien
989,00
EUR zzgl. Ust. / Stück
1.176,91 EUR inkl. 19% Ust. / Stück
1.176,91 EUR inkl. 19% Ust. / Stück
Aktionspreis *
899,00 EUR zzgl. Ust. / Stück1.069,81 EUR inkl. 19% Ust. / Stück
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
* Aktionspreis gültig bis 28.02.2026 in Deutschland.
Art.-Nr. 3100125
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Universell einsetzbar durch vielseitige Schwenk- und Einstellmöglichkeiten
- Viele Schwenk- und Einstellmöglichkeiten zum Herstellen von Gravierstichel
(zylindrisch, zentrisch, kegelig) - Zum Schleifen von Stempeln, Spiralbohrern, Elektroden, Drehmeißeln, Zentrierspitzen usw.
- Hohe Präzision durch robusten Maschinenkörper und vibrationsfrei angetriebene Präzisionsschleifspindel
- Einfache Handhabung und Bedienung
- Indexkopf mit 24 Rastpositionen
- Einstellbare Abziehvorrichtung
Hinweis: CEKON-Stecker ist nicht Teil des Lieferumfangs!
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung
| Drehzahl Schleifscheibe | 5000 min¯¹ |
| Schleifgeschwindigkeit max. | 35 m/s |
| Drehzahl Motor | 2750 min¯¹ |
| Verfahrweg Werkzeughalter | 140 mm |
| Feineinstellung Werkzeughalter | 18 mm |
| Feineinstellung Längsachse | 6 mm |
| Einstellbare Winkel vertikal /rückseitig | 0 – 40 ° |
| Einstellbare Winkel horizontal / Kegelschleifen | 0 – 180 ° |
| Einstellbare Winkel negativ | 0 – 52 ° |
| Rasteinstellung Drehwinkel | 22 x 15 / 180 ° |
| Spannbereich | 1 – 12 mm |
| Spannzangentyp | 385E (5C) , DIN 6341 |
| Erläuterung Rasteinstellung Drehwinkel | Zwei Raststellungen für Bohrer nachschleifen belegt |
| VPE | 1 |
| Abmessungen und Gewichte | |
|---|---|
| Länge ca. | 350 mm |
| Breite/Tiefe ca. | 450 mm |
| Höhe ca. | 340 mm |
| Gewicht ca. | 45 kg |
| Elektrische Daten | |
|---|---|
| Abgabeleistung (Motorleistung) | 0,37 kW |
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
- Spannzangen 385E (5C) DIN 6341 Ø 37,5 mm; L=89 mm; 20°
- Größen Ø 4/6/8/10/12 mm

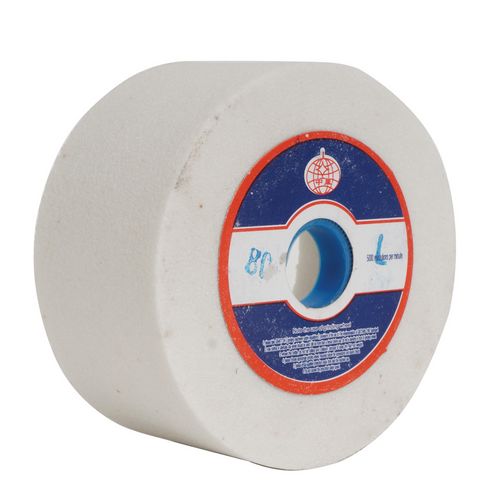

- Korund-Topfschleifscheibe Ø 100 x 50 x Ø 20 mm
- Diamant-Topfschleifscheibe Ø 100 x 50 x Ø 20 mm (im Auslieferungszustand bereits montiert)

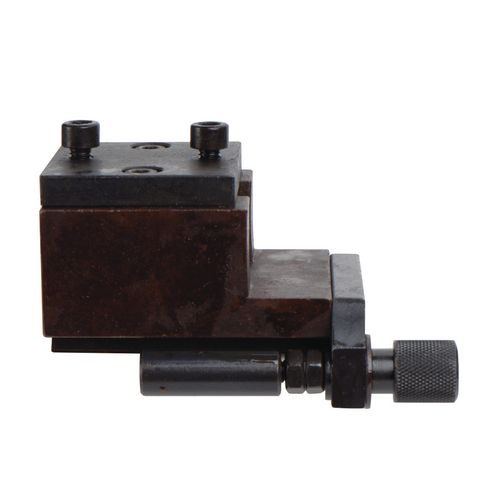

- Vorrichtung zum Nachschleifen von Drehstählen
- Vorrichtung zum Nachschleifen von Schaftfräsern

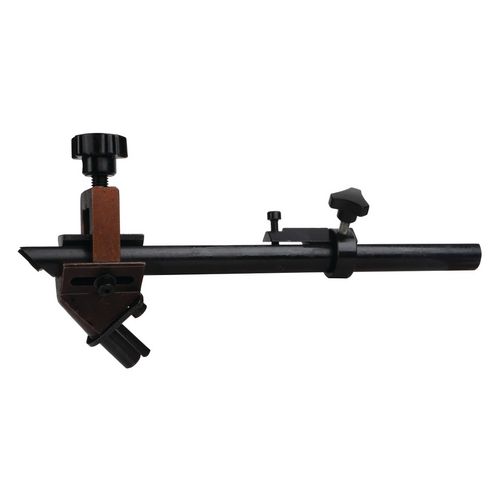

- Vorrichtung zum Nachschleifen von Spiralbohrern
- Bedienwerkzeug
