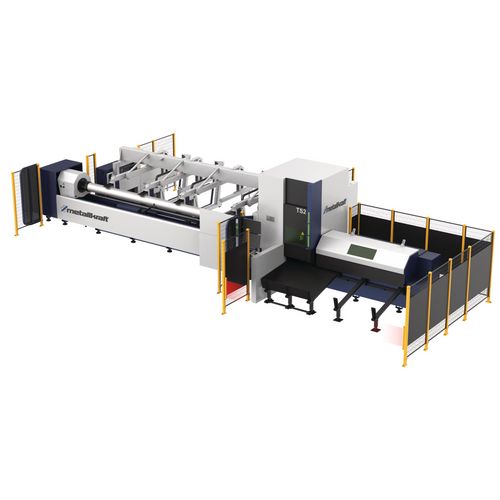

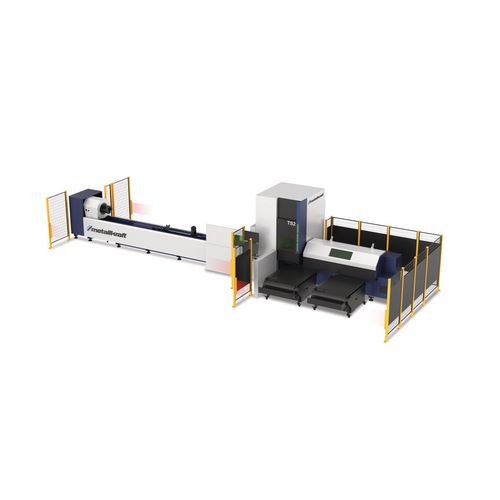

Rohr-Laserschneidanlage
TS2 3kW
für klassische Anwendungen
Preis auf Anfrage
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Art.-Nr. 4660000
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Hochleistungs-Rohrlaserschneidanlage für maximalen Output
- Geeignet für alle gängigen Rohre, Träger, Rechteckprofile, Flachstähle bis maximal 273mm Durchmesser
- Viele optionale Ausstattungsmöglichkeiten
- Hochwertige Komponenten von den Marktführern ihrer Branche
- Präzise und hochdynamische Antriebssysteme von Rexroth® und Sanyo Denki®
- Intelligente hochpräzise Schneidfutter regeln vollautomatisch Zentrierung und Spannkraft und sorgen für störungsfreien Schneidprozess. Durch integrierte Messsysteme wird eine Falschbestückung gänzlich vermieden.
- Steuerungssystem: HSG X9000
- Qualitativ hochwertige Laserquellen vom renommierten Hersteller Raycus® sorgen für höchste Strahlqualität und Prozesssicherheit.

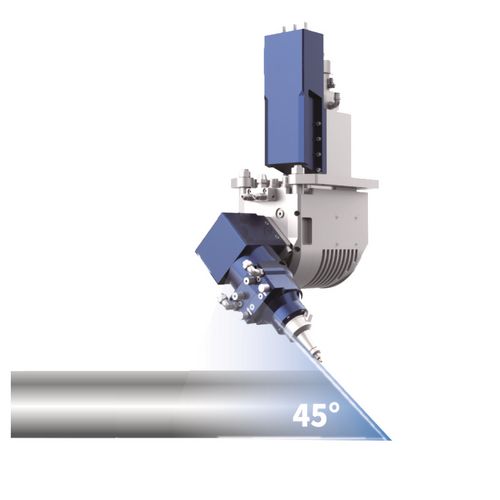

- Optional auch mit Fasenschneidkopf erhältlich, der 45° Fasen- und Winkelschnitte mit 3D-Laserkopf ermöglicht
| Max. Verfahrgeschwindigkeit | 140 m/min |
| Werkstückgröße Rundrohr | 20 273 mm |
| Werkstückgröße Vierkantrohr | 20 200 mm |
| Positionsgenauigkeit | ± 0,03 mm/m |
| Max. Traglast Maschinentisch | 200 kg |
| VPE | 1 |
| Abmessungen und Gewichte | |
|---|---|
| Länge ca. | 12500 mm |
| Breite/Tiefe ca. | 3000 mm |
| Höhe ca. | 2600 mm |
| Gewicht ca. | 9500 kg |
| Elektrische Daten | |
|---|---|
| Laserleistung | 3,0 kW |
| Aufnahmeleistung | 65,0 kW |
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Produktinformationen EU 2023/2854 | |
|---|---|
| Art der generierten Daten | Nutzungsdaten |
| Format der generierten Daten | Gängige, maschinenlesbare Formate wie z.B. JSON |
| Datenmenge | Bis zu 5 MB |
| Datengenerierung kontinuierlich in Echtzeit | Ja |
| Datenspeicherort | Auf dem Gerät und einem entfernten Server |
| Datenzugriff | Auf Gerät und über physische sowie drahtlose Schnittstellen |
| Weitere Informationen | In Bedienungsanleitung oder unter info@stuermer-maschinen.de |
| Schnittleistung | |
|---|---|
| Materialstärke max. Baustahl | 20 mm |
| Materialstärke max. Edelstahl | 8 mm |
| Materialstärke max. Aluminium | 8 mm |
| Materialstärke max. Messing | 6 mm |
| Erläuterung Materialstärke max. | Angaben der maximalen Materialstärke in Abhängigkeit vom verwendeten Schneidgas (Stickstoff, Sauerstoff, Luft) |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
