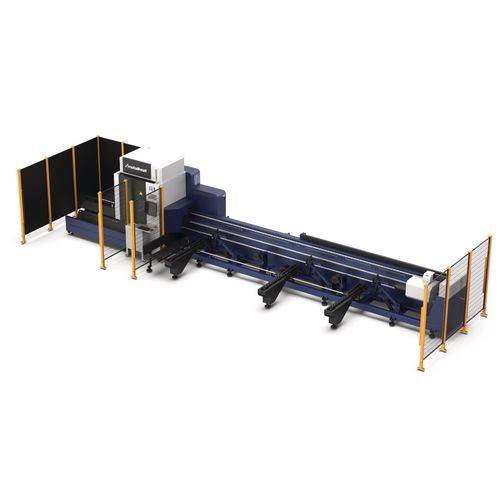

Rohrlaserschneidmaschine
R1 1,5kW Raycus
Kompakte Rohrlaserschneidanlage für kleine bis mittlere Bauteile
Preis auf Anfrage
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Art.-Nr. 4660045
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Geeignet für dünnste Rohmaterialien ab 8 mm Durchmesser – spezielle Futteraufnahmen und Haltevorrichtungen stabilisieren das Werkstück und sorgen für höchste Prozesssicherheit
- Durch verfahrbares Drehfutter am Schneidkopf reduziert sich die Restmateriallänge und ermöglicht Bearbeitung nahezu der gesamten Länge
- 3D-Schneidkopf optional
Technische Eigenschaften:
- Hochleistungs-Rohrlaserschneidanlage für maximalen Output
- Geeignet für alle gängigen Rohre, Träger, Rechteckprofile, Flachstähle bis maximal 120 mm Durchmesser
- Viele optionale Ausstattungsmöglichkeiten
- Hochwertige Komponenten von den Marktführern ihrer Branche
- Intelligente hochpräzise Schneidfutter regeln vollautomatisch Zentrierung und Spannkraft und sorgen für störungsfreien Schneidprozess. Durch integrierte Messsysteme wird eine Falschbestückung gänzlich vermieden.
- Steuerungssystem: HSG X9000
- Schachtellungssoftware TubeNest™ von renommierten Hersteller BOCHU®
- Qualitativ hochwertige Laserquellen vom renommierten Hersteller Raycus® sorgen für höchste Strahlqualität und Prozesssicherheit.
- Für die Bearbeitung winziger Rohre ab 8mm Mindestdurchmesser
- Effiziente, hochwertige Laserquelle von Raycus
- Standardmäßig mit springendem Spannfutter
- Servo-Nachlaufunterstützung für die aktive Stützung des Rohrs/Profils während des Schneidens
- Steuerungssystem HSG X9000
| Max. Verfahrweg X-Achse | 7400 mm |
| Max. Verfahrweg Y-Achse | 150 mm |
| Max. Verfahrweg Z-Achse | 285 mm |
| Max. Verfahrgeschwindigkeit | 150 m/min |
| Werkstückgröße Rundrohr | 8 120 mm |
| Werkstückgröße Vierkantrohr | 8 120 mm |
| Positionsgenauigkeit | ± 0,05 mm/m |
| Max. Traglast Maschinentisch | 80 kg |
| Beschleunigung | 1,5 G |
| VPE | 1 |
| Abmessungen und Gewichte | |
|---|---|
| Länge ca. | 9630 mm |
| Breite/Tiefe ca. | 2006 mm |
| Höhe ca. | 2622 mm |
| Gewicht ca. | 3700 kg |
| Elektrische Daten | |
|---|---|
| Laserleistung | 6 kW |
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Produktinformationen EU 2023/2854 | |
|---|---|
| Art der generierten Daten | Nutzungsdaten |
| Format der generierten Daten | Gängige, maschinenlesbare Formate wie z.B. JSON |
| Datenmenge | Bis zu 5 MB |
| Datengenerierung kontinuierlich in Echtzeit | Ja |
| Datenspeicherort | Auf dem Gerät und einem entfernten Server |
| Datenzugriff | Auf Gerät und über physische sowie drahtlose Schnittstellen |
| Weitere Informationen | In Bedienungsanleitung oder unter info@stuermer-maschinen.de |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
