| Abmessungen und Gewichte | |
|---|---|
| Länge ca. | 4040 mm |
| Breite/Tiefe ca. | 4840 mm |
| Höhe ca. | 3600 mm |
| Gewicht ca. | 13000 kg |

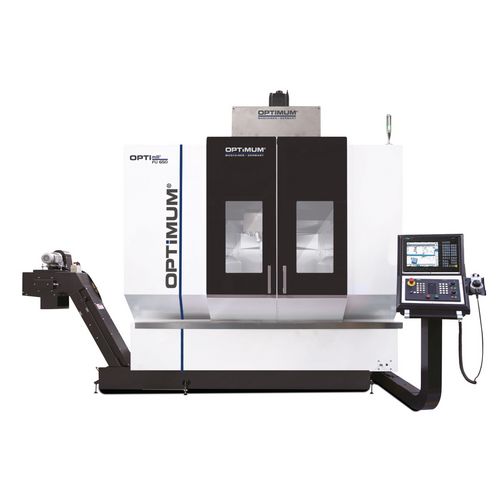

CNC-Fräsmaschine
OPTImill FU 650
5-Achsen-Simultan-Bearbeitungszentrum für höchste Produktivität
Preis auf Anfrage
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Art.-Nr. 3522200
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Hochmoderne CNC-Steuerung SINUMERIK ONE von Siemens mit einer Vielzahl von Funktionen, die sowohl die Produktivität als auch Flexibilität erheblich steigern (ausführliche Informationen im OPTIMUM CNC Hauptkatalog)
- Schwere Ausführung
- Hohe Produktivität
- Teleskop-Führungsbahnabdeckung
- Präzisionsgeschliffene, vorgespannte Hochleistungs-Kugelumlaufspindeln für hohe Eilganggeschwindigkeiten
- Spindel in P5-Präzisionslagern aufgenommen und permanentgeschmiert
- Drehmomentstarke Servoantriebe in allen fünf Achsen
- Präzisionslinearführung
- Heidenhain Glasmaßstäbe für höhere Genauigkeit
- Hohe Eilganggeschwindigkeit von bis zu 36 m/min
- C-Achse mit Torque Motor für maximale Drehzahl und Lebensdauergenauigkeit
- A- Achse mit Schneckengetriebe für hohes Drehmoment bei Kippvorgängen
- Z-Achsen-Vorschubmotor verstärkt
- Das tragbare, elektronische Handrad mit Zustimmtaster und Not-Halt-Schlagschalter erleichtert das Einfahren von Programmen erheblich
- Werkzeugwechsler-Doppelarmgreifer mit 32 Werkzeugplätzen in Standardlieferumfang
- Kühlmitteleinrichtung mit 380 Liter Kühlmitteltank mit Spänespülsystem und Reinigungspistole
- Automatische Zentralschmierung
- RJ45-Steckverbindung, USB-und Stromanschluss 230 V
- Zusätzliches USB Interface am Bedienpanel
- Wasserkreislauf-Kühlaggregat für die Hauptspindel und Hauptspindelmotor
- Späneförderer in Bandausführung sorgt für eine effiziente Späneabfuhr
- Spänewagen
- Collision Avoidance - Software zur Kollisionsvermeidung
- Spindelinnenkühlung 40 bar mit internen Tank (eine Absaugung wird benötigt)
- Klimaanlage
- TSC Thermische Spindel compensation
- DCM Dynamische Kollisions Überwachung
- EMV (Elektromagnetische Verträglichkeit)
- Zwei Jahre SIEMENS Reparatur Service Vertrag inklusive. Verlängerung des SIEMENS Zusatzpaket Reparatur Service Vertrages (RSV) möglich
| Eilgang Geschwindigkeit | |
|---|---|
| X-Achse | 48000 mm/min |
| Y-Achse | 48000 mm/min |
| Z-Achse | 40000 mm/min |
| Elektrische Daten | |
|---|---|
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Elektrischer Anschluss | |
|---|---|
| Gesamt Anschlusswert | 50 kVA |
| Genauigkeit | |
|---|---|
| Wiederholgenauigkeit | ± 0,003 mm |
| Positioniergenauigkeit | ± 0,004 mm |
| Pneumatischer Anschluss | |
|---|---|
| Betriebsdruck | 6 bar |
| Produktinformationen EU 2023/2854 | |
|---|---|
| Art der generierten Daten | Nutzungsdaten |
| Format der generierten Daten | Gängige, maschinenlesbare Formate wie z.B. JSON |
| Datenmenge | Bis zu 5 MB |
| Datengenerierung kontinuierlich in Echtzeit | Ja |
| Datenspeicherort | Auf dem Gerät |
| Datenzugriff | Über physische Schnittstellen |
| Weitere Informationen | In Bedienungsanleitung oder unter info@stuermer-maschinen.de |
| Rundachsen | |
|---|---|
| Schwenkachse | ± 120 ° |
| Rotationsachse | 360 ° |
| Geschwindigkeit A-Achse max. | 40 min¯¹ |
| Geschwindigkeit C-Achse max. | 80 min¯¹ |
| Vertikalspindel | |
|---|---|
| Spindelaufnahme | HSK 63 DIN 69893 |
| Drehzahlbereich | 10 18000 min¯¹ |
| Leistung Antriebsmotor Dauerbetrieb S1 | 15 kW |
| Leistung Antriebsmotor S6-30 % Betrieb | 18 kW |
| Drehmoment Antriebsmotor Dauerbetrieb S1 | 70 Nm |
| Drehmoment Antriebsmotor 30% Betrieb S6 | 84 Nm |
| Werkzeugwechsler | |
|---|---|
| Bauart | Doppelarmgreifer |
| Anzahl der Werkzeugplätze | 40 |
| Werkzeugdurchmesser max. Nebenplätze frei | 120 mm |
| Werkzeugdurchmesser max. | 80 mm |
| Werkzeuglänge max. | 300 mm |
| Werkzeuggewicht max. | 8 kg |
| VPE | 1 |
| Regulatorische Produktinformationen | |
|---|---|
| Sicherheits- und Warnhinweise | |
| Safety and warning notices | |
| Produktinformationen nach Verordnung (EU) 2023/2854 |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26
Deutschland / Germany
96103 Hallstadt
info@optimum-maschinen.de
Dr.-Robert-Pfleger-Str. 26
Deutschland / Germany
96103 Hallstadt
info@optimum-maschinen.de
Wird in der Artikelbeschreibung und/oder in der Beschreibung des Lieferumfangs eine Garantie ausgewiesen, bleiben Ihre gesetzlichen Mangelhaftungsrechte Ihrem Verkäufer gegenüber hiervon unberührt. Umfang, Dauer, Inhalt und den Garantiegeber entnehmen Sie bitte den Garantiebedingungen. Für Druckfehler, Irrtümer oder fehlerhafte Darstellung wird nicht gehaftet. Technische und optische Änderungen sind vorbehalten. Abb. teilweise mit optionalem Zubehör. Die Lieferung erfolgt ausschließlich nach unseren Lieferungs- und Zahlungsbedingungen. Der Verkauf erfolgt über den Fachhandel.
Ausstattungsoptionen
Ausstattungsoptionen nicht nachrüstbar, erhältlich nur bei Bestellung einer Neumaschine ab Werk.
