    • Produktbild für OPTIturn TM 3310V
    • Bedienerfreundliche Folientastatur Abschließbarer Hauptschalter Steuerung Ein Direktlauf Spindel Not Aus Schlagschalter

      Bedienerfreundliche Folientastatur

      • Abschließbarer Hauptschalter
      • Steuerung Ein
      • Direktlauf Spindel
      • Not Aus Schlagschalter
    • Spindelaufnahme Die Drehspindel ist als Camlock DIN ISO 702-2 Nr. 4 Aufnahme ausgeführt

      Spindelaufnahme

      • Die Drehspindel ist als Camlock DIN ISO 702-2 Nr. 4 Aufnahme ausgeführt
    • LED Maschinenlampe Blendfrei im Späneschutz integriert

      LED Maschinenlampe

      • Blendfrei im Späneschutz integriert
    • Spänewanne Herausziehbar Mit Führungsschiene

      Spänewanne

      • Herausziehbar
      • Mit Führungsschiene
    • Digitale Positionsanzeige DPA 31 Plus Display Bedienerfreundliche Folientastatur, spritzwassergeschützt, blendfrei und leicht zu reinigen Messsystem Magnetband in X-und Z0 Achse Maßstab in der Z-Achse Die elektronischen Meßkomponenten des Maßstabes sind geschützt und versiegelt im Gehäuse Ermöglicht genaue und verlässliche Meßergebnisse selbst dann, wenn das Meßsystem in Öl oder Kühlflüssigkeiten arbeitet Tolerant gegenüber Schwingungen und magnetischen Störungen

      Digitale Positionsanzeige DPA 31 Plus

      Display

      • Bedienerfreundliche Folientastatur, spritzwassergeschützt, blendfrei und leicht zu reinigen

      Messsystem

      • Magnetband in X-und Z0 Achse
      • Maßstab in der Z-Achse
      • Die elektronischen Meßkomponenten des Maßstabes sind geschützt und versiegelt im Gehäuse
      • Ermöglicht genaue und verlässliche Meßergebnisse selbst dann, wenn das Meßsystem in Öl oder Kühlflüssigkeiten arbeitet
      • Tolerant gegenüber Schwingungen und magnetischen Störungen
    • Produktbild für OPTIturn TM 3310V
    • Bedienerfreundliche Folientastatur Abschließbarer Hauptschalter Steuerung Ein Direktlauf Spindel Not Aus Schlagschalter
    • Spindelaufnahme Die Drehspindel ist als Camlock DIN ISO 702-2 Nr. 4 Aufnahme ausgeführt
    • LED Maschinenlampe Blendfrei im Späneschutz integriert
    • Spänewanne Herausziehbar Mit Führungsschiene
    • Digitale Positionsanzeige DPA 31 Plus Display Bedienerfreundliche Folientastatur, spritzwassergeschützt, blendfrei und leicht zu reinigen Messsystem Magnetband in X-und Z0 Achse Maßstab in der Z-Achse Die elektronischen Meßkomponenten des Maßstabes sind geschützt und versiegelt im Gehäuse Ermöglicht genaue und verlässliche Meßergebnisse selbst dann, wenn das Meßsystem in Öl oder Kühlflüssigkeiten arbeitet Tolerant gegenüber Schwingungen und magnetischen Störungen
    Markenlogo zum Produkt OPTIturn TM 3310V

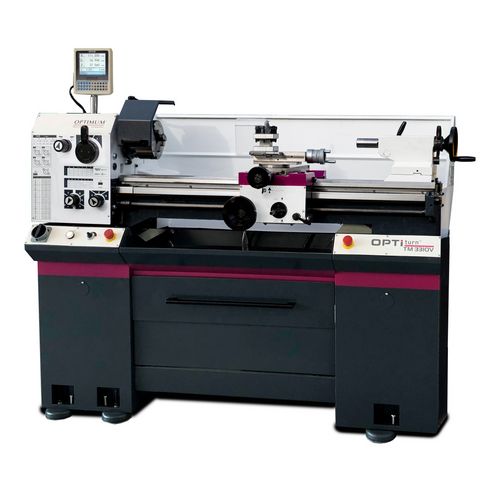

    Leit- und Zugspindeldrehmaschine

    OPTIturn TM 3310V

    überzeugt durch stabile Konstruktion und einfache Handhabung. Mit digitaler Positionsanzeige DPA 32

    9.150,00 EUR zzgl. Ust. / Stück
    10.888,50 EUR inkl. 19% Ust. / Stück
    Aktionspreis *
    8.499,00 EUR zzgl. Ust. / Stück
    10.113,81 EUR inkl. 19% Ust. / Stück

    Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
    * Aktionspreis gültig bis 31.08.2024 in Deutschland.

    Art.-Nr. 3403027

    Haben Sie Interesse an diesem Produkt?
  • Anfrage stellen
  • Händler finden

    • Produktdetails

    • Gehärtete und geschliffene Z-Achsen Führungsbahn
    • Präzise gearbeiteter Schlitten
    • DC 24 Volt – Elektrik
    • Motorschutzschalter
    • Hauptmotor elektrisch gebremst
    • Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
    • Leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern im Ölbad laufend
    • Gehärtete Hauptspindel in nachstellbaren, präzisen Kegelrollenlagern gelagert
    • Rechts-/Linkslauf am Bettschlitten schaltbar
    • Zweikanaliger Sicherheitselektronik
    • Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
    • Sicherheitshandräder mit Ausrückfunktion nach EN23125 in der X- und Z- Achse
    • Schaltstange am Bettschlitten zur Auswahl für Längs- oder Planvorschub
    • Schalter mit Lebenszyklusberechnung geprüft nach EN ISO 13849
    • Maschinenunterbau in stabiler Stahl-Konstruktion
    • Vierfach-Stahlhalter
    • Not-Halt-Schlagschalter rechts und links
    • Schnittkonstante VSC



    Abmessungen und Gewichte
    Länge ca.1760 mm
    Breite/Tiefe ca.745 mm
    Höhe ca.1590 mm
    Gewicht ca.470 kg
    Arbeitsbereiche
    Spitzenhöhe165 mm
    Spitzenweite1000 mm
    Umlaufdurchmesser über Maschinenbett330 mm
    Umlaufdurchmesser über Planschlitten216 mm
    Drehzahlbereich
    Anzahl der Drehzahlbereiche6 Stufen
    Drehzahlbereich14 – 2800 min¯¹
    Elektrische Daten
    Leistung Antriebsmotor1,5 kW
    Anschlussspannung400 V
    Netzfrequenz50 Hz
    Reitstock
    AufnahmeMK 3
    Pinolenhub100 mm
    Pinolendurchmesser38 mm
    Spindel
    SpindelaufnahmeCamlock DIN ISO 702-2 Nr. 4
    Spindelbohrung/Stangendurchlass Durchmesser38 mm
    Stahlhalter Aufnahmehöhe max.16 mm
    SpindelkonusMK 5
    Steigungen
    Steigung Metrisch0,4 – 10 mm/U
    Anzahl der Steigungen Metrisch29
    Steigung Zoll56 – 4 Gg/1"
    Verfahrweg
    Verfahrweg Oberschlitten90 mm
    Verfahrweg Planschlitten168 mm
    Verfahrweg Bettschlitten850 mm
    Vorschub
    Vorschubbereich längs0,02 – 0,4 mm/U
    Anzahl der Vorschübe längs24
    Vorschubbereich plan0,01 – 0,2 mm/U
    Anzahl der Vorschübe plan32
    VPE1
    Megeneinheit: Stück
    Verpackungseinheit: 1

    • Dreibacken-Drehfutter Ø 160 mm, Nr. 4
    • Reduzierhülse MK 5 / MK 3
    • Nicht mitlaufende Zentrierspitze MK 3
    • Vierfach-Stahlhalter 16 mm
    • Wechselzahnräder-Satz
    • Maschinenunterbau
    • Maschinenerstbefüllung mit Qualitätsöl
    • Bedienwerkzeug



    Digitale PositionsanzeigeDPA 32
