| Abmessungen und Gewichte | |
|---|---|
| Länge ca. | 1632 mm |
| Breite/Tiefe ca. | 770 mm |
| Höhe ca. | 540 mm |
| Gewicht ca. | 360 kg |

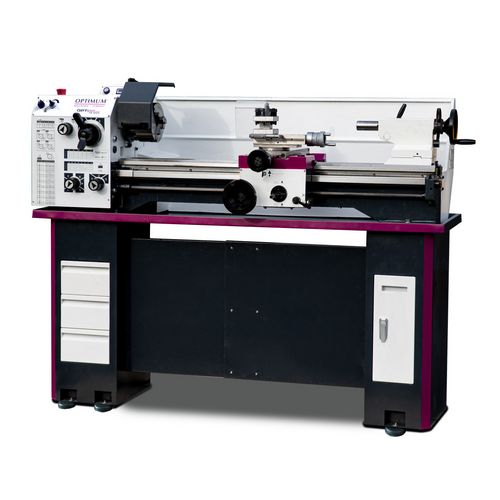

Abbildung zeigt TM 3110VB mit optionalem Maschinenunterbau MST 1

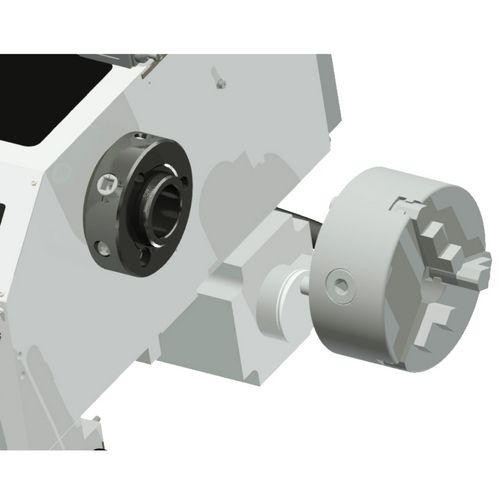

- Die Drehspindel ist als Camlock DIN ISO 702-2 Nr. 4 Aufnahme ausgeführt

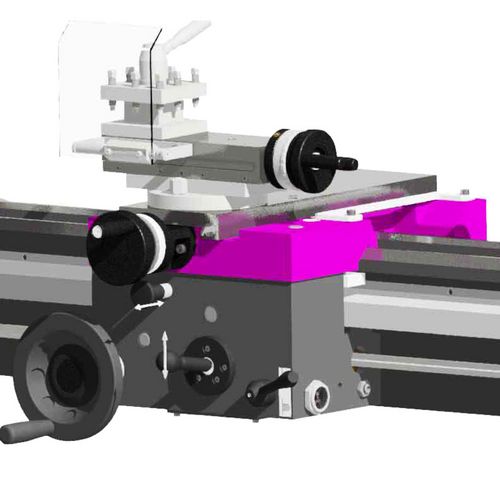

- Automatische Längs- / Planvorschübe
- Mit der Schaltstange wird der Planvorschub und Längsvorschub eingeschaltet. Der Einrückhebel aktiviert den Vorschub mit der Zugstange
- zum Kegeldrehen ± 5 mm verstellbar

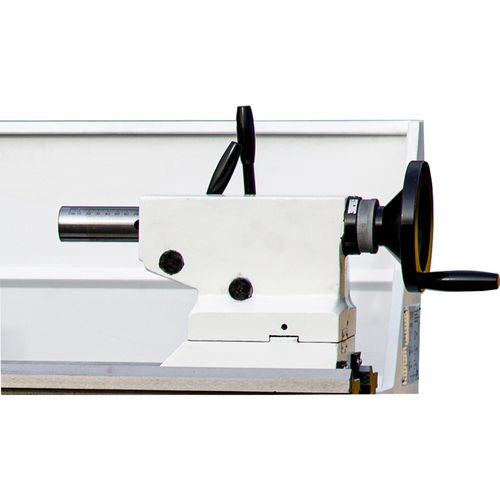

- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
- Schnelle, einfache und werkzeuglose Verstellung des mittels Klemmhebel
Leit- und Zugspindeldrehmaschine
OPTIturn TM 3110VB
Mit elektronisch regelbarer Drehzahl
4.890,00
EUR zzgl. Ust. / Stück
5.819,10
EUR inkl. 19% Ust. / Stück
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Art.-Nr. 3403016
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Gehärtete und geschliffene Z-Achse Führungsbahn
- Spindelaufnahme Camlock DIN ISO 702-2 Nr. 4
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
- Leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern im Ölbad laufend
- Not-Halt-Schlagschalter
- Gehärtete Hauptspindel in nachstellbaren präzisen Kegelrollenlagern gelagert
- Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm
- Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
- Rundlaufgenauigkeit am Drehfutter besser als 0,04 mm
- Vierfach-Stahlhalter
- Alle Führungen durch Keilleisten nachstellbar
- Gehärtete Spindelnase
- Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
- Leit- und Zugspindel in zwei Sinterlagern gelagert
- Automatische Längs- / Planvorschübe
- Reitstock zum Kegeldrehen ± 5 mm verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
- Schnelle, einfache und werkzeuglose Verstellung des Reitstocks mittels Klemmhebel
| Arbeitsbereiche | |
|---|---|
| Spitzenhöhe | 155 mm |
| Spitzenweite | 1000 mm |
| Umlaufdurchmesser über Maschinenbett | 310 mm |
| Umlaufdurchmesser über Planschlitten | 216 mm |
| Bettbreite | 190 mm |
| Drehzahlbereich | |
|---|---|
| Anzahl der Drehzahlbereiche | 3 Stufen |
| Drehzahlbereich | 50 – 2500 min¯¹ |
| Steuerung der Drehzahlregelung | elektronisch regelbar |
| Elektrische Daten | |
|---|---|
| Leistung Antriebsmotor | 1,5 kW |
| Anschlussspannung | 230 V |
| Netzfrequenz | 50 Hz |
| Reitstock | |
|---|---|
| Aufnahme | MK 3 |
| Pinolenhub | 100 mm |
| Pinolendurchmesser | 38 mm |
| Spindel | |
|---|---|
| Spindelaufnahme | Camlock DIN ISO 702-2 Nr. 4 |
| Spindelbohrung/Stangendurchlass Durchmesser | 38 mm |
| Stahlhalter Aufnahmehöhe max. | 16 mm |
| Spindelkonus | MK 5 |
| Steigungen | |
|---|---|
| Steigung Metrisch | 0,4 – 10 mm/U |
| Anzahl der Steigungen Metrisch | 29 |
| Steigung Zoll | 56 – 4 Gg/1" |
| Verfahrweg | |
|---|---|
| Verfahrweg Oberschlitten | 90 mm |
| Verfahrweg Planschlitten | 168 mm |
| Verfahrweg Bettschlitten | 850 mm |
| Vorschub | |
|---|---|
| Vorschubbereich längs | 0,02 – 0,4 mm/U |
| Anzahl der Vorschübe längs | 24 |
| Vorschubbereich plan | 0,01 – 0,2 mm/U |
| Anzahl der Vorschübe plan | 32 |
| VPE | 1 |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
- Dreibacken-Drehfutter Ø 160 mm, Nr. 4
- Reduzierhülse MK 5 / MK 3
- Zwei nicht mitlaufende Zentrierspitzen MK 3
- Vierfach-Stahlhalter 25 mm
- Wechselzahnräder-Satz
- Maschinenerstbefüllung mit Qualitätsöl
- Bedienwerkzeug
