| Abmessungen und Gewichte | |
|---|---|
| Länge ca. | 3030 mm |
| Breite/Tiefe ca. | 1952 mm |
| Höhe ca. | 2025 mm |
| Gewicht ca. | 3000 kg |

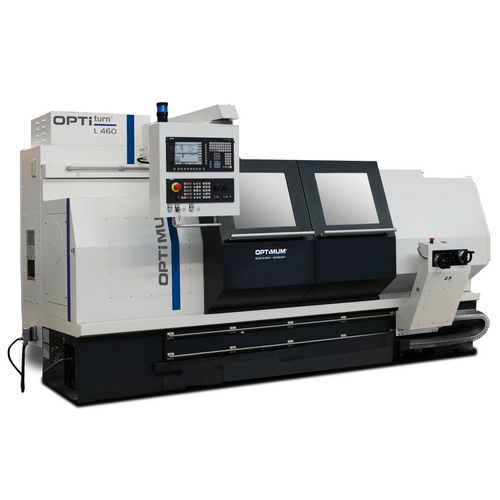

Abbildung zeigt OPTIturn L460
Führungsbahn
- Gehärtet nach HRC48-52 und wärmebehandelt
Hauptspindel
- Massive Ausführung
Maschinenfüße
- Sechs Stück
- Optimale Ausrichtung der Maschine

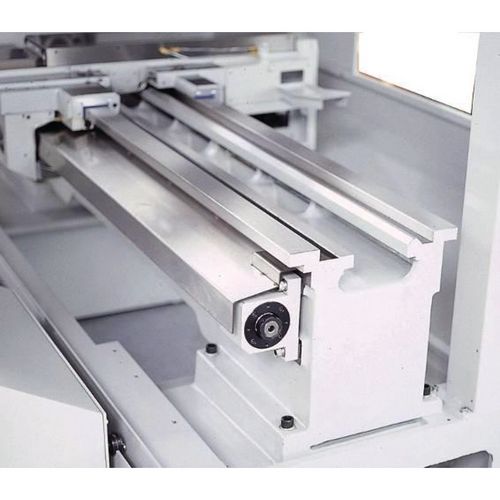

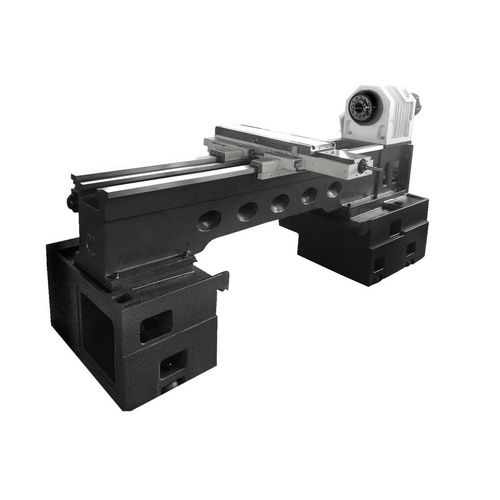

Maschinenbett
- Stark verrippt
- Hohe Steifigkeit und Haltbarkeit
- Besonders breit konstruiert
- Kugelumlaufspindel für hohe Positionier und Wiederholgenauigkeit
- Präzisionsgelagert
- Stabil konstruiert
- Ruhiger Lauf auch bei hohen Spindeldrehzahlen
- Geschlossener Schaltschrank mit intelligentem Kühlmanagement sorgt für optimale Temperatur auch bei hohen Außentemperaturen

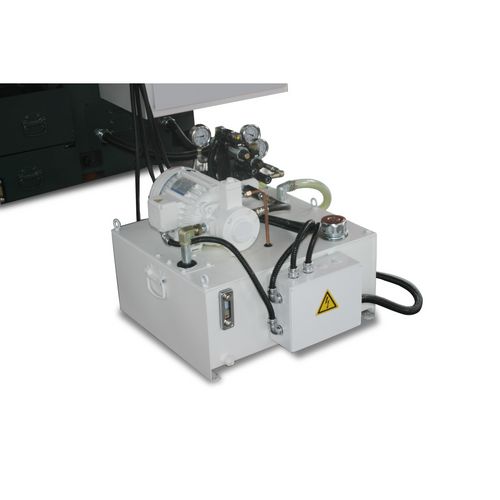

- Pneumatisch
- Automatisch
- Die Welle läuft in Sinterbronze, dadurch wird eine hohe Präzision gewährleistet
- Für Spannbacken, Drehfutter und Werkzeugwechsler
- Motorleistung 750 W
- Tankinhalt 50 Liter
- Spann- / Betriebsdruck 2.500 - 2.942 kPa

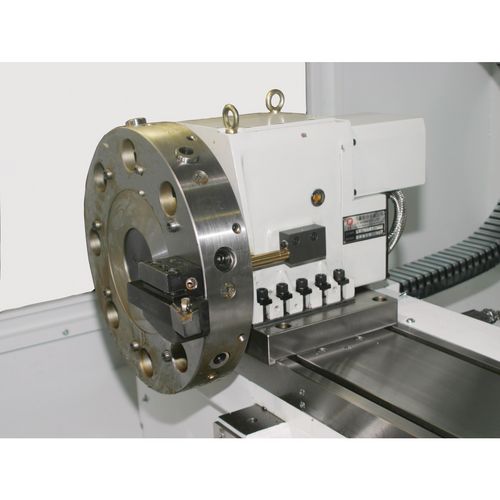

- Acht Werkzeugplätze
- Hydraulischer VDI40 Werkzeugwechsler
- Aufnahmehöhe Vierkant max. 25 mm
- Aufnahme-Ø Bohrstange 32 mm

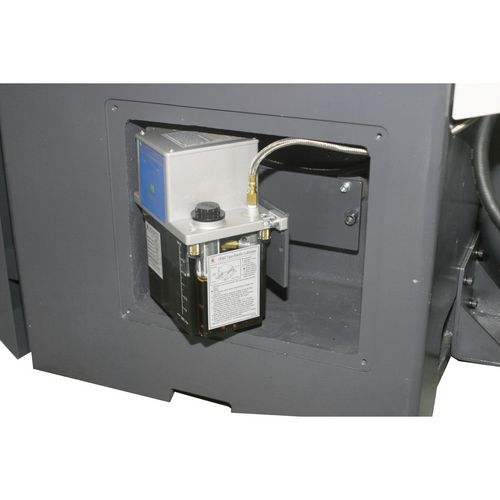

Automatische Schmierung des Spindelstocks und des Längs- und Querschlittens

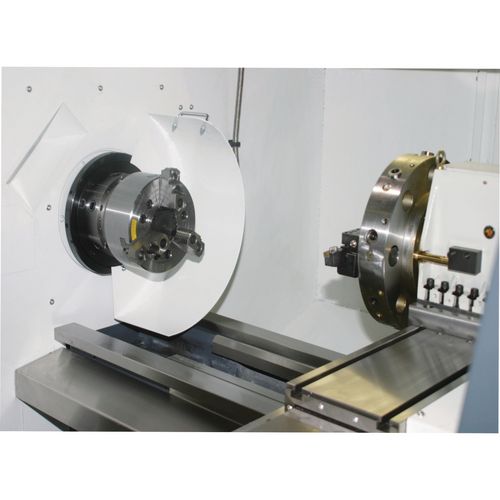

- Hydraulisches Dreibacken-Drehfutter Ø 200 mm
- Durchlass Ø 52 mm
- Einfaches Spannen von Werkstücken
- Großzügig dimensioniert

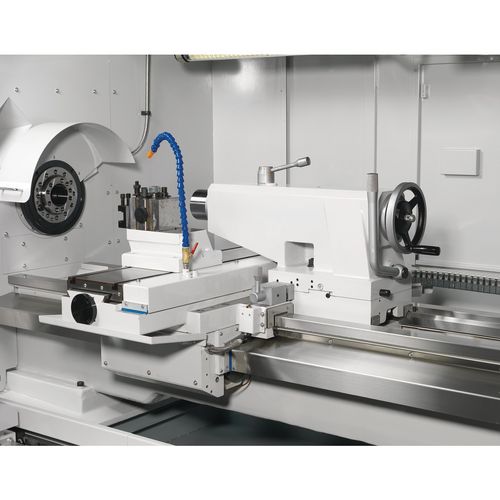

- Schlitten mit Kugelrollspindel und vorgespannter Mutter
CNC-Drehmaschine mit Zyklensteuerung
OPTIturn L 440
Die OPTIMUM PREMIUM Hochleistungs-CNC-Drehmaschine mit Zyklensteuerung. SIEMENS STEUERUNG SINUMERIK 828D BASIC
Preis auf Anfrage
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Art.-Nr. 3514410
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Hochpräzisionsmaschine mit neuester SIEMENS-Steuerung und SIEMENS Servo-Antrieben

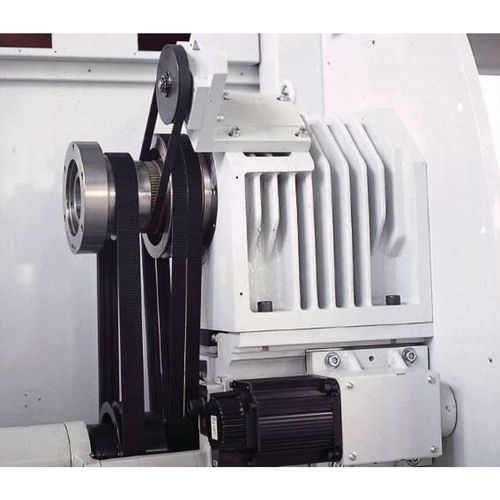

- Kompakte Bauart des Spindelstocks
- Hochgeschwindigkeitsspindel 4.500 min¯¹ mit hochpräzisen und groß bemessenen Kegelrollenlagern

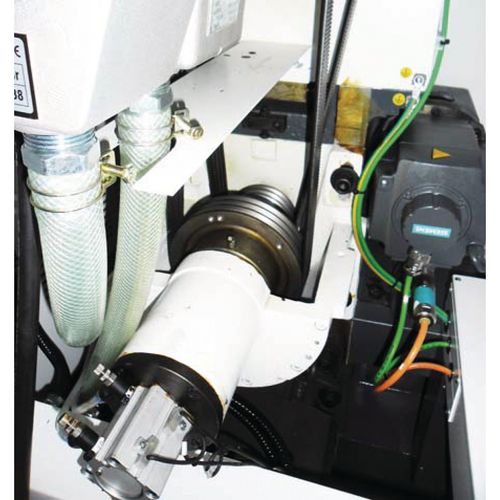

- Wechsel zwischen den beiden Getriebestufen erfolgt pneumatisch über einen Druckluftzylinder
- Konstruktion des Spindelstocks garantiert eine minimale Geräuschentwicklung
- Breites Maschinenbett mit Doppel-Rechteck-Führungsbahnen, auch für Schrupparbeiten
- Bettbahnen gehärtet und geschliffen
- Reitstock großzügig dimensioniert und mit einer Schnellspannung leicht positionierbar
- Zwei vordere, separat verfahrbare Schiebetüren mit integrierten Sichtfenstern
- Mikroschalter verhindert einen Start der Maschine bei nicht vollständig geschlossener Tür
- RJ45-Steckverbindung, USB- und Stromanschluss 230 V
- Verfahrbares Bedienpult
- Zwei elektronische Handräder zum manuellen Bedienen der X- und Z-Achse
- Automatische Schmierung des Spindelstocks
- Automatische Schmierung der Längs- und Querschlitten
- Halogen-Arbeitsleuchte
- Geschlossener Schaltschrank mit integriertem Wärmetauscher, sorgt für optimale Temperatur auch bei hohen Außentemperaturen und verhindert das Eindringen von Schmutzpartikeln
- Harte und weiche Blockbacken
- Reitstock Endabdeckung
- Sechs Maschinenfüße
- Wärmetauscher
- EMV (Elektromagnetische Verträglichkeit)
| Arbeitsbereiche | |
|---|---|
| Drehfutter Durchmesser | 200 mm |
| Drehfutter Ansteuerung der Spannbewegung | hydraulisch |
| Spitzenhöhe | 235 mm |
| Spitzenweite | 1000 mm |
| Umlaufdurchmesser über Maschinenbett | 475 mm |
| Umlaufdurchmesser in der Bettbrücke | 710 mm |
| Umlaufdurchmesser über Planschlitten | 240 mm |
| C-Achse (Option ab Werk) | |
|---|---|
| Leistung Antriebsmotor | 5 kW |
| Drehmoment | 20 Nm |
| Drehzahlbereich | 4500 min¯¹ |
| Drehmoment Motor | |
|---|---|
| X-Achse | 6 Nm |
| Z-Achse | 16 Nm |
| Elektrische Daten | |
|---|---|
| Leistung Antriebsmotor | 11 kW |
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Elektrischer Anschluss | |
|---|---|
| Gesamt Anschlusswert | 25 kVA |
| Genauigkeit | |
|---|---|
| Wiederholgenauigkeit | ± 0,005 mm |
| Positioniergenauigkeit | ± 0,005 mm |
| Hydrauliksystem | |
|---|---|
| Leistung Motor | 0,75 kW |
| Tankinhalt | 50 l |
| Kühlschmiermittelsystem | |
|---|---|
| Leistung Kühlmittelpumpe | 375 W |
| Tankinhalt | 170 l |
| Maschinendaten | |
|---|---|
| Futterdurchlass Durchmesser | 52 mm |
| Motor(en) | |
|---|---|
| Drehmoment Antriebsmotor | 70 Nm |
| Reitstock | |
|---|---|
| Aufnahme | Mk 4 |
| Pinolenhub | 150 mm |
| Pinolendurchmesser | 65 mm |
| Spindel | |
|---|---|
| Spindelaufnahme | DIN ISO 702-1 Nr. 6 |
| Spindelbohrung/Stangendurchlass Durchmesser | 65 mm |
| Steuerung | |
|---|---|
| Typ | Sinumerik 828D PPU 271 |
| Systemsoftware | SW 24 |
| CNC Speicher | 3 MB |
| Look Ahead | 50 |
| Satz-Wechselzeit | 3 ms |
| Anzahl der Werkzeuge | 128 |
| Verfahrweg | |
|---|---|
| X-Achse | 260 mm |
| Z-Achse | 1150 mm |
| Vertikalspindel | |
|---|---|
| Leistung Antriebsmotor Dauerbetrieb S1 | 11 kW |
| Leistung Antriebsmotor S6-30 % Betrieb | 23 kW |
| Drehmoment Antriebsmotor | 70 Nm |
| Antriebsmotor S6-30 % Betrieb | 148 Nm |
| Vorschub Geschwindigkeit | |
|---|---|
| X-Achse | 15000 mm/min |
| Z-Achse | 15000 mm/min |
| Vorschub Kraft | |
|---|---|
| Vorschubkraft X-Achse | 7,5 kN |
| Vorschubkraft Z-Achse | 10 kN |
| Werkzeugwechsler | |
|---|---|
| Typ | hydraulisch; LS 160 VDI 40 |
| Anzahl der Werkzeugplätze | 8 St |
| Aufnahmehöhe, -breite Vierkant max. | 25 x 25 mm |
| Aufnahmedurchmesser Bohrstange max. | 32 mm |
| VPE | 1 |
Megeneinheit: Stück
Verpackungseinheit: 1
Hebevorrichtung 3514301
Zum Entladen der Maschine wird eine Hebevorrichtung benötigt
Verpackungseinheit: 1
- EMV
- Tragbares elektronisches Handrad
- Hydraulischer Werkzeugrevolver LS160 VDI40
- Hydraulisches 3-Backenfutter Ø 200 mm
- Harte und weiche Blockbacken
- Wärmetauscher
- Reitstock Endabdeckung
- 6 Stck. Maschinenfüße
- Kühlmitteleinrichtung
