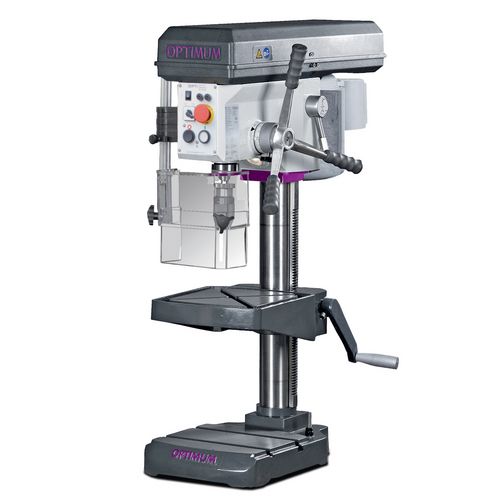

• Produktbild für OPTIdrill B 24H (400 V)
  • RiemenantriebHohe Laufruhe dank geschliffenem Vielzahn- MitnehmerBeste Kraftübertragung durch Aluminium- Riemenscheiben in Verbindung mit gezahntem GATES Qualitätskeilriemen

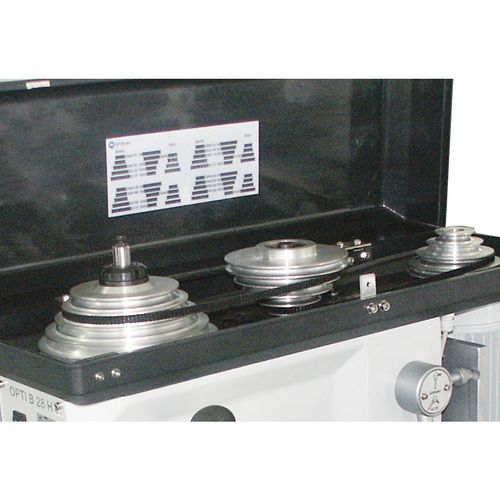

    Riemenantrieb

    • Hohe Laufruhe dank geschliffenem Vielzahn- Mitnehmer
    • Beste Kraftübertragung durch Aluminium- Riemenscheiben in Verbindung mit gezahntem GATES Qualitätskeilriemen
  • Produktbild für OPTIdrill B 24H (400 V)
  • RiemenantriebHohe Laufruhe dank geschliffenem Vielzahn- MitnehmerBeste Kraftübertragung durch Aluminium- Riemenscheiben in Verbindung mit gezahntem GATES Qualitätskeilriemen
Markenlogo zum Produkt OPTIdrill B 24H (400 V)

Tischbohrmaschine

OPTIdrill B 24H (400 V)

Robuste Tisch- und Säulenbohrmaschinen mit Keilriemenantrieb

1.545,00 EUR zzgl. Ust. / Stück
1.838,55 EUR inkl. 19% Ust. / Stück

Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.

Art.-Nr. 3020243

Haben Sie Interesse an diesem Produkt?
  • Anfrage stellen
  • Händler finden
  • Produktdetails

    • Laufruhiger und leistungsstarker Industrie-Elektromotor
    • Separater Not-Halt-Schlagschalter
    • Stabile Gußsäule
    • Messskala für Bohrtiefe
    • Präzise gearbeiteter Bohrtisch mit diagonal verlaufenden T-Nuten und umlaufende Kühlwasserrinne
    • Bohrtisch 360° drehbar
    • Keilriemenabdeckung mit Sicherheitsschalter
    • Keilriemen-Schnellspanneinrichtung
    • Langer, ergonomischer Aluminium Druckguss-Pinolenhebel aus einem Stück gegossen (B 16H / B 24H mit Softgrip-Griffen)
    • Massive, groß dimensionierte Grundplatte mit Nuten, rückseitig stark verrippt
    • Durch Wegschwenken des Bohrtisches, Grundplatte als Arbeitsfläche für besonders hohe Werkstücke verwendbar
    • Garantierte Rundlaufgenauigkeit besser als 0,015 mm in der Bohrpinole gemessen
    • Bohrspindel mit Präzisionskugellagern
    • Hochwertiges OPTIMUM Schnellspannbohrfutter im Standardlieferumfang
    • Groß dimensionierte, höhenverstellbare Schutzscheibe mit Sicherheitsschalter

    ab B 24H

    • Maschinenleuchte

    ab B 24H / 400V

    • Rechts-/Linkslauf



    Abmessungen und Gewichte
    Säulendurchmesser80 mm
    Länge ca.665 mm
    Breite/Tiefe ca.434 mm
    Höhe ca.998 mm
    Gewicht ca.92 kg
    Bohrleistung
    Bohrleistung Stahl (S235JR)24 mm
    Dauerbohrleistung Stahl (S235JR)20 mm
    Bohrtisch
    Arbeitsfläche Länge280 mm
    Arbeitsfläche Breite300 mm
    Art der T-Nutendiagonal
    T-Nuten Größe14 mm
    Drehung360 °
    Abstand Spindel - Bohrtisch max.515 mm
    Drehzahlbereich
    Drehzahlbereich350 – 4000 min¯¹
    Anzahl der Drehzahlbereiche7 Stufen
    Steuerung der Drehzahlregelungmanuell
    Elektrische Daten
    Anschlussspannung400 V
    Netzfrequenz50 Hz
    Maschinenfuß
    Abstand Spindel - Maschinenfuß max.590 mm
    Arbeitsfläche Länge280 mm
    Arbeitsfläche Breite260 mm
    T-Nuten Größe14 mm
    T-Nuten Anzahl2
    T-Nuten Abstand120 mm
    Motor(en)
    Antriebsleistung Spindelmotor0.85 kW
    Anzahl der Leistungsstufen Spindelmotor1 Stufen
    Spindel
    Pinolenhub85 mm
    SpindelaufnahmeMK 2
    Ausladung165 mm
    VPE1
    Megeneinheit: Stück
    Verpackungseinheit: 1

    • Schnellspannbohrfutter (1 - 16 mm)
    • Morsekonus MK2/B16
    • T-Nutensteine
