| Elektrische Daten | |
|---|---|
| Anschlussspannung | 380 V |
| Netzfrequenz | 50 Hz |

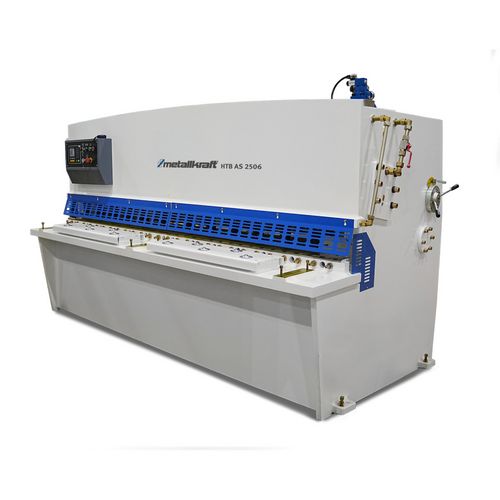

Hydraulische Schwingschnitt-Tafelblechschere
HTB AS
Schwingschnittschere mit festem Schnittwinkel
Preis auf Anfrage
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Variationen
| Allgemein | Abmessungen und Gewichte | Elektrische Daten | Preis | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Bezeichnung | Art.-Nr. | Arbeitsbreite (mm) | Schnittleistung bei Materialzugfestigkeit 400 N/mm² (mm) | Schnittleistung bei Materialzugfestigkeit 450 N/mm² (mm) | Schnittleistung bei Materialzugfestigkeit 600 N/mm² (mm) | Schnittleistung bei Materialzugfestigkeit 700 N/mm² (mm) | Niederhalter Anzahl (St) | Blechauflagearme Anzahl (St) | Hinteranschlag Verstellbereich bis (mm) | Hinteranschlag Geschwindigkeit (mm/s) | Seitenanschlag Länge (mm) | Schnittwinkel (°) | Hübe max. bei ganzer Schnittlänge (/min) | Öltank Fassungsvolumen (l) | VPE | Schnitte pro Minute | Länge (mm) | Breite / Tiefe (mm) | Höhe (mm) | Tisch Länge (mm) | Tisch Tiefe (mm) | Tisch Höhe (mm) | Länge ca. (mm) | Breite/Tiefe ca. (mm) | Höhe ca. (mm) | Gewicht ca. | Abgabeleistung (Motorleistung) (kW) | EUR zzgl. Ust. | EUR inkl. 19% Ust. | |
| HTB AS 2004 | 4601104 | 2000 | 4 | 3 | 2 | 2 | 10 | 3 | 650 | 17 | 610 | 1,5 | 33 | 140 | 1 | 2535 | 1570 | 1720 | 2300 | 390 | 795 | 2535 | 1570 | 1720 | 7,5 | Preis auf Anfrage | - | |||
| HTB AS 2006 | 4601106 | 2000 | 6 | 5 | 4 | 3 | 10 | 3 | 650 | 17 | 910 | 2 | 17 | 190 | 1 | 2550 | 1650 | 1900 | 2330 | 440 | 815 | 2550 | 1650 | 1900 | 7,5 | Preis auf Anfrage | - | |||
| HTB AS 2008 | 4601108 | 2000 | 8 | 7 | 5 | 4 | 10 | 3 | 650 | 17 | 910 | 2 | 13 | 190 | 1 | 2560 | 1650 | 1900 | 2330 | 440 | 815 | 2560 | 1650 | 1900 | 11 | Preis auf Anfrage | - | |||
| HTB AS 2504 | 4601204 | 2500 | 4 | 3 | 2 | 2 | 12 | 3 | 650 | 17 | 610 | 1,5 | 33 | 140 | 1 | 33 | 3035 | 1570 | 1720 | 2800 | 390 | 795 | 3035 | 1570 | 1720 | 3450 | 7,5 | Preis auf Anfrage | - | |
| HTB AS 2506 | 4601206 | 2500 | 6 | 5 | 4 | 3 | 12 | 3 | 650 | 17 | 910 | 2 | 17 | 190 | 1 | 17 | 3050 | 1650 | 1900 | 2830 | 440 | 815 | 3050 | 1650 | 1900 | 5450 | 7,5 | Preis auf Anfrage | - | |
| HTB AS 2508 | 4601208 | 2500 | 8 | 7 | 5 | 4 | 12 | 3 | 650 | 17 | 910 | 2 | 13 | 190 | 1 | 13 | 3060 | 1650 | 1900 | 2830 | 440 | 815 | 3060 | 1650 | 1900 | 5750 | 11 | Preis auf Anfrage | - | |
| HTB AS 2510 | 4601210 | 2500 | 10 | 8 | 6 | 5 | 12 | 3 | 800 | 17 | 910 | 2 | 13 | 190 | 1 | 13 | 3050 | 2000 | 1920 | 2830 | 510 | 815 | 3050 | 2000 | 1920 | 6950 | 15 | Preis auf Anfrage | - | |
| HTB AS 2512 | 4601212 | 2500 | 12 | 10 | 8 | 6 | 12 | 3 | 800 | 17 | 910 | 2 | 12 | 400 | 1 | 12 | 3170 | 2150 | 2180 | 2950 | 545 | 825 | 3170 | 2150 | 2180 | 9750 | 22 | Preis auf Anfrage | - | |
| HTB AS 2516 | 4601216 | 2500 | 16 | 14 | 10 | 9 | 12 | 3 | 800 | 17 | 910 | 2,5 | 13 | 400 | 1 | 13 | 3250 | 2300 | 2200 | 2950 | 545 | 825 | 3250 | 2300 | 2200 | 10950 | 22 | Preis auf Anfrage | - | |
| HTB AS 2520 | 4601220 | 2500 | 20 | 17 | 13 | 11 | 12 | 3 | 800 | 17 | 910 | 2,5 | 8 | 500 | 1 | 8 | 3300 | 2580 | 2300 | 2960 | 620 | 885 | 3300 | 2580 | 2300 | 13250 | 30 | Preis auf Anfrage | - | |
| HTB AS 3204 | 4601304 | 3200 | 4 | 3 | 2 | 2 | 14 | 3 | 650 | 17 | 910 | 1,5 | 26 | 190 | 1 | 26 | 3750 | 1640 | 1850 | 3530 | 445 | 795 | 3750 | 1640 | 1850 | 5450 | 7,5 | Preis auf Anfrage | - | |
| HTB AS 3206 | 4601306 | 3200 | 6 | 5 | 4 | 3 | 14 | 3 | 650 | 17 | 910 | 1,5 | 17 | 190 | 1 | 17 | 3750 | 1650 | 1900 | 3530 | 445 | 815 | 3750 | 1650 | 1900 | 6450 | 7,5 | Preis auf Anfrage | - | |
| HTB AS 3208 | 4601308 | 3200 | 8 | 7 | 5 | 4 | 14 | 3 | 650 | 17 | 910 | 1,5 | 13 | 190 | 1 | 13 | 3760 | 1650 | 1900 | 3530 | 445 | 815 | 3760 | 1650 | 1900 | 6750 | 11 | Preis auf Anfrage | - | |
| HTB AS 3210 | 4601310 | 3200 | 10 | 8 | 6 | 5 | 14 | 3 | 800 | 17 | 910 | 1,5 | 13 | 190 | 1 | 13 | 3800 | 2000 | 1920 | 3530 | 510 | 815 | 3800 | 2000 | 1920 | 8450 | 15 | Preis auf Anfrage | - | |
| HTB AS 3212 | 4601312 | 3200 | 12 | 10 | 8 | 6 | 14 | 3 | 800 | 17 | 910 | 2 | 10 | 400 | 1 | 10 | 3800 | 2150 | 2180 | 3650 | 545 | 825 | 3800 | 2150 | 2180 | 11450 | 22 | Preis auf Anfrage | - | |
| HTB AS 3216 | 4601316 | 3200 | 16 | 14 | 10 | 9 | 14 | 3 | 800 | 17 | 910 | 2 | 10 | 400 | 1 | 10 | 3870 | 2300 | 2180 | 3650 | 545 | 825 | 3870 | 2300 | 2180 | 12550 | 22 | Preis auf Anfrage | - | |
| HTB AS 4004 | 4601404 | 4000 | 4 | 3 | 2 | 2 | 16 | 4 | 800 | 17 | 910 | 1,5 | 23 | 190 | 1 | 23 | 4550 | 1900 | 1900 | 4325 | 510 | 800 | 4550 | 1900 | 1900 | 7450 | 7,5 | Preis auf Anfrage | - | |
| HTB AS 4006 | 4601406 | 4000 | 6 | 5 | 4 | 3 | 16 | 4 | 800 | 17 | 910 | 1,5 | 15 | 190 | 1 | 15 | 4550 | 2000 | 2000 | 4325 | 510 | 815 | 4550 | 2000 | 2000 | 8150 | 7,5 | Preis auf Anfrage | - | |
| HTB AS 4008 | 4601408 | 4000 | 8 | 7 | 5 | 4 | 16 | 4 | 800 | 17 | 910 | 1,5 | 12 | 190 | 1 | 12 | 4560 | 1960 | 1920 | 4325 | 510 | 815 | 4560 | 1960 | 1920 | 8750 | 15 | Preis auf Anfrage | - | |
| HTB AS 4010 | 4601410 | 4000 | 10 | 8 | 6 | 5 | 16 | 4 | 800 | 17 | 910 | 1,5 | 9 | 400 | 1 | 9 | 4700 | 2100 | 2200 | 4440 | 545 | 815 | 4700 | 2100 | 2200 | 11750 | 22 | Preis auf Anfrage | - | |
| HTB AS 4012 | 4601412 | 4000 | 12 | 10 | 8 | 6 | 16 | 4 | 800 | 17 | 910 | 1,75 | 8 | 400 | 1 | 8 | 4700 | 2280 | 2200 | 4440 | 545 | 825 | 4700 | 2280 | 2200 | 13750 | 22 | Preis auf Anfrage | - | |
| HTB AS 4016 | 4601416 | 4000 | 16 | 14 | 10 | 9 | 16 | 4 | 800 | 17 | 910 | 1,75 | 9 | 600 | 1 | 9 | 4700 | 2575 | 2200 | 4465 | 620 | 885 | 4700 | 2575 | 2200 | 16950 | 22 | Preis auf Anfrage | - | |
| HTB AS 5004 | 4601504 | 5000 | 4 | 3 | 2 | 2 | 19 | 5 | 800 | 17 | 910 | 1,5 | 16 | 320 | 1 | 16 | 5700 | 1900 | 2000 | 5290 | 620 | 910 | 5700 | 1900 | 2000 | 8450 | 7,5 | Preis auf Anfrage | - | |
| HTB AS 5008 | 4601508 | 5000 | 8 | 7 | 5 | 4 | 19 | 5 | 800 | 17 | 910 | 1,5 | 10 | 320 | 1 | 10 | 5600 | 2360 | 2180 | 5365 | 610 | 855 | 5700 | 2450 | 2350 | 12750 | 18,5 | Preis auf Anfrage | - | |
| HTB AS 5012 | 4601512 | 5000 | 12 | 10 | 8 | 6 | 19 | 5 | 800 | 2 | 6 | 440 | 1 | 6 | 5800 | 2450 | 2400 | 5465 | 610 | 855 | 5800 | 2450 | 2400 | 18950 | 30 | Preis auf Anfrage | - | |||
| HTB AS 6004 | 4601604 | 6000 | 4 | 3 | 2 | 2 | 22 | 5 | 800 | 17 | 910 | 1,5 | 12 | 440 | 1 | 12 | 6500 | 2460 | 2250 | 6330 | 650 | 900 | 6500 | 2460 | 2250 | 16950 | 15 | Preis auf Anfrage | - | |
| HTB AS 6006 | 4601606 | 6000 | 6 | 5 | 4 | 3 | 22 | 5 | 800 | 17 | 910 | 1,5 | 8 | 440 | 1 | 8 | 6550 | 2470 | 2500 | 6365 | 610 | 915 | 6550 | 2470 | 2500 | 19450 | 15 | Preis auf Anfrage | - | |
| HTB AS 6008 | 4601608 | 6000 | 8 | 7 | 5 | 4 | 22 | 5 | 800 | 17 | 910 | 1,5 | 9 | 440 | 1 | 9 | 6600 | 2450 | 2500 | 6365 | 610 | 915 | 6600 | 2470 | 2500 | 21450 | 18,5 | Preis auf Anfrage | - | |
| HTB AS 6010 | 4601610 | 6000 | 10 | 8 | 6 | 5 | 22 | 5 | 800 | 910 | 1,5 | 6 | 440 | 1 | 6 | 6600 | 2100 | 2300 | 6365 | 6600 | 2590 | 2700 | 27450 | 22 | Preis auf Anfrage | - | ||||
| HTB AS 6012 | 4601612 | 6000 | 12 | 10 | 8 | 6 | 22 | 5 | 800 | 910 | 2 | 5 | 440 | 1 | 5 | 6600 | 2600 | 2700 | 6365 | 6600 | 2600 | 2700 | 30950 | 30 | Preis auf Anfrage | - | ||||
Anzuzeigende Attribute auswählen
Allgemein
- Arbeitsbreite
- Schnittleistung bei Materialzugfestigkeit 400 N/mm²
- Schnittleistung bei Materialzugfestigkeit 450 N/mm²
- Schnittleistung bei Materialzugfestigkeit 600 N/mm²
- Schnittleistung bei Materialzugfestigkeit 700 N/mm²
- Niederhalter Anzahl
- Blechauflagearme Anzahl
- Hinteranschlag Verstellbereich bis
- Hinteranschlag Geschwindigkeit
- Seitenanschlag Länge
- Schnittwinkel
- Hübe max. bei ganzer Schnittlänge
- Öltank Fassungsvolumen
- VPE
- Schnitte pro Minute
Abmessungen und Gewichte
- Länge
- Breite / Tiefe
- Höhe
- Tisch Länge
- Tisch Tiefe
- Tisch Höhe
- Länge ca.
- Breite/Tiefe ca.
- Höhe ca.
- Gewicht ca.
Elektrische Daten
- Abgabeleistung (Motorleistung)
Preis
- zzgl. Ust.
- inkl. 19% Ust.
Produktdetails
- NC-Steuerung Estun E21S
- Motorisch gesteuerter Hinteranschlag mit Kugelumlaufspindeln
- Manuelle Schnittspaltverstellung zentral über ein Handrad mit Skala
- Groß dimensionierte hydraulische Niederhalter zur sicheren Fixierung des Blechs während des Schneidvorgangs
- Tischauflagen besetzt mit Transferkugeln für leichtere Handhabung von schweren und großen Teilen
- Rückraumsicherung über Sicherheitslichtvorhang
- Wartungsarme Hydraulik von „Bosch Rexroth“ und „Schneider“ Elektrokomponenten
| Herstellerinfos | |
|---|---|
| Hersteller | Stürmer Maschinen GmbH |
| Adresse | Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland |
