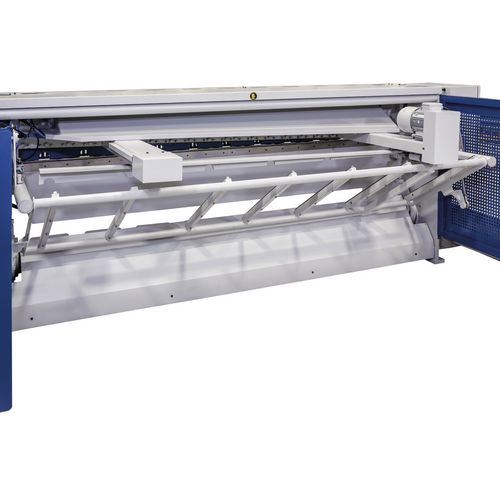

  • Pneumatische Dünnblechhochhaltevorrichtung mit Rollen, Bild zeigt Materialauswurf in den Rückraum

    Pneumatische Dünnblechhochhaltevorrichtung mit Rollen, Bild zeigt Materialauswurf in den Rückraum

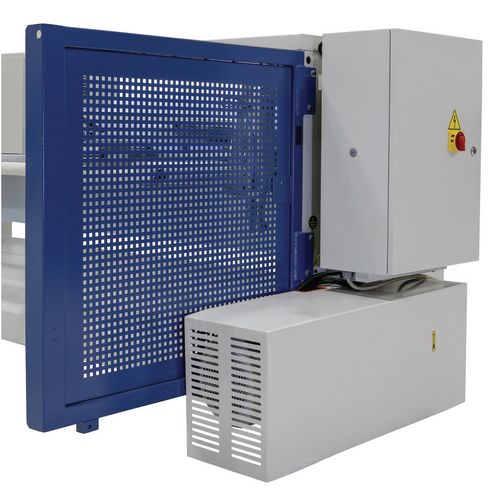

  • Rückraumsicherung mit Seitenblechen und Lichtschranke

    Rückraumsicherung mit Seitenblechen und Lichtschranke

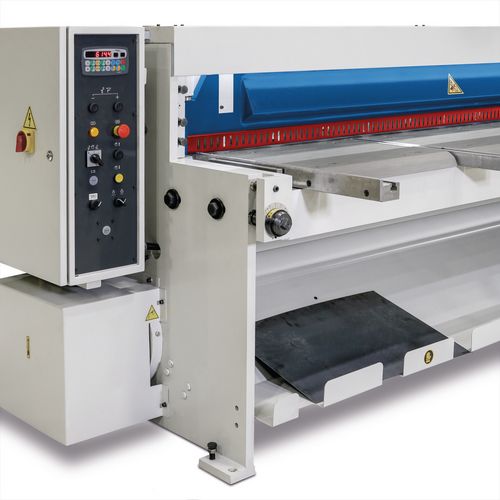

  • Bedienpult an der linken Maschinenseite

    Bedienpult an der linken Maschinenseite

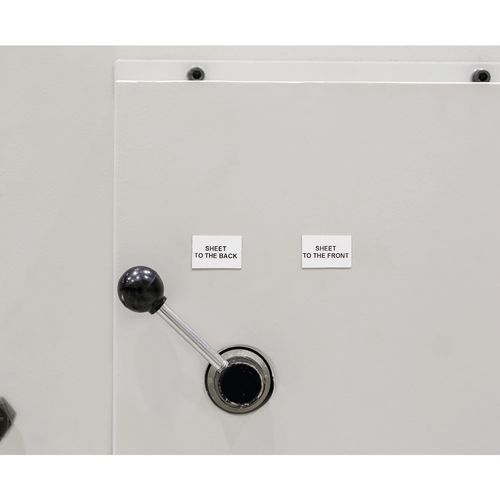

  • Wahlhebel für Auswurf nach vorne/hinten

    Wahlhebel für Auswurf nach vorne/hinten

  • Produktbild für
  • Pneumatische Dünnblechhochhaltevorrichtung mit Rollen, Bild zeigt Materialauswurf zur Bedienerseite
  • Pneumatische Dünnblechhochhaltevorrichtung mit Rollen, Bild zeigt Materialauswurf in den Rückraum
  • Rückraumsicherung mit Seitenblechen und Lichtschranke
  • Bedienpult an der linken Maschinenseite
  • Wahlhebel für Auswurf nach vorne/hinten
Markenlogo zum Produkt

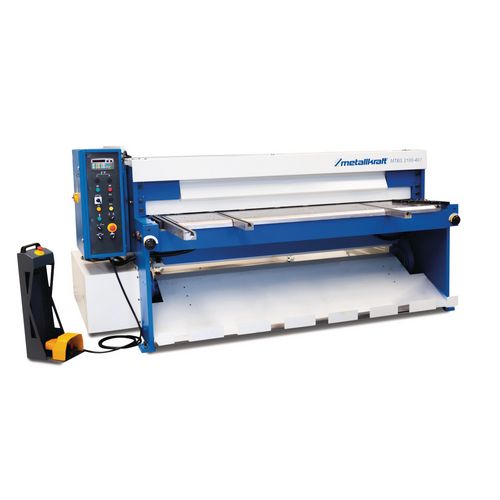

Motorische Tafelblechschere

MTBS T

Mit NC-gesteuertem Hinteranschlag, Blechauswurf nach vorne und hinten und manueller Schnittspaltverstellung

Ab 27.390,00 EUR zzgl. Ust. / Stück
Ab 32.594,10 EUR inkl. 19% Ust. / Stück

Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.

Haben Sie Interesse an diesem Produkt?
  • Anfrage stellen
  • Händler finden
  • Variationen

    AllgemeinAbmessungen und GewichteElektrische Daten Preis
    BezeichnungArt.-Nr.Arbeitsbreite (mm)Schnittleistung bei Materialzugfestigkeit 400 N/mm² (mm)Schnittleistung bei Materialzugfestigkeit 450 N/mm² (mm)Schnittleistung bei Materialzugfestigkeit 700 N/mm² (mm)Blechauflagearme Anzahl (St)Motorleistung Hinteranschlag (kW)Schnittwinkel (°)Hübe max. bei ganzer Schnittlänge (/min)VPE Tisch Länge (mm)Tisch Tiefe (mm)Tisch Höhe (mm)Tiefe Maschinenkörper (mm)Länge ca. (mm)Breite/Tiefe ca. (mm)Höhe ca. (mm)Gewicht ca. (kg)Aufnahmeleistung (kW)Gesamt Anschlusswert (kW)EUR zzgl. Ust.EUR inkl. 19% Ust.
    MTBS 1350-30 T38156131350331.520,372,2401150742080068020702120111011903.5427.390,0032.594,10
    MTBS 1540-40 T38156151540442.520.372401171853086087023202360128022406.276,833.690,0040.091,10
    MTBS 2100-40 T38156202100442.530.371,8381227853086087028802360128026508.45938.090,0045.327,10
    MTBS 2550-40 T38156252550442.530.371,8381271853086087033202360128030508.45941.090,0048.897,10
    MTBS 3130-30 T38156303050331.530.371,5381330953086087039102360128036608.45947.500,0056.525,00
    MTBS 3130-40 T38156313050442.530.371,53813400530900108039102500150050008.45951.990,0061.868,10
    Anzuzeigende Attribute auswählen
    Allgemein
    Abmessungen und Gewichte
    Elektrische Daten
    Preis
    Aktionspreis

    Produktdetails

    • Pneumatischer Blechsupport, Blechauswurf nach vorne oder hinten über Kippschalter steuerbar
    • Auf Rundwellen geführter und über Kugelumlaufspindel angetriebener Hinteranschlag 750 mm
    • Tischauflagen aus Edelstahl mit Transferkugeln für komfortables Materialhandling
    • Positioniersteuerung des Hinteranschlags Maper HT071 mit digitaler Maßanzeige
    • Schwere und robuste Stahlausführung in Schweißkonstruktion
    • Konstanter, niedriger Schnittwinkel für optimale Schnittergebnisse
    • Seitenanschlag 1000 mm mit Skala und T-Nut
    • Zwei Materialauflagearme 500 mm mit T-Nut
    • Kugeln im Auflagetisch für leichteren Materialtransport
    • Schnittspaltverstellung mittels Noniusringen
    • Hochwertiges, für Edelstahl geeignetes Messer
    • LED-Beleuchtung des Schnittbereichs
    • Durchgehende Fingerschutzeinrichtung
    • Mobiles Fußpedal mit NOTAUS-Schalter
    • Alle beweglichen Teile wartungsarm gelagert
    • Elektrik von Siemens und Schneider



    • Dünnbleche werden gestützt, um maßhaltig am Hinteranschlag anlegen zu können
    • pneumatische Blechhaltevorrichtung mit Wahlhebel für die Richtung der Blechrutsche
    • Bediener kann wählen, ob der Abschnitt in den Rückraum oder zur Bedienerseite fällt



    Hinteranschlag Verstellbereich bis750 mm
    Hinteranschlag Geschwindigkeit28 mm/s
    Seitenanschlag Länge1000 mm
    Schnittspaltverstellung min.0.05 mm
    Schnittspaltverstellung max.0.4 mm
    Elektrische Daten
    Anschlussspannung400 V
    Netzfrequenz50 Hz
    Megeneinheit: Stück
