| Abmessungen und Gewichte | |
|---|---|
| Länge ca. | 970 mm |
| Breite/Tiefe ca. | 975 mm |
| Höhe ca. | 1025 mm |
| Gewicht ca. | 200 kg |

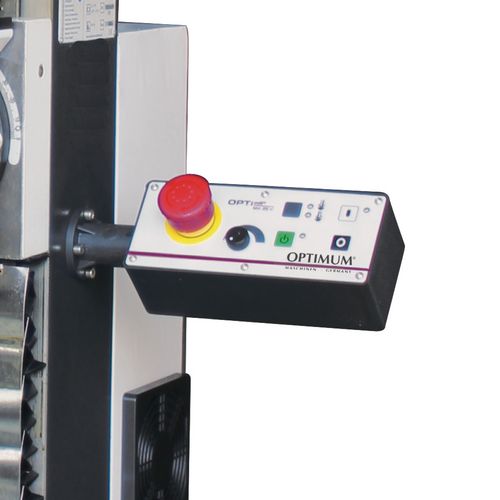

Bedienpanel
- Bedienerfreundliche Folientastatur mit Touch- und Schalterbedienung
- Leicht zu reinigen
- Exzellente Bedienbarkeit
- Hohe Mobilität durch Herausnehmen des Bedien-panels aus der Halterung
Energiekette
- Schonende Leitungsführung
SIEMENS Umrichter SINAMICS V20
- Zur Steigerung der Energieeffizienz ist der Umrichter mit einem energieoptimalen Steuerungsverfahren mit automatischer Flussabsenkung ausgerüstet
- Größerer Spannungsbereich, fortschrittliche Kühlung und lackierte Elektronikbaugruppen

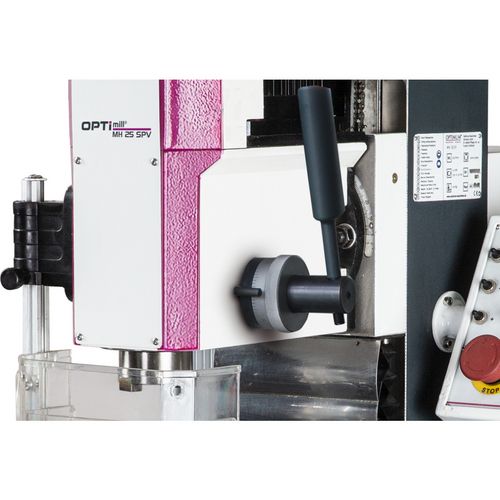

Manuelles Schnellwechsel Spannsystem
- Der Fräskopf ist mit Spannzange für Anzugsbolzen BT30x45° ausgerüstet
- Leichter Wechsel durch Pinolenhebel mit Funktion für Werkzeug- Schnellspannsystem

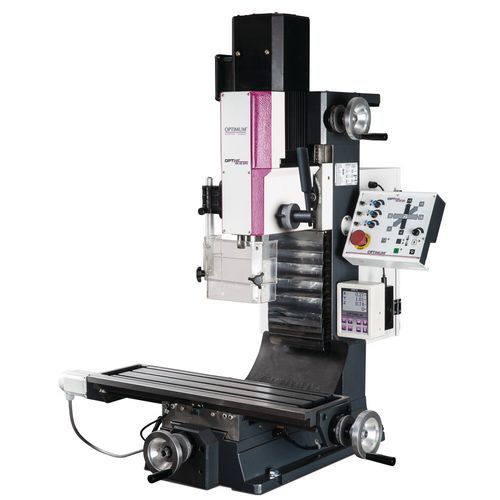

Fräsmaschine
OPTImill MH 25SPV
Stabile Fräsmaschinen mit elektronisch stufenlos regelbarem Antrieb, Schrittmotoren und digitaler Positionsanzeige DRO 5
5.069,00
EUR zzgl. Ust. / Stück
6.032,11
EUR inkl. 19% Ust. / Stück
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Art.-Nr. 3338161
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Inverter-Motor
- Präzise verarbeitet
- Übersichtliches Bedienpanel mit bedienerfreundlicher Folientastatur
- Besonders ruhiger Lauf
- Gegengewicht erleichtert das Verstellen der Z-Achse
- Stufenlose Drehzahlregelung
- Einfacher Werkzeugwechsel durch Werkzeugschnellspannsystem
- Vorschubspindeln einstellbar durch nachstellbare Spindelmuttern
- Stabile Schwalbenschwanzführung, präzisionsgeschliffen und geschabt mit nachstellbaren Keilleisten
- Schrägkugellager in den Achsen
- Höhenverstellbare, groß dimensionierte Schutzscheibe mit Mikroschalter
- Getriebekopf ± 45° neigbar
- Rechts-/Linkslauf
- Leicht ablesbare Drehzahlanzeige im Fräskopf
- Stufenlos einstellbarer Vorschub in allen Achsen
- Eilgang X-/Y-Achse für schnelle Positionierung
- Digitale 3-Achsen Positionsanzeige DRO 5
- Endabschaltung des Vorschubs

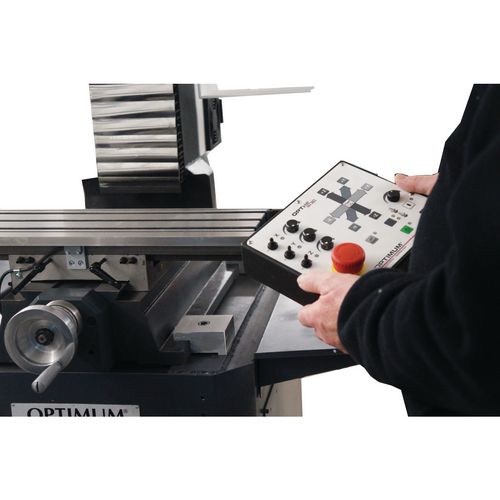

- Bedienpanel transportabel
- Bei Spindelstillstand schaltet der Vorschub ab
- Endschalter für alle drei Achsen
| Bohr-Fräskopf | |
|---|---|
| Bohr-Fräskopf Neigebereich | ± 45 ° |
| Bohr-Fräsleistung | |
|---|---|
| Messerkopfgröße max. | 50 mm |
| Schaftfräsergröße max. | 25 mm |
| Eilgang Geschwindigkeit | |
|---|---|
| X-Achse | 150 – 930 mm/min |
| Y-Achse | 100 – 580 mm/min |
| Z-Achse | 80 – 450 mm/min |
| Elektrische Daten | |
|---|---|
| Gesamt Anschlusswert | 2 kW |
| Anschlussspannung | 230 V |
| Netzfrequenz | 50 Hz |
| Frästisch horizontal | |
|---|---|
| Länge | 620 mm |
| Breite | 180 mm |
| Abstand Vertikalspindel - Frästisch min. | 0 mm |
| Abstand Vertikalspindel - Frästisch max. | 300 mm |
| T-Nuten Größe | 12 mm |
| T-Nuten Anzahl | 3 |
| T-Nuten Abstand | 50 mm |
| Traglast max. | 30 kg |
| Normen und Zulassungen | |
|---|---|
| Norm | DIN EN 55011 |
| EMV-Klasse | C2 |
| Verfahrweg | |
|---|---|
| X-Achse manuell | 400 mm |
| Y-Achse manuell | 210 mm |
| Z-Achse manuell | 270 mm |
| X-Achse automatisch | 380 mm |
| Y-Achse automatisch | 130 mm |
| Z-Achse automatisch | 190 mm |
| Vertikalspindel | |
|---|---|
| Ausladung | 185 mm |
| Spindelaufnahme | BT 30 |
| Drehzahlbereich | 200 – 4000 min¯¹ |
| Anzahl der Drehzahlbereiche | 1 |
| Steuerung der Drehzahlregelung | elektronisch regelbar |
| Vertikalspindel Leistung Normalbetrieb | 1,5 kW |
| Vertikalspindel Drehmoment Normalbetrieb | 10 Nm |
| Vorschub Geschwindigkeit | |
|---|---|
| X-Achse | 150 mm/min |
| Y-Achse | 100 mm/min |
| Z-Achse | 80 mm/min |
| Vorschubmotor Drehmoment | |
|---|---|
| X-Achse Dauerbetrieb S1 | 2,2 Nm |
| Y-Achse Dauerbetrieb S1 | 2,2 Nm |
| Z-Achse Dauerbetrieb S1 | 4,2 Nm |
| VPE | 1 |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
| Digitale Positionsanzeige | DRO 5 |
