| Abmessungen und Gewichte | |
|---|---|
| Länge ca. | 745 mm |
| Breite/Tiefe ca. | 650 mm |
| Höhe ca. | 950 mm |
| Gewicht ca. | 120 kg |

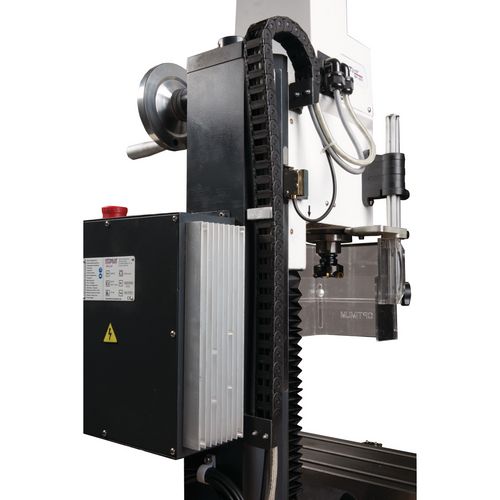

Energiekette
- Schonende Leitungsführung
Mechanisches Schnellwechsel Spannsystem
- Fräskopf mit einer Spannzange für Anzugsbolzen BT20x45° ausgerüstet
- Leichter Wechsel durch Bewegen des Pinolenhebels nach oben

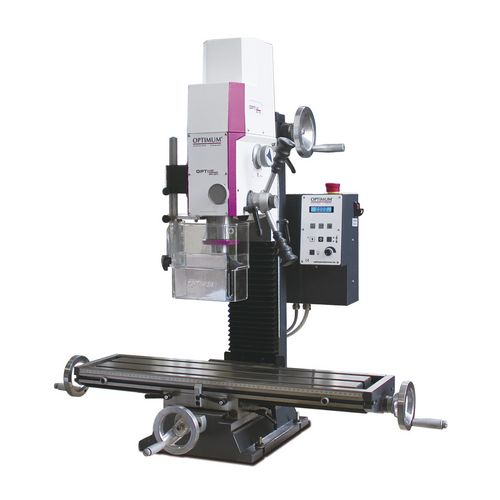

Bohr-Fräsmaschine
OPTImill MH 22V
Stabil, mit elektronisch stufenlos regelbarem Antrieb
2.260,00
EUR zzgl. Ust. / Stück
2.689,40
EUR inkl. 19% Ust. / Stück
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Art.-Nr. 3338135
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Präzise verarbeitet

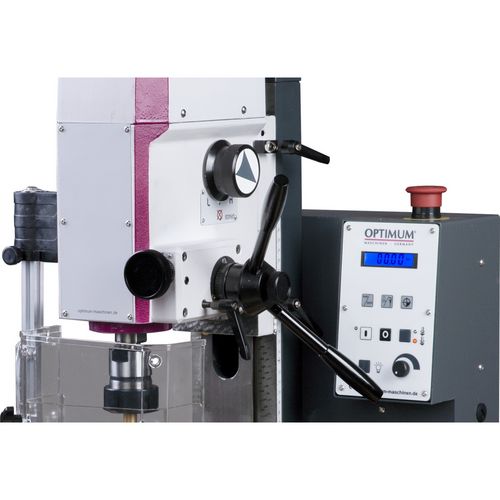

- Übersichtliches Bedienpanel mit bedienerfreundliche Folientastatur
- Sicherheitselektrik in 24 Volt-Ausführung
- Gut ablesbares digitales Display für Drehzahl und Bohrtiefe
- Not-Halt-Schlagschalter
- Motor mit zweistufige Getriebeübersetzung für eine kraftvolle Übertragung der Motorleistung
- Leistungsstarker Gleichstrom-Motor mit permanenter Stromüberwachung
- Steuerelektronik mit integrierte Relais-Steuerung
- Bohr-Fräskopf um ±60° neigbar, für Fräs- und Bohrarbeiten in jeder Winkellage
- Vorschubspindeln spielfrei einstellbar durch nachstellbare Spindelmuttern
- Rechts-/Linkslauf
- Maschinenlampe
- Hohe Rundlaufgenauigkeit durch Kegelrollenlager ≤ 0,015 mm in der Pinole gemessen
- Stabile Schwalbenschwanzführung mit nachstellbaren Keilleisten
- Massiver präzise oberflächenbearbeiteter Kreuztisch mit T-Nuten
- Einstellbare Endanschläge
- Bohrung für leichtes Ölen der Trapezspindel
- Zweireihige Schrägkugellager in den Achsen, spielfrei einstellbar
- Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders
- Feinvorschub
- X-, Y- und Z-Achse mit vorbereiteter Nut für die nachträgliche Montage der Magnetbänder
- Faltenbalg als Führungsschutz
- Mechanisches Schnellwechsel-Spannsystem
| Bohr-Fräskopf | |
|---|---|
| Fräskopf Schwenkbereich | ± 60 ° |
| Bohr-Fräsleistung | |
|---|---|
| Messerkopfgröße max. | 52 mm |
| Schaftfräsergröße max. | 12 mm |
| Bohrleistung Stahl (S235JR) | 20 mm |
| Dauerbohrleistung Stahl (S235JR) | 16 mm |
| Elektrische Daten | |
|---|---|
| Leistung Antriebsmotor | 0,95 kW |
| Anschlussspannung | 230 V |
| Netzfrequenz | 50 Hz |
| Frästisch horizontal | |
|---|---|
| Länge | 700 mm |
| Breite | 180 mm |
| T-Nuten Größe | 12 mm |
| T-Nuten Anzahl | 3 |
| T-Nuten Abstand | 63 mm |
| Traglast max. | 50 kg |
| Kreuztisch | |
|---|---|
| Abstand Vertikalspindel - Kreuztisch | 360 mm |
| Normen und Zulassungen | |
|---|---|
| Norm | DIN EN 55011 |
| EMV-Klasse | C2 |
| Verfahrweg | |
|---|---|
| X-Achse manuell | 480 mm |
| Y-Achse manuell | 175 mm |
| Z-Achse manuell | 270 mm |
| Vertikalspindel | |
|---|---|
| Ausladung | 170 mm |
| Spindelaufnahme | BT 20 |
| Drehzahlbereich | 90 – 3000 min¯¹ |
| Anzahl der Drehzahlbereiche | 2 |
| Steuerung der Drehzahlregelung | elektronisch |
| Pinolendurchmesser | 60 mm |
| Pinolenhub | 45 mm |
| VPE | 1 |
