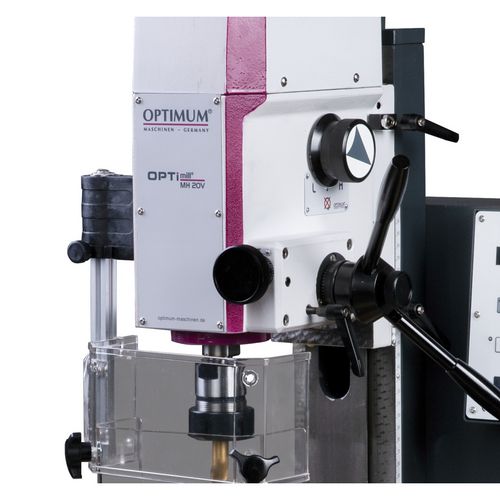

• Abb.: MH 20VL mit optionalem Futter und Fäser

    Abb.: MH 20VL mit optionalem Futter und Fäser

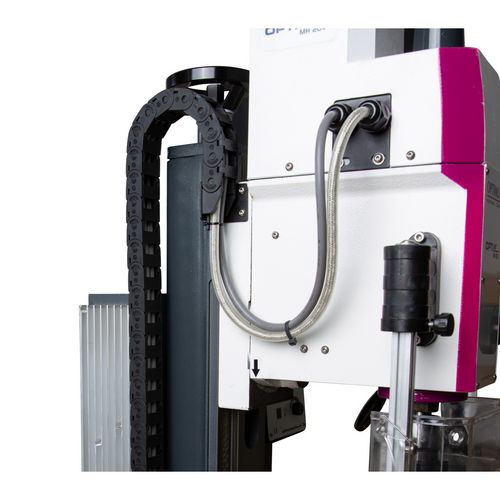

  • EnergieketteSchonende Leitungsführung

    Energiekette

    • Schonende Leitungsführung
  • VorschubManueller  Feinvorschub

    Vorschub

    • Manueller Feinvorschub

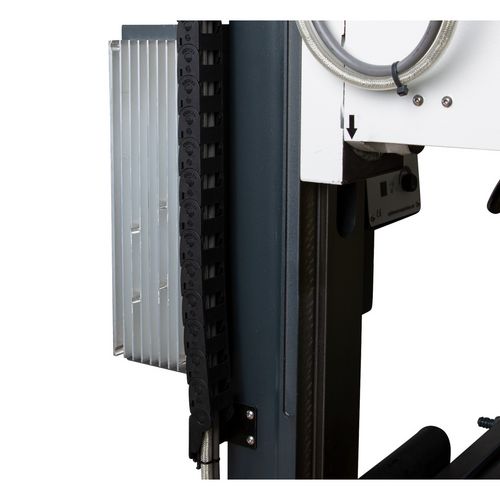

  • KühlkörperZur Kühlung der ElektronikGute Wärmeleitfähigkeit

    Kühlkörper

    • Zur Kühlung der Elektronik
    • Gute Wärmeleitfähigkeit

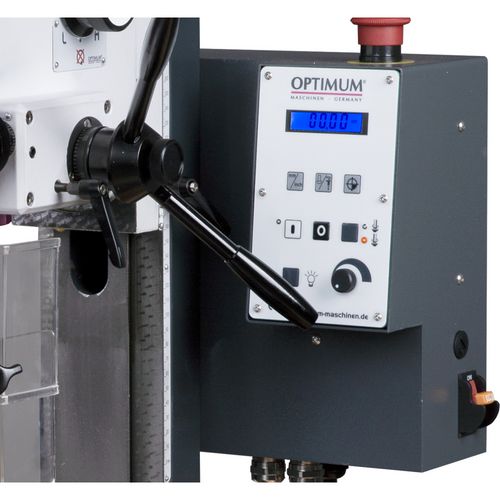

  • BedienpanelÜbersichtliches Bedienpanel mit bedienerfreundlicher FolientastaturGut ablesbares digitales Display für Drehzahl und Bohrtiefe

    Bedienpanel

    • Übersichtliches Bedienpanel mit bedienerfreundlicher Folientastatur
    • Gut ablesbares digitales Display für Drehzahl und Bohrtiefe

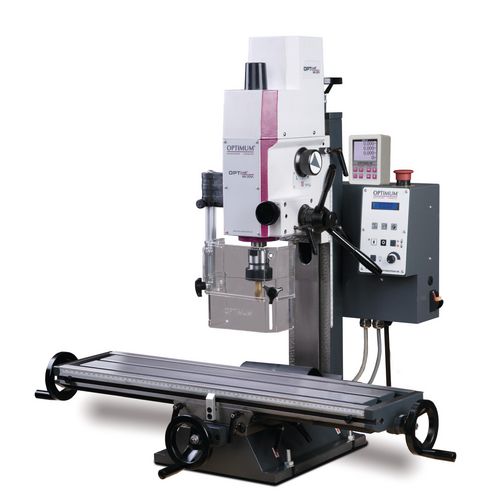

  • Produktbild für OPTImill MH 20VLD
  • Abb.: MH 20VL mit optionalem Futter und Fäser
  • EnergieketteSchonende Leitungsführung
  • VorschubManueller  Feinvorschub
  • KühlkörperZur Kühlung der ElektronikGute Wärmeleitfähigkeit
  • BedienpanelÜbersichtliches Bedienpanel mit bedienerfreundlicher FolientastaturGut ablesbares digitales Display für Drehzahl und Bohrtiefe
  • Produktbild für OPTImill MH 20VLD
Markenlogo zum Produkt OPTImill MH 20VLD

Bohr-Fräsmaschine

OPTImill MH 20VLD

Stabile Bohr-Fräsmaschinen mit elektronisch stufenlos regelbarem Antrieb und mit größerem Verfahrweg in der X-Achse und digitaler Positionsanzeige DRO 5

2.465,00 EUR zzgl. Ust. / Stück
2.933,35 EUR inkl. 19% Ust. / Stück

Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.

Art.-Nr. 3338133

Haben Sie Interesse an diesem Produkt?
  • Anfrage stellen
  • Händler finden
  • Produktdetails

    • Präzise verarbeitet
    • Hohe Rundlaufgenauigkeit durch Kegelrollenlager ≤ 0,015 mm in der Pinole gemessen
    • Motor mit zweistufiger Getriebeübersetzung für eine kraftvolle Übertragung der Motorleistung
    • Leistungsstarker Gleichstrom-Motor mit permanenter Stromüberwachung
    • Luftfilter für Motor
    • Neue Elektrik mit verbessertem Motorschutz (erweiterte Platine und Platine für EMV)
    • Sicherheitselektrik in 24 Volt-Ausführung
    • Steuerelektronik mit integrierter Relais-Steuerung
    • Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten und nachstellbaren Keilleisten
    • Einstellbare Endanschläge
    • Stabile Schwalbenschwanzführung mit nachstellbaren Keilleisten
    • Spiel der Vorschubspindeln einstell- und nachstellbar
    • Not-Halt-Schlagschalter
    • Bohr-Fräskopf um ±60° neigbar
    • Rechts-/Linkslauf
    • Maschinenlampe
    • Zweireihige Schrägkugellager in den Achsen, spielfrei einstellbar
    • Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders
    • Vorbereitung für den Anbau der digitalen Positionsanzeige DRO5 in der X- und Y-Achse (vorbereitete Nut für die nachträgliche Montage der Magnetbänder)
    • Abschließbarer Hauptschalter



    Abmessungen und Gewichte
    Länge ca.770 mm
    Breite/Tiefe ca.714 mm
    Höhe ca.917 mm
    Gewicht ca.99 kg
    Bohr-Fräskopf
    Fräskopf Schwenkbereich± 60 °
    Bohr-Fräsleistung
    Messerkopfgröße max.52 mm
    Schaftfräsergröße max.20 mm
    Bohrleistung Stahl (S235JR)16 mm
    Dauerbohrleistung Stahl (S235JR)12 mm
    Elektrische Daten
    Anschlussspannung230 V
    Netzfrequenz50 Hz
    Frästisch horizontal
    Länge700 mm
    Breite180 mm
    T-Nuten Größe12 mm
    T-Nuten Anzahl3
    T-Nuten Abstand63 mm
    Traglast max.50 kg
    Kreuztisch
    Abstand Vertikalspindel - Kreuztisch255 mm
    Normen und Zulassungen
    NormDIN EN 55011
    EMV-KlasseC1
    Verfahrweg
    X-Achse manuell480 mm
    Y-Achse manuell175 mm
    Z-Achse manuell210 mm
    Vertikalspindel
    Ausladung170 mm
    SpindelaufnahmeMK 2
    Drehzahlbereich100 – 3000 min¯¹
    Anzahl der Drehzahlbereiche2
    Steuerung der Drehzahlregelungelektronisch regelbar
    Leistung Antriebsmotor S6-30 % Betrieb0,75 kW
    VPE1
    Megeneinheit: Stück
    Verpackungseinheit: 1

    • Kegeldorn MK2/B16
    • Anzugsstange M 10
    • Bedienwerkzeug

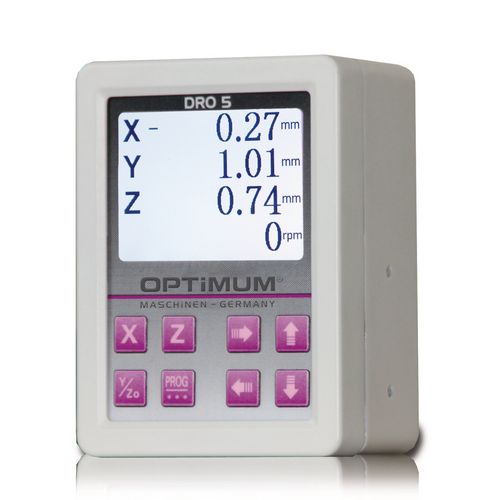

    Digitale PositionsanzeigeDRO 5
