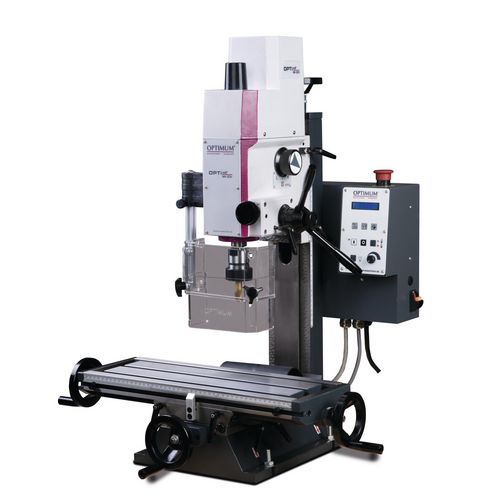

    • Produktbild für OPTImill MH 20V

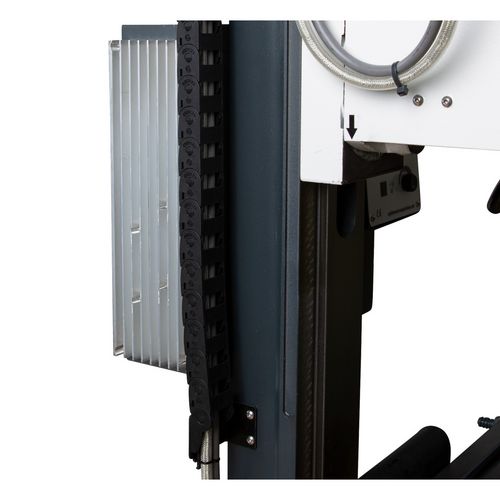

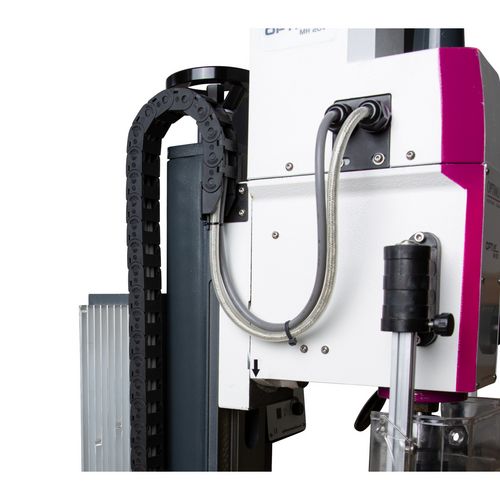

    • Energiekette<ul><li>Schonende Leitungsführung</li></ul>

      Energiekette

      • Schonende Leitungsführung

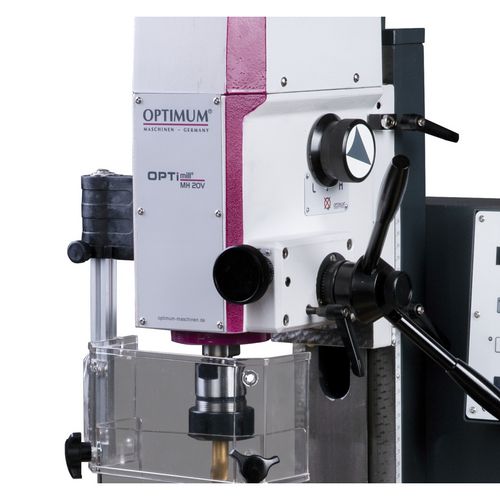

    • Vorschub<ul><li>Manueller Pinolenvorschub mit Feinvorschub</li></ul>

      Vorschub

      • Manueller Pinolenvorschub mit Feinvorschub
    • Produktbild für OPTImill MH 20V
    • Energiekette<ul><li>Schonende Leitungsführung</li></ul>
    • Vorschub<ul><li>Manueller Pinolenvorschub mit Feinvorschub</li></ul>
    Markenlogo zum Produkt OPTImill MH 20V

    Bohr-Fräsmaschine

    OPTImill MH 20V

    Stabile Bohr-Fräsmaschinen mit elektronisch stufenlos regelbarem Antrieb

    1.399,00 EUR zzgl. MwSt / Stück
    1.622,84 EUR inkl. 16% MwSt / Stück
    Aktionspreis *
    1.259,00 EUR zzgl. MwSt / Stück
    1.460,44 EUR inkl. 16% MwSt / Stück

    Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
    * Aktionspreis gültig bis 28.02.2021 in Deutschland.

    Art.-Nr. 3338131

    Haben Sie Interesse an diesem Produkt?
  • Anfrage stellen
  • Händler finden

    • Produktdetails

    • Präzise verarbeitet
    • Hohe Rundlaufgenauigkeit durch Kegelrollenlager ≤ 0,015 mm in der Pinole gemessen
    • Motor mit zweistufiger Getriebeübersetzung für eine kraftvolle Übertragung der Motorleistung
    • Manueller Pinolenvorschub mit Feinvorschub
    • Leistungsstarker Gleichstrom-Motor mit permanenter Stromüberwachung
    • Sicherheitselektrik in 24 Volt-Ausführung
    • Steuerelektronik mit integrierter Relais-Steuerung

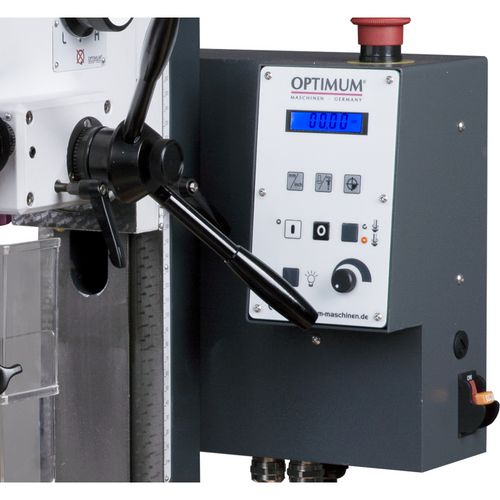

    • Übersichtliches Bedienpanel mit bedienerfreundlicher Folientastatur
    • Gut ablesbares digitales Display für Drehzahl und Bohrtiefe
    • Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten und nachstellbaren Keilleisten
    • Einstellbare Endanschläge
    • Stabile Schwalbenschwanzführung mit nachstellbaren Keilleisten
    • Not-Halt-Schlagschalter
    • Bohr-Fräskopf um ±60° neigbar
    • Fräsfeinvorschub
    • Rechts-/Linkslauf
    • Maschinenlampe
    • Zweireihige Schrägkugellager in den Achsen, spielfrei einstellbar
    • Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders
    • X-, Y- und Z-Achse mit vorbereiteter Nut für die nachträgliche Montage der Magnetbänder



    Abmessungen und Gewichte
    Länge ca.750 mm
    Breite/Tiefe ca.650 mm
    Höhe ca.820 mm
    Gewicht ca.94 kg
    Bohr-Fräsleistung
    Messerkopfgröße max.52 mm
    Schaftfräsergröße max.20 mm
    Bohrleistung Stahl (S235JR)16 mm
    Dauerbohrleistung Stahl (S235JR)12 mm
    Elektrische Daten
    Anschlussspannung230 V
    Netzfrequenz50 Hz
    Frästisch horizontal
    Länge510 mm
    Breite180 mm
    Abstand Vertikalspindel - Frästisch min.255 mm
    Abstand Vertikalspindel - Frästisch max.255 mm
    T-Nuten Größe12 mm
    T-Nuten Anzahl3
    T-Nuten Abstand63 mm
    Traglast max.40 kg
    Normen und Zulassungen
    NormDIN EN 55011
    EMV-KlasseC1
    Verfahrweg
    X-Achse manuell280 mm
    Y-Achse manuell175 mm
    Z-Achse manuell210 mm
    Vertikalspindel
    Ausladung170 mm
    SpindelaufnahmeMK 2
    Drehzahlbereich100 – 3000 min¯¹
    Anzahl der Drehzahlbereiche2
    Steuerung der Drehzahlregelungelektronisch regelbar
    Leistung Antriebsmotor S6-30 % Betrieb0,75 kW
    Drehbereich Fräskopf Z - X Ebene60 °
    Pinolendurchmesser60 mm
    Pinolenhub50 mm
    VPE1
    Megeneinheit: Stück
    Verpackungseinheit: 1
