| Abmessungen und Gewichte | |
|---|---|
| Länge ca. | 505 mm |
| Breite/Tiefe ca. | 465 mm |
| Höhe ca. | 795 mm |
| Gewicht ca. | 62 kg |

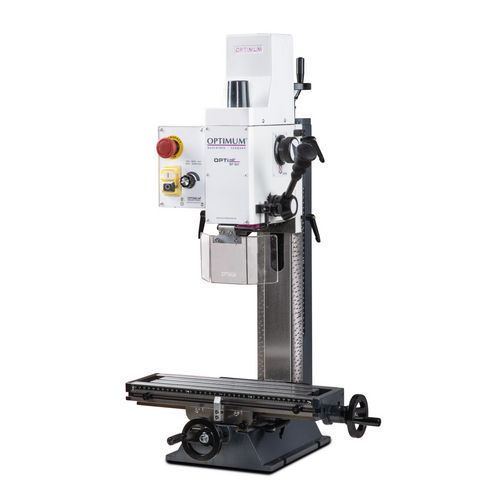

OPTImill BF 16Vario mit optionalem Zubehör
Bohr-Fräsmaschine
OPTImill BF 16Vario
Kleine Bohr-Fräsmaschine mit elektronisch stufenlos regelbarem Antrieb für den Modellbauer
1.099,00
EUR zzgl. Ust. / Stück
1.307,81 EUR inkl. 19% Ust. / Stück
1.307,81 EUR inkl. 19% Ust. / Stück
Aktionspreis *
1.029,00 EUR zzgl. Ust. / Stück1.224,51 EUR inkl. 19% Ust. / Stück
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
* Aktionspreis gültig bis 28.02.2025 in Deutschland.
Art.-Nr. 3338116
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Vielseitige Einsatzmöglichkeiten
- Zweistufige Getriebeübersetzung
- Werkzeugaufnahme MK 2
- Sicherheitselektrik in 24 Volt-Ausführung
- EMV-Filterklasse C1
- Bohr-Fräskopf beidseitig um ± 90° neigbar dadurch Bohr- und Fräsarbeiten in Winkellage nach Bedarf
- Höhenverstellbare und groß dimensionierte Schutzscheibe mit Mikroschalter
- Genaue Zustellung durch positionierbare Skalenringe an allen Handrädern

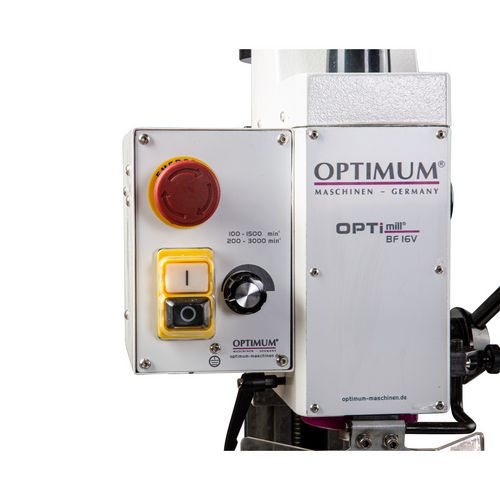

- Einfache und übersichtliche Bedieneinheit mit Ein-Ausschalter, Potentiometer und Not-Halt-Schlagschalter
- Stufenlos regelbare Drehzahl von 100 bis 3.000 min-1
- Hohe Rundlaufgenauigkeit durch Kegelrollenlager besser als 0,015 mm in der Pinole gemessen
- Stabile Säule mit Schwalbenschwanzführung über Keilleisten nachstellbar an allen 3 Achsen
- Spiel in der Vorschubspindel einstell- und nachstellbar
- Säule seitlich versetzbar für erweiterten Einsatzbereich

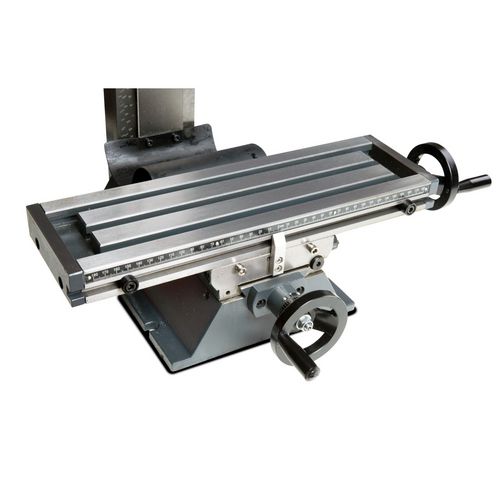

- Massiver Kreuztisch mit T-Nuten und Kühlmittelrinne sowie einstellbare Endanschlage
- Eingearbeitete Längsmaß-Skala im Kreuztisch
- Alle Verfahrwege über Skalen ablesbar
- Sauberes Fräsbild durch einzeln festklemmbare Führungen
- Preisgünstig und wertbeständig
| Bohr-Fräsleistung | |
|---|---|
| Messerkopfgröße max. | 52 mm |
| Schaftfräsergröße max. | 20 mm |
| Bohrleistung Stahl (S235JR) | 16 mm |
| Dauerbohrleistung Stahl (S235JR) | 12 mm |
| Elektrische Daten | |
|---|---|
| Anschlussspannung | 230 V |
| Netzfrequenz | 50 Hz |
| Frästisch horizontal | |
|---|---|
| Länge | 400 mm |
| Breite | 120 mm |
| Abstand Vertikalspindel - Frästisch min. | 0 mm |
| Abstand Vertikalspindel - Frästisch max. | 275 mm |
| T-Nuten Größe | 10 mm |
| T-Nuten Anzahl | 3 |
| T-Nuten Abstand | 35 mm |
| Normen und Zulassungen | |
|---|---|
| Norm | DIN EN 55011 |
| EMV-Klasse | C1 |
| Verfahrweg | |
|---|---|
| X-Achse manuell | 220 mm |
| Y-Achse manuell | 160 mm |
| Z-Achse manuell | 210 mm |
| Vertikalspindel | |
|---|---|
| Ausladung | 170 mm |
| Spindelaufnahme | MK 2 / M10 |
| Drehzahlbereich | 100 – 3000 min¯¹ |
| Anzahl der Drehzahlbereiche | 2 |
| Steuerung der Drehzahlregelung | elektronisch regelbar |
| Anzugsstange | M 10 |
| Vertikalspindel Leistung Normalbetrieb | 0,5 kW |
| Drehbereich Fräskopf Z - X Ebene | ± 90 ° |
| Pinolenhub | 50 mm |
| VPE | 1 |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
- Kegeldorn MK 2/B16
- Anzugsstange M 10
- Bedienwerkzeug
