• Abbildung mit optionalem Zubehör

    Abbildung mit optionalem Zubehör

  • STABILE BAUWEISEDynamik, Genauigkeit und ErgonomieInline-SpindelWerkzeugwechslerServo21 WerkzeugplätzeMax. Werkzeugdurchmesser 80 mmMax. Werkzeuglänge 80 mmSpindelSpindeldrehmoment S6: 116 NmAntriebsmotor S6 30% Betrieb: 22,8 kWAbstand Spindel – Tisch: 150 – 450 mmFrästischMassiv, exakt und groß dimensioniertAufspannfläche 650 x 400 mmPräzise oberflächenbearbeitetLinearführungHohe Eilganggeschwindigkeit 40000 mm/min in allen drei AchsenGusskörperQualitäts-Guss in gerippter AusführungMaschinenfüßeSechs StückOptimale Ausrichtung der Maschine

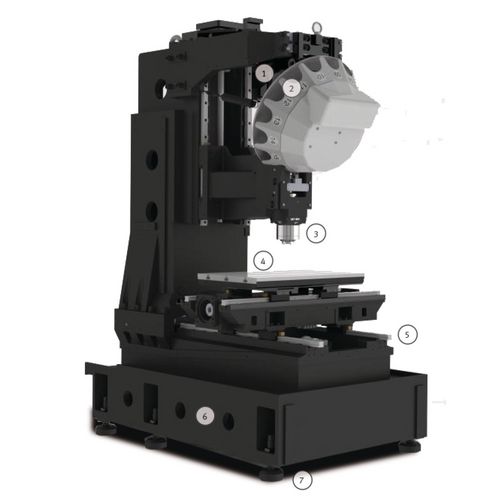

    STABILE BAUWEISE
    Dynamik, Genauigkeit und Ergonomie

    1. Inline-Spindel
    2. Werkzeugwechsler
      • Servo
      • 21 Werkzeugplätze
      • Max. Werkzeugdurchmesser 80 mm
      • Max. Werkzeuglänge 80 mm
    3. Spindel
      • Spindeldrehmoment S6: 116 Nm
      • Antriebsmotor S6 30% Betrieb: 22,8 kW
      • Abstand Spindel – Tisch: 150 – 450 mm
    4. Frästisch
      • Massiv, exakt und groß dimensioniert
      • Aufspannfläche 650 x 400 mm
      • Präzise oberflächenbearbeitet
    5. Linearführung
      • Hohe Eilganggeschwindigkeit 40000 mm/min in allen drei Achsen
    6. Gusskörper
      • Qualitäts-Guss in gerippter Ausführung
    7. Maschinenfüße
      • Sechs Stück
      • Optimale Ausrichtung der Maschine
  • Tragbares elektronisches HandradErleichtert das Einfahren von Programmen erheblichNot-Halt-SchlagschalterZustimmtaster

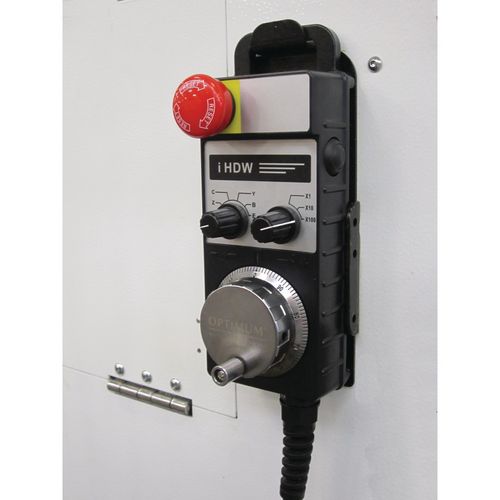

    • Tragbares elektronisches Handrad
    • Erleichtert das Einfahren von Programmen erheblich
    • Not-Halt-Schlagschalter
    • Zustimmtaster

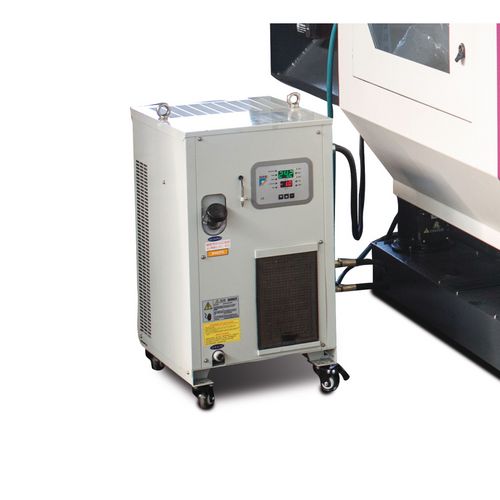

  • Verhindert Abweichung der Spindelmittel-linie oder Wärmeverformung der MaschineOptimale Wärmeableitung und DimensionsstabilitätVerlängert die Lebensdauer der Maschine
    • Verhindert Abweichung der Spindelmittel-linie oder Wärmeverformung der Maschine
    • Optimale Wärmeableitung und Dimensionsstabilität
    • Verlängert die Lebensdauer der Maschine
  • Servo21 WerkzeugplätzeWerkzeugwechsel Zeit Werkzeug zu Werkzeug: 0,5 Sekunden
    • Servo
    • 21 Werkzeugplätze
    • Werkzeugwechsel Zeit Werkzeug zu Werkzeug: 0,5 Sekunden

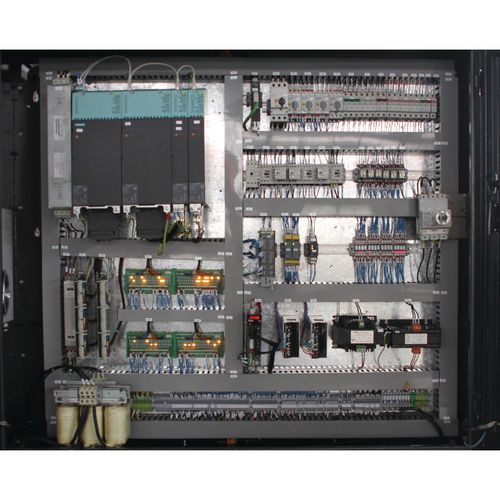

  • ÜbersichtlichMit SIEMENS Servo-AntriebNormgerechter Aufbau
    • Übersichtlich
    • Mit SIEMENS Servo-Antrieb
    • Normgerechter Aufbau
  • AblagefachWerkzeugfach für saubere und übersichtliche Ablage der WerkzeugeGriffbereit an der Maschine
    • Ablagefach
    • Werkzeugfach für saubere und übersichtliche Ablage der Werkzeuge
    • Griffbereit an der Maschine
  • Leistungsstarke 370 W KühlmittelpumpeTankinhalt 120 LiterMaximale Fördermenge 4 m3/h (66 Liter pro Minute)
    • Leistungsstarke 370 W Kühlmittelpumpe
    • Tankinhalt 120 Liter
    • Maximale Fördermenge 4 m3/h (66 Liter pro Minute)
  • Beugt Verschleiß, Reparaturkosten und unnötigen Stillstand in erheblichem Maße vor
    • Beugt Verschleiß, Reparaturkosten und unnötigen Stillstand in erheblichem Maße vor
  • Abbildung mit optionalem Zubehör
  • STABILE BAUWEISEDynamik, Genauigkeit und ErgonomieInline-SpindelWerkzeugwechslerServo21 WerkzeugplätzeMax. Werkzeugdurchmesser 80 mmMax. Werkzeuglänge 80 mmSpindelSpindeldrehmoment S6: 116 NmAntriebsmotor S6 30% Betrieb: 22,8 kWAbstand Spindel – Tisch: 150 – 450 mmFrästischMassiv, exakt und groß dimensioniertAufspannfläche 650 x 400 mmPräzise oberflächenbearbeitetLinearführungHohe Eilganggeschwindigkeit 40000 mm/min in allen drei AchsenGusskörperQualitäts-Guss in gerippter AusführungMaschinenfüßeSechs StückOptimale Ausrichtung der Maschine
  • Tragbares elektronisches HandradErleichtert das Einfahren von Programmen erheblichNot-Halt-SchlagschalterZustimmtaster
  • Verhindert Abweichung der Spindelmittel-linie oder Wärmeverformung der MaschineOptimale Wärmeableitung und DimensionsstabilitätVerlängert die Lebensdauer der Maschine
  • Servo21 WerkzeugplätzeWerkzeugwechsel Zeit Werkzeug zu Werkzeug: 0,5 Sekunden
  • ÜbersichtlichMit SIEMENS Servo-AntriebNormgerechter Aufbau
  • AblagefachWerkzeugfach für saubere und übersichtliche Ablage der WerkzeugeGriffbereit an der Maschine
  • Leistungsstarke 370 W KühlmittelpumpeTankinhalt 120 LiterMaximale Fördermenge 4 m3/h (66 Liter pro Minute)
  • Beugt Verschleiß, Reparaturkosten und unnötigen Stillstand in erheblichem Maße vor
Markenlogo zum Produkt OPTImill F 120X

CNC-Fräsmaschine

OPTImill F 120X

Bohr-Gewindeschneidmaschine mit vollständigen Fräseigenschaften und SIEMENS SINUMERIK 828D.

Preis auf Anfrage

Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.

Art.-Nr. 3515120

Haben Sie Interesse an diesem Produkt?
  • Anfrage stellen
  • Händler finden
  • Produktdetails

    • Robuste Ausführung
    • Servo-Werkzeugwechsler mit 21 Werkzeugplätzen
    • Alle Linearführungen mit Edelstahlabdeckungen

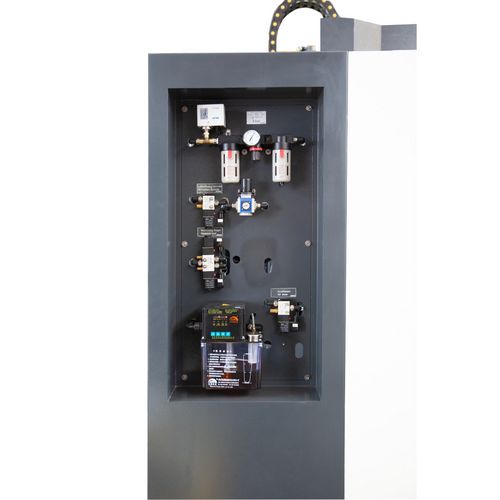

    • Automatische Zentralschmierung
    • Maschinenleuchte im Arbeitsraum
    • Tragbares, elektronisches Handrad mit Zustimmtaster und Not-Halt-Schlagschalter. Erleichtert das Einfahren von Programmen erheblich
    • Kühlmitteleinrichtung
    • Werkzeugwechsel erfolgt automatisch
    • Massiver, exakter Frästisch präzise oberflächenbearbeitet
    • Zugangstüren sehr großzügig gestaltet, um die Reinigungs- und Wartungszeit auf ein Minimum zu reduzieren
    • SIEMENS Servoantrieb in allen Achsen
    • Späneförderer in Bandausführung
    • Spänewagen
    • Inline Spindel 16000 min¯1
    • Kugelumlaufspindeln in allen Achsen
    • Ölkühler gleicht Temperaturschwankungen an der Hauptspindel aus



    Abmessungen und Gewichte
    Länge ca.2315 mm
    Breite/Tiefe ca.2194 mm
    Höhe ca.2325 mm
    Gewicht ca.3800 kg
    Bohr-Fräsleistung
    Messerkopfgröße max.63 mm
    Schaftfräsergröße max.25 mm
    Eilgang Geschwindigkeit
    X-Achse40000 mm/min
    Y-Achse40000 mm/min
    Z-Achse40000 mm/min
    Elektrische Daten
    Anschlussspannung400 V
    Netzfrequenz50 Hz
    Elektrischer Anschluss
    Gesamt Anschlusswert45 kVA
    Frästisch horizontal
    Länge650 mm
    Breite400 mm
    Abstand Vertikalspindel - Frästisch min.150 mm
    Abstand Vertikalspindel - Frästisch max.450 mm
    T-Nuten Größe14 mm
    T-Nuten Anzahl3
    T-Nuten Abstand125 mm
    Traglast max.250 kg
    Genauigkeit
    Wiederholgenauigkeit± 0,006 mm
    Positioniergenauigkeit± 0,005 mm
    Kühlschmiermittelsystem
    Kühlmittelpumpe(n) Antriebsleistung370 W
    Tankinhalt120 l
    Pneumatischer Anschluss
    Betriebsdruck6 bar
    Steuerung
    TypSinumerik 828D
    SystemsoftwareSW 28x
    CNC Speicher8 MB
    Satz-Wechselzeit1 ms
    Look Ahead150
    Anzahl der Werkzeuge512
    Verfahrweg
    X-Achse automatisch500 mm
    Y-Achse automatisch400 mm
    Z-Achse automatisch300 mm
    Vertikalspindel
    SpindelaufnahmeBT 30
    Drehzahlbereich16000 min¯¹
    Erläuterung DrehzahlbereichBitte beachten Sie, dass die maximale Spindeldrehzahl im Dauerbetrieb um ca. 20 % reduziert werden muss
    Spindelmitte zur Z-Achsen-Abdeckung400 mm
    Leistung Antriebsmotor Dauerbetrieb S112 kW
    Leistung Antriebsmotor S6-30 % Betrieb22,8 kW
    Drehmoment Antriebsmotor Dauerbetrieb S138 Nm
    Drehmoment Antriebsmotor 30% Betrieb S6116 Nm
    Vorschub Geschwindigkeit
    Beschleunigung X-, Y-, Z-Achse2 m/s²
    Vorschubmotor Antriebsleistung
    X-Achse Dauerbetrieb S12.32 kW
    Y-Achse Dauerbetrieb S12.32 kW
    Z-Achse Dauerbetrieb S13.3 kW
    X-Achse 30% Betrieb S64.1 kW
    Y-Achse 30% Betrieb S64.1 kW
    Z-Achse 30% Betrieb S66.5 kW
    Vorschubmotor Drehmoment
    X-Achse Dauerbetrieb S17.4 Nm
    Y-Achse Dauerbetrieb S17.4 Nm
    Z-Achse Dauerbetrieb S110.5 Nm
    X-Achse 30% Betrieb S614 Nm
    Y-Achse 30% Betrieb S614 Nm
    Z-Achse 30% Betrieb S621 Nm
    Werkzeugwechsler
    BauartServo
    Anzahl der Werkzeugplätze21 Werkzeuge
    Werkzeugdurchmesser max.80 mm
    Werkzeuglänge max.80 mm
    Werkzeuggewicht max.3 kg
    Zeit-Werkzeugwechsel Span zu Span (C to C)7,33 s
    VPE1
    Megeneinheit: Stück
    Verpackungseinheit: 1
