| Abmessungen und Gewichte | |
|---|---|
| Länge ca. | 1960 mm |
| Breite/Tiefe ca. | 1060 mm |
| Höhe ca. | 1690 mm |
| Gewicht ca. | 1250 kg |
Abbildung zeigt OPTIturn TZ 4 mit optionalem Drehfutter

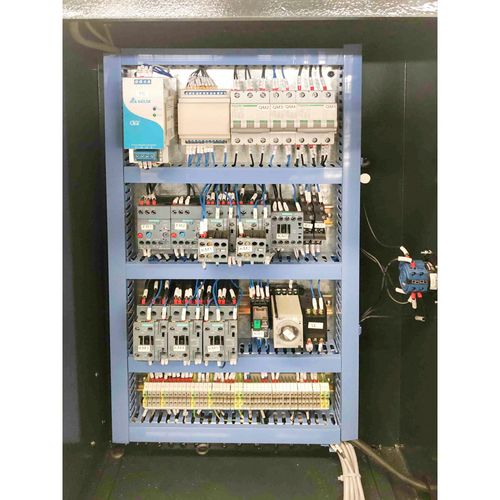

Schaltschrank
- 24 Volt DC Netzteil
- Alle Schütze und Relais von Siemens oder Schneider
Zentralisierte Bedienung am Touchpanel
- Zum Schalten von Beleuchtung, Kühlmittel
- Zum Schalten für Zwei-Stufen Motor
- Folientastatur leicht zu reinigen

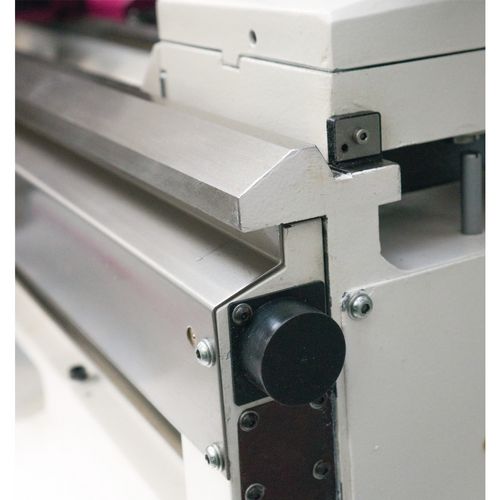

Bett Geometrie
- Flacher Winkel
- Höhere Kraftaufnahme

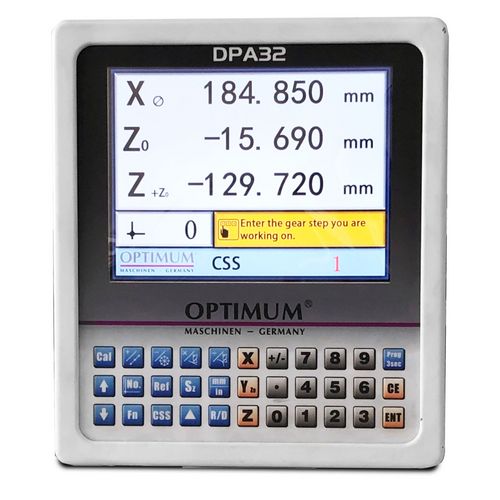

Digitale Positionsanzeige DPA 32
- LED-Anzeige
- Bedienerfreundliche Folientastatur, spritzwassergeschützt, geschlossen und blendfrei
- Höhere Arbeitsgenauigkeit
- Deutliche Reduzierung der Fertigungszeiten
- Fehlerquote wird verringert
- X-, Y- /Z0-, Z-Achse mit jeweils 8-stelliger Anzeige
- Drei auswertbare Messeingänge mit je sieben Korrekturspeichern für Werkzeuge
Präzisions Leit- und Zugspindeldrehmaschine
OPTIturn TZ 4
mit digitaler Positionsanzeige DPA 32 und Schnellwechsel-Stahlhalter
14.390,00
EUR zzgl. Ust. / Stück
17.124,10 EUR inkl. 19% Ust. / Stück
17.124,10 EUR inkl. 19% Ust. / Stück
Aktionspreis *
13.999,00 EUR zzgl. Ust. / Stück16.658,81 EUR inkl. 19% Ust. / Stück
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
* Aktionspreis gültig bis 31.08.2024 in Deutschland.
Art.-Nr. 3432242
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Gehärtete und geschliffene Z-Achse Führungsbahn
- Motorschutzschalter
- Schaltschrank mit 24 V DC Netzteil
- Teilverkleidung mit mitgeführten, groß dimensioniertem Späneschutz
- Späneschutz mit integrierter Positionsanzeige, Kühlmittelschlauch und zusätzlichem Bedienfeld
- Zweikanalige Sicherheitselektronik
- Plan- und Oberschlittenspindel ist gehärtet und geschliffen und über geteilte Spindelmutter nachstellbar
- Leit- und Zugspindelabdeckung
- Feingestufter Vorschub- und Gewindeschneidbereich
- Energiekette für schonende Leitungs- und Schlauchführung
- In der Maschine montiert befinden sich die Standard Zahnräder für metrische Gewindesteigungen und Modulgewinde. Wechselräder für Zoll- und D.P Gewinden optional erhältlich
- Schalter mit Lebenszyklusberechnung geprüft nach EN ISO 13849
- Entkoppelte Handräder geprüft nach EN 23125
- Sicherheitshandräder mit Ausrückfunktion in der X- und Z-Achse
- Nach vorne ausziehbare Spänewanne
- Kühlmitteleinrichtung
- Schnellwechsel-Stahlhalter SWH 5-B
- Stahlhalter 25 x 120 Typ D für Vierkantmeißel 20 mm
- LED-Maschinenlampe zur kompletten Ausleuchtung des Arbeitsraumes
| Arbeitsbereiche | |
|---|---|
| Spitzenhöhe | 200 mm |
| Spitzenweite | 800 mm |
| Umlaufdurchmesser über Maschinenbett | 400 mm |
| Umlaufdurchmesser über Planschlitten | 245 mm |
| Bettbreite | 260 mm |
| Drehzahlbereich | |
|---|---|
| Anzahl der Drehzahlbereiche | 16 |
| Drehzahlbereich | 45 – 1800 min¯¹ |
| Elektrische Daten | |
|---|---|
| Leistung Antriebsmotor | 3 / 4,5 kW |
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Elektrischer Anschluss | |
|---|---|
| Gesamt Anschlusswert | 6 kW |
| Kühlschmiermittelsystem | |
|---|---|
| Leistung Kühlmittelpumpe | 0,125 kW |
| Reitstock | |
|---|---|
| Aufnahme | MK 3 |
| Pinolenhub | 110 mm |
| Pinolendurchmesser | 50 mm |
| Spindel | |
|---|---|
| Spindelaufnahme | DIN ISO 702-1 Nr. 5 Form A2 |
| Spindelbohrung/Stangendurchlass Durchmesser | 52 mm |
| Futterdurchlass Durchmesser | 52 mm |
| Spindelkonus | MK 6 |
| Steigungen | |
|---|---|
| Steigung Metrisch | 0,2 – 14 mm/U |
| Anzahl der Steigungen Metrisch | 26 |
| Steigung Zoll | 80 – 1 Gg/1" |
| Anzahl der Steigungen Zoll | 42 |
| Steigung Diametral Pitch | 3 – 200 Gg/π |
| Anzahl der Steigungen Diametral Pitch | 33 |
| Steigung Modulgewinde | 0,1 – 7 mm/U |
| Anzahl der Steigungen Modulgewinde | 44 |
| Verfahrweg | |
|---|---|
| Verfahrweg Oberschlitten | 112 mm |
| Verfahrweg Planschlitten | 212 mm |
| Verfahrweg Bettschlitten | 800 mm |
| Vorschub | |
|---|---|
| Vorschubbereich längs | 0,0263 – 1,8416 mm/U |
| Anzahl der Vorschübe längs | 48 |
| Vorschubbereich plan | 0,0133 – 0,9321 mm/U |
| Anzahl der Vorschübe plan | 48 |
| VPE | 1 |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
- Feststehende Lünette Durchlass Ø 10 - 130 mm
- Mitlaufende Lünette Durchlass Ø 10 - 100 mm
- Reduzierhülse MK3 und MK6
- Feste Zentrierspitze MK3
- Schnellwechsel-Stahlhalter 5-B
- Stahlhalter 25 x 120 Typ D für Vierkantmeißel
- Wechselräder-Satz für metrisches Gewinde
- Maschinenerstbefüllung mit Qualitätsöl
- Bedienwerkzeug
- Integrierte Kühlmitteleinrichtung
| Digitale Positionsanzeige | DPA 32 |
