| Abmessungen und Gewichte | |
|---|---|
| Länge ca. | 2410 mm |
| Breite/Tiefe ca. | 1085 mm |
| Höhe ca. | 1825 mm |
| Gewicht ca. | 2030 kg |

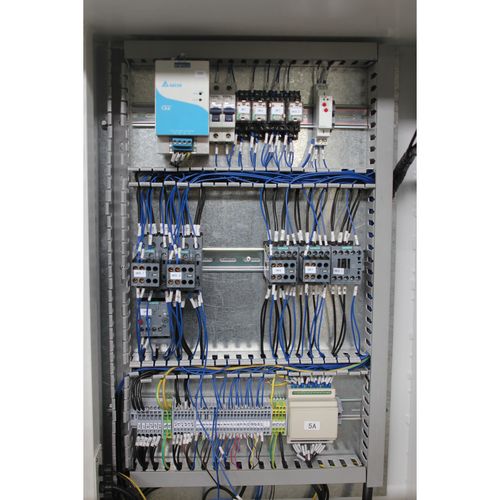

Schaltschrank
- 24 Volt DC Netzteil
- Alle Schütze und Relais von Siemens oder Schneider

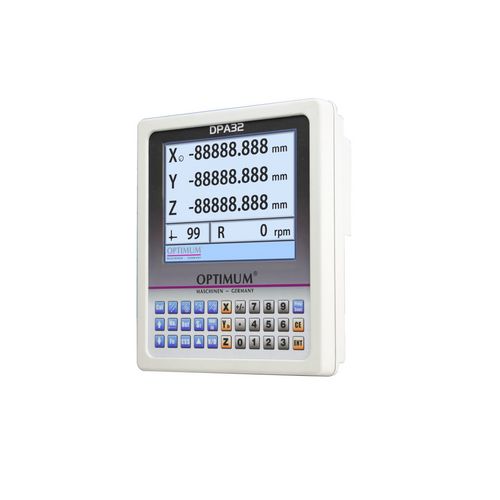

Digitale Positionsanzeige DPA 32
- LED-Anzeige
- Bedienerfreundliche Folientastatur, spritzwassergeschützt, geschlossen und blendfrei
- Höhere Arbeitsgenauigkeit
- Deutliche Reduzierung der Fertigungszeiten
- Fehlerquote wird verringert
- X-, Y- /Z0-, Z-Achse mit jeweils 8-stelliger Anzeige
- Drei auswertbare Messeingänge mit je sieben Korrekturspeichern für Werkzeuge

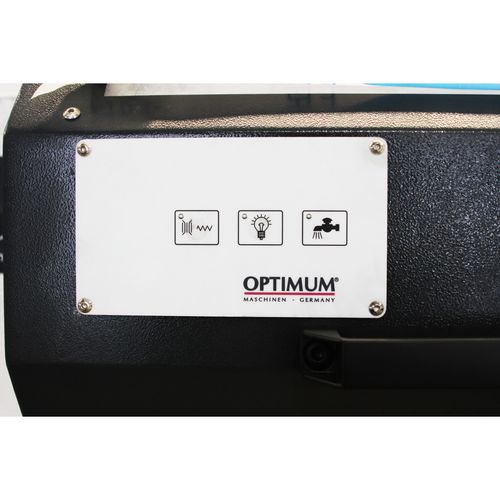

Touchpanel
- Zentralisierte Bedingung
- Zum Schalten von Beleuchtung und Kühlmittel und den Antrieb der Zugspindel
- Folientastatur leicht zu reinigen

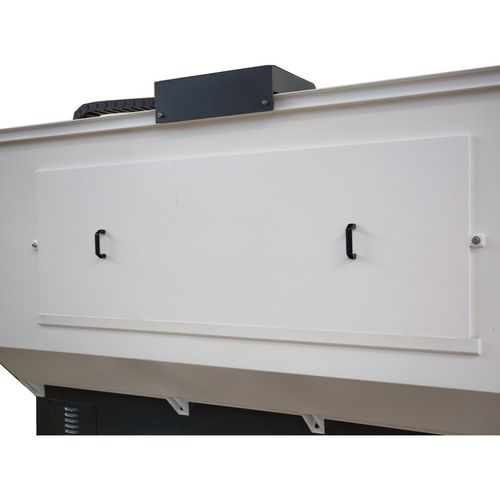

Rückwand
- Servicefreundliche herausnehmbare Rückwand

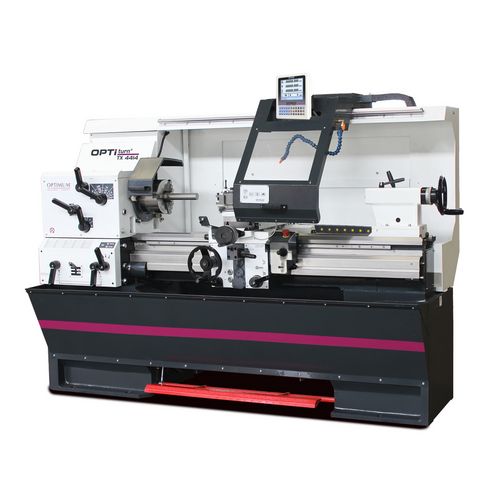

Drehmaschine
OPTIturn TX 4414
Leit- und Zugspindeldrehmaschine erfüllt höchste Anforderungen in technischer Ausstattung und Präzision. Mit digitaler Positionsanzeige DPA 32
17.990,00
EUR zzgl. Ust. / Stück
21.408,10
EUR inkl. 19% Ust. / Stück
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Art.-Nr. 3432422
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Maschinenbett aus stark verripptem Guss
- Einteiliger Maschinenunterbau aus Stahl
- Hohe Steifigkeit des Spindelstockgehäuses durch stark verripptem 25GG-Guss
- Präzise gearbeiteter Schlitten
- Wellen auf Nadellagern, alle Komponenten werden im Ölbad geschmiert
- Bettführungen gehärtet und präzisionsgeschliffen
- Alle elektronischen Bedienelemente zentral zu erreichen
- Alle Zahnräder des Vorschubgetriebes aus Stahl, gehärtet und geschliffen
- Handräder entkoppelt und geprüft nach EN 23125
- Zweikanaliger Rechts-Links Schalter geprüft nach EN 23125
- Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
- Kühlmitteleinrichtung mit separaten Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
- Komplette Leit- und Zugspindelabdeckung
- Komplette Ausleuchtung des Arbeitsraumes
- Servicefreundliche herausnehmbare Rückwand
- Gehärtete und geschliffene Planspindel gewährleistet enorme Genauigkeit und Haltbarkeit
- Durch die große Zerspanleistung ist eine hohe Spanabnahme bei der Schruppbearbeitung kein Problem
- Energiekette für schonende Leitungs- und Schlauchführung
- Verriegelbarer Späneschutz verfährt mit dem Bettschlitten mit integrierte Positionsanzeige und Kühlmittelschlauch, manuell verschiebbar
- Keine Wechselräder nötig
- Mit Sicherheitsvorrichtung gegen gleichzeitigen Betrieb von Gewindeschneid- und Vorschubmechanismus
- Elektronisch gebremster Motor
- Elektronische Vorschubabschaltung der Z-Achse
- Elektrische Positionsabschaltung mit Vierfach Positionsanschlag
- Dreibacken-Drehfutter und Schnellwechsel-Stahlhalter SWH 5-B im Standardlieferumfang
| Arbeitsbereiche | |
|---|---|
| Spitzenhöhe | 220 mm |
| Spitzenweite | 1280 mm |
| Umlaufdurchmesser über Maschinenbett | 440 mm |
| Umlaufdurchmesser über Planschlitten | 250 mm |
| Bettbreite | 300 mm |
| Drehzahlbereich | |
|---|---|
| Anzahl der Drehzahlbereiche | 12 Stufen |
| Drehzahlbereich | 40 – 2200 min¯¹ |
| Elektrische Daten | |
|---|---|
| Leistung Antriebsmotor | 5,5 kW |
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Elektrischer Anschluss | |
|---|---|
| Gesamt Anschlusswert | 6,1 kW |
| Kühlschmiermittelsystem | |
|---|---|
| Leistung Kühlmittelpumpe | 100 W |
| Reitstock | |
|---|---|
| Aufnahme | MK 4 |
| Pinolenhub | 180 mm |
| Pinolendurchmesser | 58 mm |
| Spindel | |
|---|---|
| Spindelaufnahme | Camlock DIN ISO 702-2 Nr. 6 |
| Spindelbohrung/Stangendurchlass Durchmesser | 52 mm |
| Stahlhalter | SWH 5-B |
| Spindelkonus | MK 6 |
| Steigungen | |
|---|---|
| Steigung Metrisch | 0,5 – 7,5 mm/U |
| Anzahl der Steigungen Metrisch | 44 |
| Steigung Zoll | 60 – 4 Gg/Zoll |
| Anzahl der Steigungen Zoll | 44 |
| Steigung Diametral Pitch | 0,25 – 3,75 mm x π |
| Anzahl der Steigungen Diametral Pitch | 44 |
| Steigung Modulgewinde | 120 – 8 Gg/π |
| Anzahl der Steigungen Modulgewinde | 44 |
| Verfahrweg | |
|---|---|
| Verfahrweg Oberschlitten | 153 mm |
| Verfahrweg Planschlitten | 290 mm |
| Verfahrweg Bettschlitten | 950 mm |
| Vorschub | |
|---|---|
| Vorschubbereich längs | 0,05 – 0,752 mm/U |
| Anzahl der Vorschübe längs | 44 |
| Vorschubbereich plan | 0,025 – 0,376 mm/U |
| Anzahl der Vorschübe plan | 44 |
| VPE | 1 |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
- Dreibacken-Drehfutter Ø 200 mm Camlock Nr. 6
- Zwei nicht mitlaufende Zentrierspitze MK3 und MK5
- Adapter MK6-MK5
- Schnellwechsel-Stahlhalter SWH 5-B
- Maschinenerstbefüllung mit Qualitätsöl
- Bedienwerkzeug
