| Abmessungen und Gewichte | |
|---|---|
| Länge ca. | 1090 mm |
| Breite/Tiefe ca. | 585 mm |
| Höhe ca. | 510 mm |
| Gewicht ca. | 111 kg |
Abbildung zeigt OPTIturn TU 2304V mit optionalem Maschinenunterbau

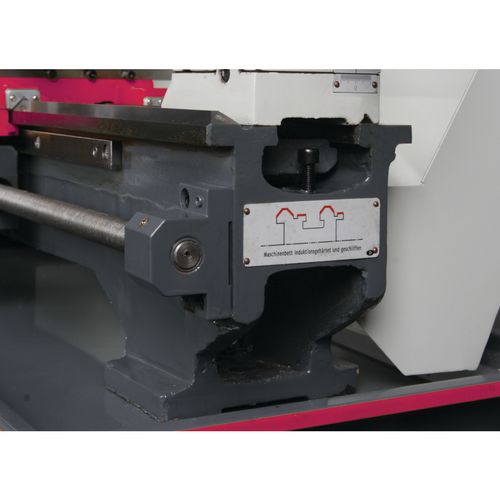

- Massives Prismenbett aus Grauguss, mindestens sechs Monate abgelagert, induktiv gehärtet und präzisionsgeschliffen

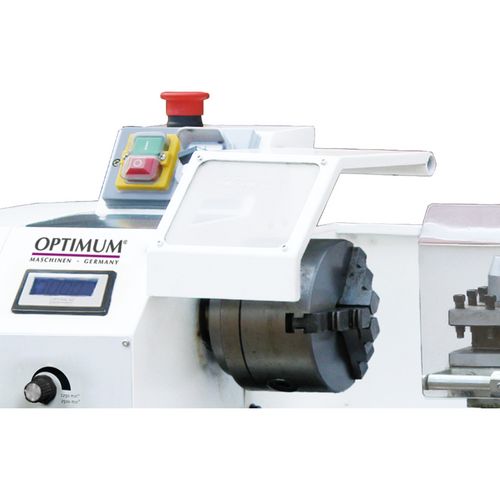

- Drehfutterschutz mit Positionsschalter
- Dreibacken-Drehfutter Ø 100 mm, zentrisch spannend im Standardlieferumfang
Drehmaschine
OPTIturn TU 2304
Drehmaschinen für den Heimwerker
1.445,00
EUR zzgl. Ust. / Stück
1.719,55 EUR inkl. 19% Ust. / Stück
1.719,55 EUR inkl. 19% Ust. / Stück
Aktionspreis *
1.399,00 EUR zzgl. Ust. / Stück1.664,81 EUR inkl. 19% Ust. / Stück
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
* Aktionspreis gültig bis 28.02.2025 in Deutschland.
Art.-Nr. 3420320
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Präzise Verarbeitung
- Massives Prismenbett aus Grauguss, mindestens sechs Monate abgelagert, induktiv gehärtet und präzisionsgeschliffen
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm
- Rollgewalzte Trapezspindeln
- Leitspindel in zwei Sinterlagern gelagert
- Alle Führungen durch Keilleisten nachstellbar
- Präzise gearbeiteter Schlitten
- Handräder mit einstellbarer Feinskalierung 0,04 / 0,01 mm
- Vierfach-Stahlhalter
- Rundlaufgenauigkeit - Drehfutter besser als 0,05 mm
- Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
- Rechts-/Linkslauf im Bedienfeld schaltbar
- Reitstock zum Kegeldrehen ± 5 mm verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
- Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
- Not-Halt-Schlagschalter
- Drehfutterschutz
- Drucklager
- Wechselzahnräder-Satz zum Gewindeschneiden
- Umfangreiches Zubehör
- Dreibacken-Drehfutter im Standardlieferumfang
- Wertbeständig
TU 2304V
- Drehzahlwechsel leicht einstellbar über Potentiometer
- Digitale Drehzahlanzeige
- EMV-Filterklasse C1
| Arbeitsbereiche | |
|---|---|
| Spitzenhöhe | 115 mm |
| Spitzenweite | 450 mm |
| Umlaufdurchmesser über Maschinenbett | 230 mm |
| Umlaufdurchmesser über Planschlitten | 128 mm |
| Bettbreite | 135 mm |
| Drehzahlbereich | |
|---|---|
| Anzahl der Drehzahlbereiche | 6 |
| Drehzahlbereich | 125 – 2000 min¯¹ |
| Elektrische Daten | |
|---|---|
| Leistung Antriebsmotor | 0,75 kW |
| Anschlussspannung | 230 V |
| Netzfrequenz | 50 Hz |
| Reitstock | |
|---|---|
| Aufnahme | MK 2 |
| Pinolenhub | 70 mm |
| Spindel | |
|---|---|
| Spindelaufnahme | zylindrisch Ø 72 mm |
| Spindelbohrung/Stangendurchlass Durchmesser | 20 mm |
| Stahlhalter Aufnahmehöhe max. | 14 mm |
| Spindelkonus | MK 3 |
| Steigungen | |
|---|---|
| Steigung Metrisch | 0,4 – 3,5 mm/U |
| Anzahl der Steigungen Metrisch | 14 |
| Steigung Zoll | 44 – 8 Gg/1" |
| Anzahl der Steigungen Zoll | 14 |
| Verfahrweg | |
|---|---|
| Verfahrweg Oberschlitten | 75 mm |
| Verfahrweg Planschlitten | 120 mm |
| Verfahrweg Bettschlitten | 360 mm |
| VPE | 1 |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
- Dreibacken-Drehfutter Ø 100 mm, zentrisch spannend
- Feste Zentrierspitze MK 2 und MK 3
- Spritzwand
- Spänewanne
- Vierfach-Stahlhalter
- Wechselräder-Satz
- Bedienwerkzeug
