| Abmessungen und Gewichte | |
|---|---|
| Säulendurchmesser | 70 mm |
| Länge ca. | 700 mm |
| Breite/Tiefe ca. | 351 mm |
| Höhe ca. | 1006 mm |
| Gewicht ca. | 41,7 kg |

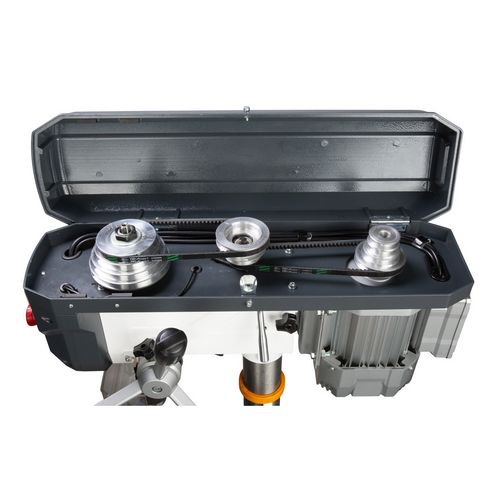

- Beste Kraftübertragung durch Aluminium-Riemenscheiben in Verbindung mit gezahntem GATES Qualitätskeilriemen
- Keilriemenabdeckung mit Sicherheitsschalter

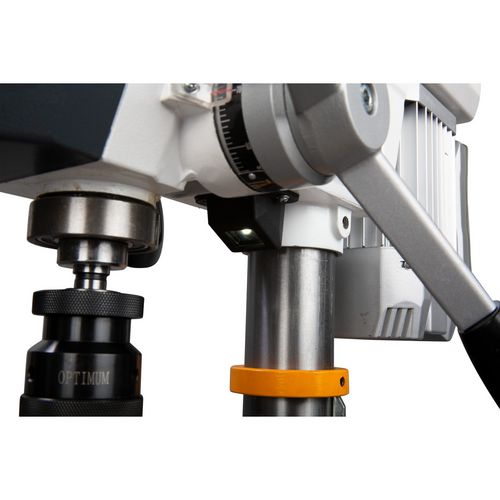

- Blendfreie LED-Beleuchtung im Bohrkopf integriert
- Keine störenden Schatten

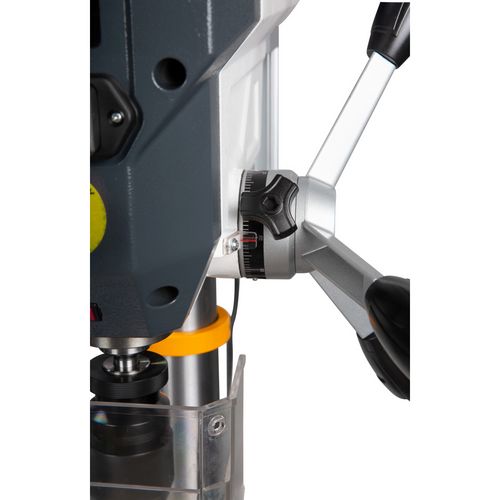

- Leicht einstellbare und ablesbare Skala des Bohrtiefenanschlages

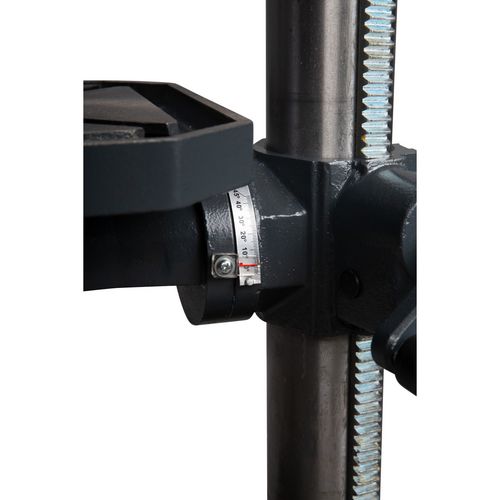

- Der Bohrtisch kann nach rechts oder links um 45° gekippt werden
- Leicht ablesbare Winkelskala

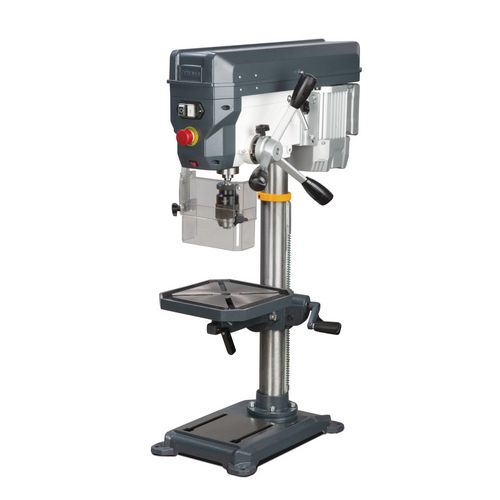

Tischbohrmaschine
OPTIdrill DQ 22 (230V)
Preiswerte Tischbohrmaschine mit Keilriemenantrieb
559,00
EUR zzgl. Ust. / Stück
665,21
EUR inkl. 19% Ust. / Stück
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Art.-Nr. 3191044
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Separater Not-Halt-Schlagschalter
- Bohrtiefenanschlag
- Präzise gearbeiteter, stabiler Bohrtisch mit diagonal verlaufenden T-Nuten und umlaufender Kühlwasserrinne
- Bohrtisch ± 45° neigbar und 360° drehbar
- Aus einem Stück gegossener Aluminium- Druckguss-Pinolenhebel mit Softgrip-Griffen
- Präzisions-Spindelbohrung
- Sicherheitselektrik in 24 V Gleichspannung
- Garantierte Rundlaufgenauigkeit kleiner als 0,03 mm in der Bohrpinole gemessen
- Bohrspindel mit Präzisionskugellagern
- Hochwertiges Schnellspannbohrfutter
- GATES Qualitätsriemen
- Groß dimensionierte Grundplatte mit T-Nuten, rückseitig stark verrippt
- Groß dimensionierte, höhenverstellbare Schutzscheibe mit Sicherheitsschalter
| Bohrleistung | |
|---|---|
| Bohrleistung Stahl (S235JR) | 20 mm |
| Dauerbohrleistung Stahl (S235JR) | 16 mm |
| Bohrtisch | |
|---|---|
| Arbeitsfläche Länge | 270 mm |
| Arbeitsfläche Breite | 270 mm |
| Art der T-Nuten | diagonal |
| T-Nuten Größe | 14 mm |
| T-Nuten Anzahl | 2 |
| Drehung | 360 ° |
| Neigung | ± 45 ° |
| Traglast | 15 kg |
| Abstand Spindel - Bohrtisch max. | 460 mm |
| Drehzahlbereich | |
|---|---|
| Drehzahlbereich | 300 – 2300 min¯¹ |
| Anzahl der Drehzahlbereiche | 12 Stufen |
| Elektrische Daten | |
|---|---|
| Anschlussspannung | 230 V |
| Netzfrequenz | 50 Hz |
| Maschinenfuß | |
|---|---|
| Abstand Spindel - Maschinenfuß max. | 639 mm |
| Arbeitsfläche Länge | 191 mm |
| Arbeitsfläche Breite | 187 mm |
| Spindel | |
|---|---|
| Pinolenhub | 85 mm |
| Spindelaufnahme | MK 2 |
| Ausladung | 169 mm |
| VPE | 1 |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
- Schnellspannbohrfutter 1 - 16 mm
- Morsekonus MK 2/B16
- T-Nutensteine
