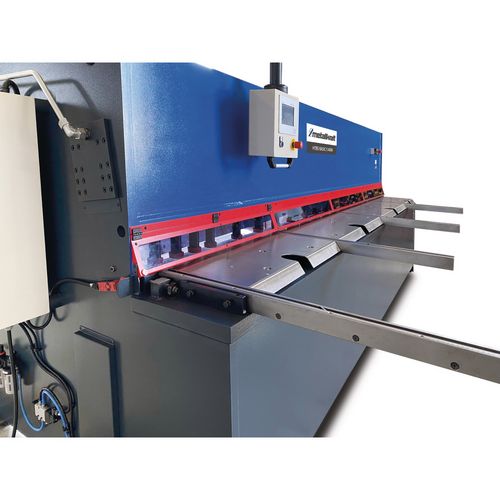

  • Kugeln im Auflagetisch für besseres Blech-HandlingFrontauflagearme 1000mmSeitenanschlag 1500mm mit Skala und T-Nut
    • Kugeln im Auflagetisch für besseres Blech-Handling
    • Frontauflagearme 1000mm
    • Seitenanschlag 1500mm mit Skala und T-Nut

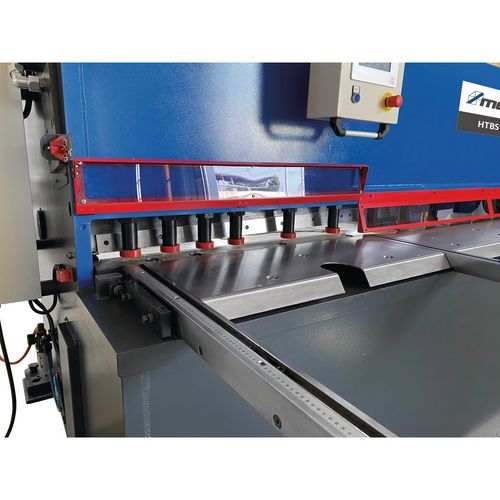

  • Hochklappbarer Fingerschutz 1000 mm mit Plexiglasscheibe
    • Hochklappbarer Fingerschutz 1000 mm mit Plexiglasscheibe
  • Einfachste Bedienung der Tafelblechschere durch klare und übersichtliche Steuerungsfunktionen.7"-Touchscreen mit leuchtenden FarbenEinfachste Positionierung des HinteranschlagsÜbersichtlich und intuitiv bedienbarAutomatische Schnittspalteinstellung nach Eingabe der Materialsorte und -stärkeKompensation der Anschlagposition zum SchnittspaltSteuerung der optionalen pneumatischen Blechhaltevorrichtung
    • Einfachste Bedienung der Tafelblechschere durch klare und übersichtliche Steuerungsfunktionen.
    • 7"-Touchscreen mit leuchtenden Farben
    • Einfachste Positionierung des Hinteranschlags
    • Übersichtlich und intuitiv bedienbar
    • Automatische Schnittspalteinstellung nach Eingabe der Materialsorte und -stärke
    • Kompensation der Anschlagposition zum Schnittspalt
    • Steuerung der optionalen pneumatischen Blechhaltevorrichtung

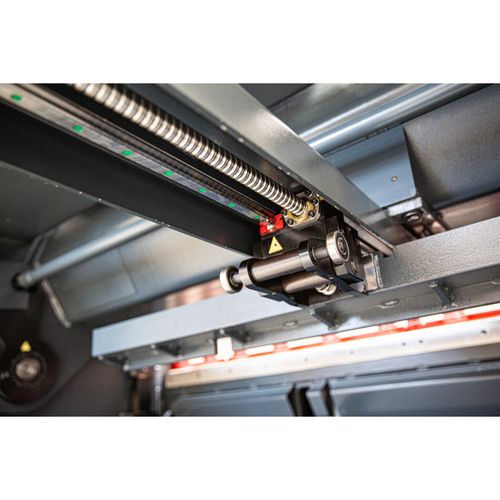

  • Linear geführtÜber Kugelumlaufspindeln angetrieben
    • Linear geführt
    • Über Kugelumlaufspindeln angetrieben
  • Motorisch über Getriebemotor
    • Motorisch über Getriebemotor
  • Produktbild für HTBS BASIC S 4013
  • Produktbild für HTBS BASIC S 4013
  • Produktbild für HTBS BASIC S 4013
  • Produktbild für HTBS BASIC S 4013
  • Kugeln im Auflagetisch für besseres Blech-HandlingFrontauflagearme 1000mmSeitenanschlag 1500mm mit Skala und T-Nut
  • Hochklappbarer Fingerschutz 1000 mm mit Plexiglasscheibe
  • Einfachste Bedienung der Tafelblechschere durch klare und übersichtliche Steuerungsfunktionen.7"-Touchscreen mit leuchtenden FarbenEinfachste Positionierung des HinteranschlagsÜbersichtlich und intuitiv bedienbarAutomatische Schnittspalteinstellung nach Eingabe der Materialsorte und -stärkeKompensation der Anschlagposition zum SchnittspaltSteuerung der optionalen pneumatischen Blechhaltevorrichtung
  • Linear geführtÜber Kugelumlaufspindeln angetrieben
  • Motorisch über Getriebemotor
  • Symbolbild für Produktvideo
Markenlogo zum Produkt HTBS BASIC S 4013

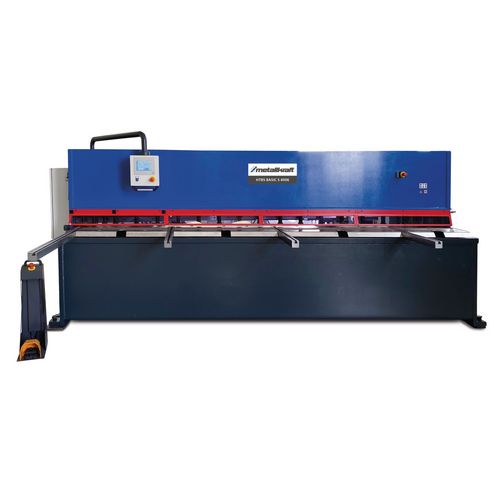

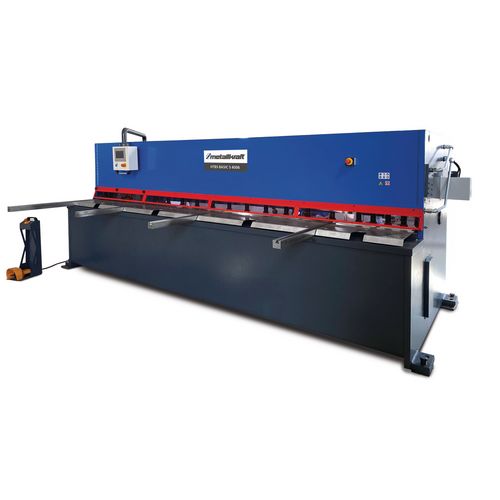

Hydraulische Schwingschnitt-Tafelblechschere

HTBS BASIC S 4013

Ausgestattet mit Blechrutsche und motorischer Schnittspaltverstellung

Preis auf Anfrage

Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.

Art.-Nr. 4205042

Haben Sie Interesse an diesem Produkt?
  • Anfrage stellen
  • Händler finden
  • Produktdetails



    Standardausführung:

    • Touchscreen NC-Steuerung CybTouch 8 im Schwenkarm
    • NC-gesteuerter Hinteranschlag (5-1000mm) angetrieben über Kugelumlaufspindeln
    • Sicherheitslichtschranke für den Rückraum
    • Motorische Schnittspaltverstellung über die Steuerung
    • Seitenanschlag 1500mm mit Skala und T-Nut
    • Frontauflagearme 1000mm mit T-Nut
    • Tischauflagen aus Edelstahl mit integrierten Transferkugeln
    • Niederhalter mit Kunststoffkappen zur Materialschonung
    • Variable Schnittlängeneinstellung über die Steuerung
    • Klappbarer Fingerschutz 1000mm mit Sichtscheibeneinsätzen

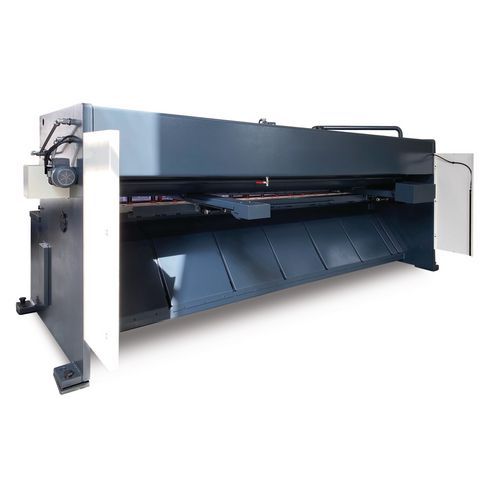

    • Blechrutsche im Rückraum
    • Schnittlinienbeleuchtung mit Schattenriss
    • Messer geeignet zum Schneiden von Edelstahl
    • Obermesser mit zwei und Untermesser mit vier Schnittkanten
    • Elektrische Komponenten von Schneider und Mitsubishi
    • Hochwertige Hydraulikkomponenten von Duplomatic und KCL

    Ausstattungsoptionen:

    • Verstellbarer Winkelanschlag
    • Schnittlinienanzeige durch Laser
    • Frontlichtschranke statt des Fingerschutzes
    • Zusätzliche Frontauflagearme
    • Zusätzlicher Seitenanschlag rechts
    • Verlängerungen der Standardauflagearme, des Seiten- oder Hinteranschlags
    • Transferkugel im Seitenanschlag und den Frontauflagearmen
    • Servo-Motor für den Hinteranschlag
    • Manuelle oder automatische Zentralschmierung
    • Pneumatische Blechhaltesysteme
    • Kleinteileweiche mit manuellem oder pneumatischem Öffnen
    • Ölkühler oder Ölwärmer



    • Touchscreen NC-Steuerung CybTouch 8 im Schwenkarm
    • NC-gesteuerter Hinteranschlag (5-1000mm) angetrieben über Kugelumlaufspindeln
    • Sicherheitslichtschranke für den Rückraum
    • Motorische Schnittspaltverstellung über die Steuerung
    • Seitenanschlag 1500mm mit Skala und T-Nut
    • Zwei Frontauflagearme 1000mm
    • Tischauflagen aus Edelstahl mit integrierten Transferkugeln
    • Klappbarer Fingerschutz 1000mm mit Sichtscheibeneinsätzen
    • Obermesser mit zwei und Untermesser mit vier Schnittkanten
    • Umfangreiche Optionen erhältlich



    Arbeitsbreite4060 mm
    Schnittleistung bei Materialzugfestigkeit 400 N/mm²13 mm
    Schnittleistung bei Materialzugfestigkeit 700 N/mm²8 mm
    Erläuterung zu Schnittleistungenbei eingeschränkter Materiallänge
    Hinteranschlag Verstellbereich bis1000 mm
    Hinteranschlag Geschwindigkeit120 mm/s
    Seitenanschlag Länge1500 mm
    Motorleistung Hinteranschlag0,37 kW
    Schnittwinkel1,8 °
    Hübe max. bei ganzer Schnittlänge8 /min
    Blechauflagearme Anzahl3 St
    Schnittspaltverstellung min.0,08 mm
    Schnittspaltverstellung max.1,3 mm
    Niederhalter Anzahl20 St
    Öltank Fassungsvolumen450 l
    VPE1
    Abmessungen und Gewichte
    Tisch Länge4440 mm
    Tisch Tiefe600 mm
    Tisch Höhe900 mm
    Länge ca.5040 mm
    Breite/Tiefe ca.3650 mm
    Höhe ca.2300 mm
    Gewicht ca.16500 kg
    Elektrische Daten
    Anschlussspannung400 V
    Netzfrequenz50 Hz
    Megeneinheit: Stück
    Verpackungseinheit: 1







    Schnittspaltverstellungja
    Seitenanschlagja
