Abb. zeigt Position des Bedienpanels der Modelle A / A3

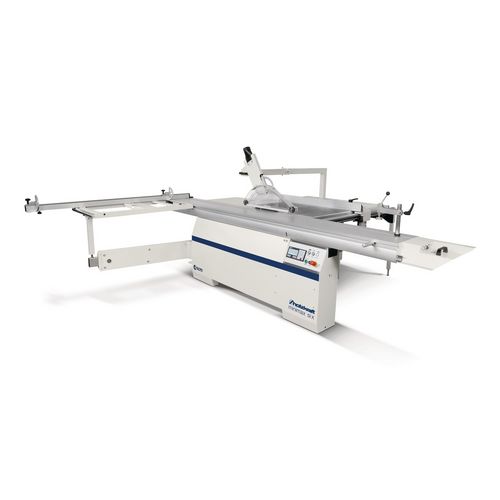

Formatkreissäge

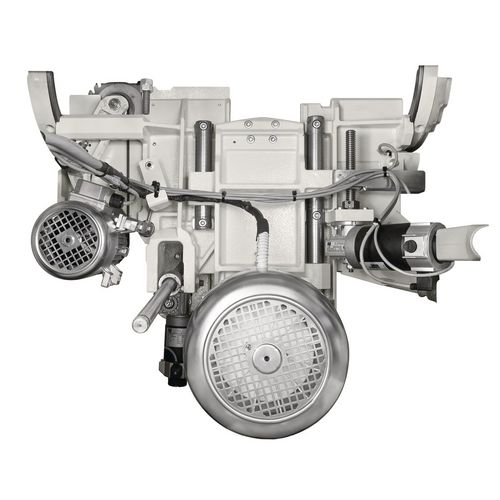

Komfortable und präzise Holzbearbeitung bei höchster Qualität für jeden Ausbildungs- und Handwerksbetrieb. Beidseitig um 46° schwenkbares Sägeaggregat. Programmierbare, elektrische Sägeblattverstellung
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
* Aktionspreis gültig bis 28.02.2025 in Deutschland.
Art.-Nr. 5508781
Datenblätter | |
---|---|
Sicherheitsdatenblatt 2 | |
Safetydatasheet 2 |
Anschluss Absaugung | |
---|---|
Absaugstutzendurchmesser | 120 mm |
Absaugstutzendurchmesser Sägeblattschutz | 80 mm |
Elektrische Daten | |
---|---|
Leistung Antriebsmotor | 7 kW |
Anschlussspannung | 400 V |
Netzfrequenz | 50 Hz |
Kreissägeeinheit | |
---|---|
Schnittbreite mit Parallelanschlag | 1270 mm |
Max. Ablängbreite links vom Sägeblatt | 3260 mm |
Besäumlänge | 3200 mm |
Sägeblattneigung | -46 – 46 ° |
Max. Schnitthöhe 90° | 136,5 mm |
Max. Schnitthöhe 45° | 97 mm |
Max. Schnitthöhe -45° | 60 mm |
Durchmesser Sägeblatt | 400 mm |
Erläuterung Durchmesser Sägeblatt | Unabhängig vom Vorritzer |
Drehzahl Sägeblatt | 4000 min¯¹ |
Schiebeschlitten und Tisch | |
---|---|
Besäumrahmenlänge | 1200 mm |
Besäumrahmenbreite | 650 mm |
Formatschiebeschlittenlänge | 3200 mm |
Formatschiebeschlittenbreite | 360 mm |
Formatschiebeschlittenhöhe | 142 mm |
Tischlänge | 1000 mm |
Tischbreite | 685 mm |
Vorritzeinheit | |
---|---|
Durchmesser Sägeblatt | 160 mm |
VPE | 1 |
Vorritzaggregat | mit separatem Vorritzmotor |
Eloxierter Aluminium-Formatschiebeschlitten | ✔ |
Griff für Schiebeschlitten | ✔ |
Ein-/Aus-Schalter am Schiebeschlitten | ✔ |
Materialrolle am Besäumrahmen | ✔ |
Säge-Parallelanschlag | mit Rundstangenführung |
Anschläge | Profiklappanschläge |
Besäumschuh | ✔ |
Exzenterspanner | ✔ |
Steuerung Sägeblatthöhe, -schwenkung und Parallelanschlag | ✔ |
Tischverbreiterung | ✔ |
Tischverlängerung | ✔ |
Sägeblattpendelschutz | ✔ |
Wird in der Artikelbeschreibung und/oder in der Beschreibung des Lieferumfangs eine Garantie ausgewiesen, bleiben Ihre gesetzlichen Mangelhaftungsrechte Ihrem Verkäufer gegenüber hiervon unberührt. Umfang, Dauer, Inhalt und den Garantiegeber entnehmen Sie bitte den Garantiebedingungen. Für Druckfehler, Irrtümer oder fehlerhafte Darstellung wird nicht gehaftet. Technische und optische Änderungen sind vorbehalten. Abb. teilweise mit optionalem Zubehör. Die Lieferung erfolgt ausschließlich nach unseren Lieferungs- und Zahlungsbedingungen. Der Verkauf erfolgt über den Fachhandel.
Ausstattungsoptionen nicht nachrüstbar, erhältlich nur bei Bestellung einer Neumaschine ab Werk.
