| Abmessungen und Gewichte | |
|---|---|
| Länge ca. | 1410 mm |
| Breite/Tiefe ca. | 1372 mm |
| Höhe ca. | 2007 mm |
| Gewicht ca. | 1000 kg |

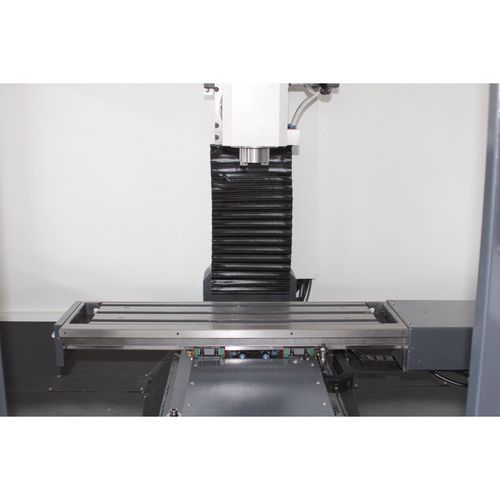

- Maximale statische und dynamische Steifigkeit
- Hohe Positioniergenauigkeit
- Leichtgängige, spielfreie Bewegung
- Niedriger Reibungskoeffizient
- Hervorragende Fehlerkompensation durch X-Anordnung

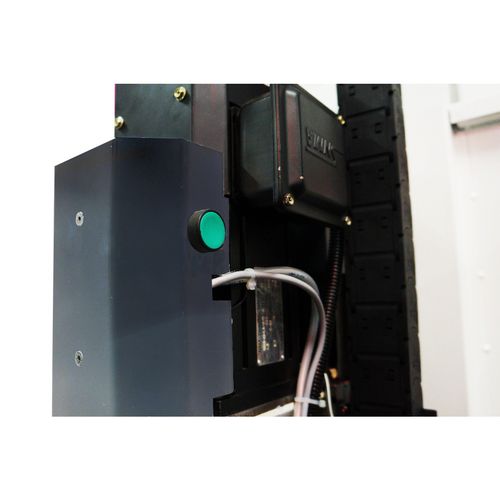

- Pneumatisch mittels Drucktaster (elektropneumatische Werkzeugspanneinrichtung)
- BT 30-Spindelaufnahme

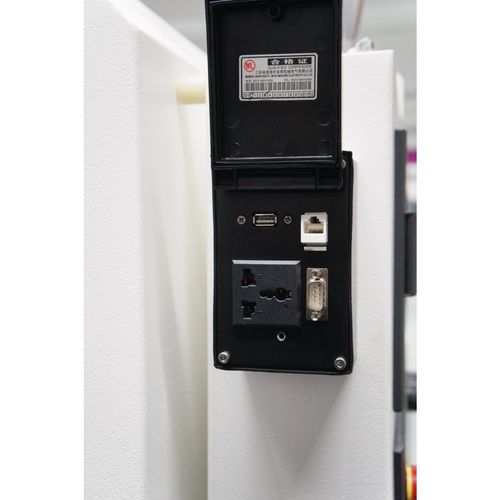

- Zugriffsfreundlich
- Leicht an die Maschine anschließbar
- Datenschnittstellen:
- Stromanschluss
- RJ45-Steckverbindung
- Ethernet-Anschluss
- USB-Anschluss

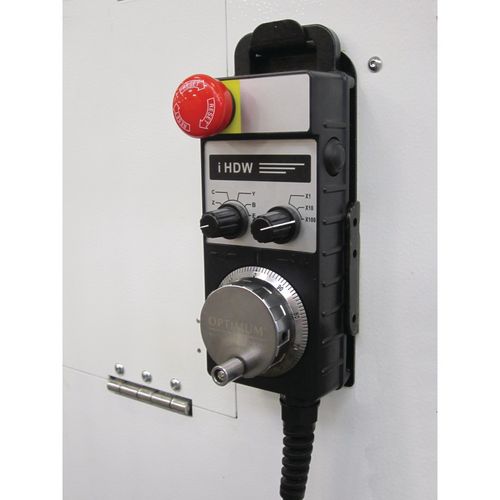

- Tragbar
- Elektronisch
- Erleichtert das Einfahren von Programmen erheblich
- Not-Halt-Schlagschalter
- Zustimmtaster

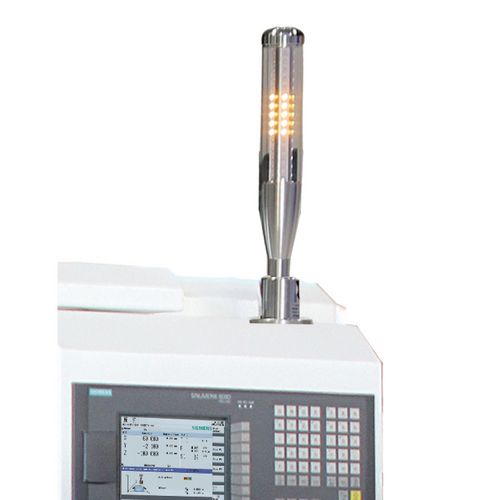

- Zeigt optisch den Zustand der Maschine an
- Hohe Helligkeit und lange Lebensdaue

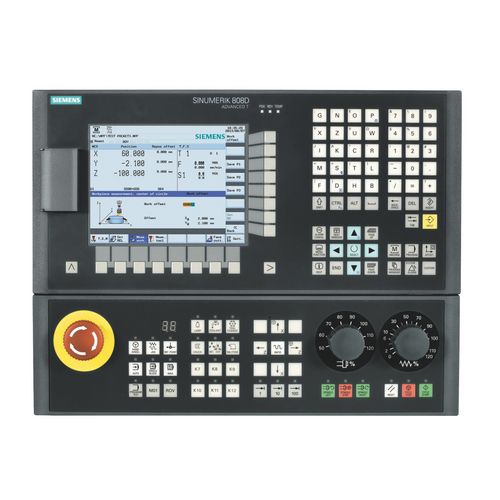

bringt Schwung in die Fräsmaschinen. CNC-Technik vom Technologieführer, gepaart mit einem revolutionären Bedienkonzept, macht die SINUMERIK 808D ADVANCED perfekt für die CNC-Welt.
- RJ45 Ethernet-Port
- 8,4" LCD-Farbdisplay mit 800 x 600 Auflösung
- Vorbereitet für Fernwartung
- AST-Funktion: Ermöglicht die einfache Optimierung bei höheren Anforderungen an die Dynamik und Genauigkeit
- Höhere Genauigkeit

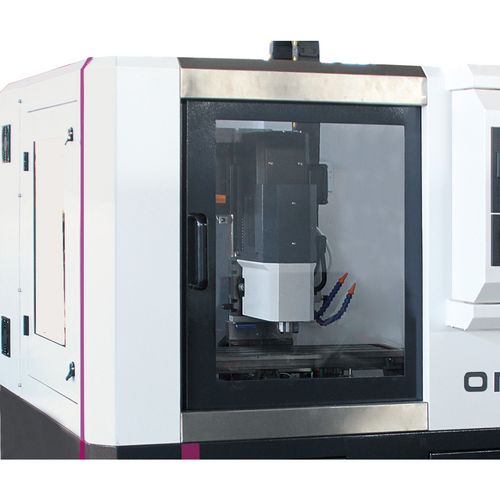

- Von drei Seiten gut einsehbar
- Klare, widerstandsfähige Makrolonscheiben

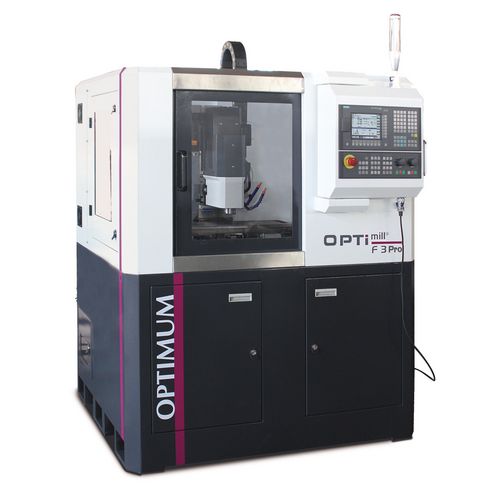

CNC-Fräsmaschine
OPTImill F 3Pro
Universal-Fräsmaschine mit Servo-Antrieben und SIEMENS SINUMERIK 808D ADVANCED
Preis auf Anfrage
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Art.-Nr. 3500415
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Linearführung in allen Achsen
- Alle Achsen mit Kugelumlaufspindel
- Servoantrieb in allen Achsen (X-, Y- und Z-Achse)
- Werkzeugwechsel erfolgt mittels Knopfdruck (elektropneumatische Werkzeugspanneinrichtung)
- Kühlmitteleinrichtung
- Zentralschmierung
- Schwenkbares Bedienpult
- Softwarepaket SINUMERIK 808D on PC inklusive. (Praktische Trainingssoftware, damit Werkstücke am PC offline programmiert und simuliert werden können. Kostenfrei zum Herunterladen unter www.cnc4you.com)
| Bohr-Fräsleistung | |
|---|---|
| Messerkopfgröße max. | 50 mm |
| Schaftfräsergröße max. | 25 mm |
| Elektrische Daten | |
|---|---|
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Elektrischer Anschluss | |
|---|---|
| Gesamt Anschlusswert | 5 kVA |
| Frästisch horizontal | |
|---|---|
| Länge | 620 mm |
| Breite | 180 mm |
| Abstand Vertikalspindel - Frästisch min. | 50 mm |
| Abstand Vertikalspindel - Frästisch max. | 295 mm |
| T-Nuten Größe | 12 mm |
| T-Nuten Anzahl | 3 |
| T-Nuten Abstand | 50 mm |
| Traglast max. | 30 kg |
| Genauigkeit | |
|---|---|
| Wiederholgenauigkeit | ± 0,02 mm |
| Positioniergenauigkeit | ± 0,01 mm |
| Herstellerinfos | |
|---|---|
| Hersteller | Optimum Maschinen Germany GmbH |
| Adresse | Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland |
| info@optimum-maschinen.de | |
| Kühlschmiermittelsystem | |
|---|---|
| Kühlmittelpumpe(n) Antriebsleistung | 95 W |
| Tankinhalt | 30 l |
| Produktinformationen EU 2023/2854 | |
|---|---|
| Art der generierten Daten | Nutzungsdaten |
| Format der generierten Daten | Gängige, maschinenlesbare Formate wie z.B. JSON |
| Datenmenge | Bis zu 5 MB |
| Datengenerierung kontinuierlich in Echtzeit | Ja |
| Datenspeicherort | Auf dem Gerät |
| Datenzugriff | Über physische Schnittstellen |
| Weitere Informationen | In Bedienungsanleitung oder unter info@stuermer-maschinen.de |
| Verfahrweg | |
|---|---|
| X-Achse automatisch | 355 mm |
| Y-Achse automatisch | 190 mm |
| Z-Achse automatisch | 245 mm |
| Vertikalspindel | |
|---|---|
| Spindelaufnahme | BT 30 |
| Drehzahl | 4000 min¯¹ |
| Erläuterung Drehzahlbereich | Bitte beachten Sie, dass die maximale Spindeldrehzahl im Dauerbetrieb um ca. 20 % reduziert werden muss |
| Leistung Antriebsmotor Dauerbetrieb S1 | 1,5 kW |
| Leistung Antriebsmotor S6-30 % Betrieb | 2,2 kW |
| Drehmoment Antriebsmotor Dauerbetrieb S1 | 9,5 Nm |
| Drehmoment Antriebsmotor 30% Betrieb S6 | 14 Nm |
| Vorschub Geschwindigkeit | |
|---|---|
| X-Achse | 10000 mm/min |
| Y-Achse | 10000 mm/min |
| Z-Achse | 10000 mm/min |
| Vorschubmotor Drehmoment | |
|---|---|
| X-Achse Dauerbetrieb S1 | 1,9 Nm |
| Y-Achse Dauerbetrieb S1 | 3,5 Nm |
| Z-Achse Dauerbetrieb S1 | 3,5 Nm |
| VPE | 1 |
| Regulatorische Produktinformationen | |
|---|---|
| Sicherheits- und Warnhinweise | |
| Safety and warning notices | |
| Produktinformationen nach Verordnung (EU) 2023/2854 |
