    5. DRYPOINT M eco control DEC8-250S

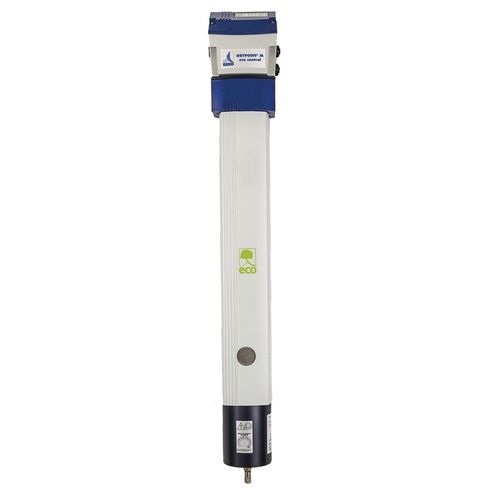

    • Produktbild für DRYPOINT M eco control DEC8-250S

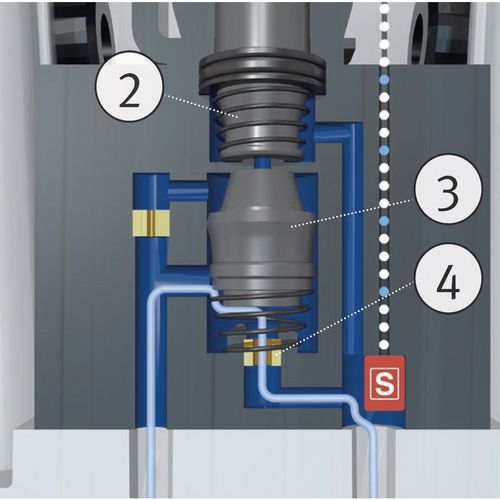

    • Funktion: Messgas fließtEin sehr kleiner Teilstrom der getrockneten Druckluft (Messgas) fließt kontinuierlich durch die interne Kanalführung an einem Temperatur- und Feuchtesensor (S) vorbei zur Messgas-düse (1). Dieser Sensor stellt somit im Messgas kontinuierlich den Trocknungsgrad der Druckluft fest und meldet das Ergebnis an die Steuerung

      Funktion: Messgas fließt

      • Ein sehr kleiner Teilstrom der getrockneten Druckluft (Messgas) fließt kontinuierlich durch die interne Kanalführung an einem Temperatur- und Feuchtesensor (S) vorbei zur Messgas-düse (1). Dieser Sensor stellt somit im Messgas kontinuierlich den Trocknungsgrad der Druckluft fest und meldet das Ergebnis an die Steuerung
    • Funktion: Spülluft fließtDie Steuerung vergleicht ständig den gemessenen Trocknungsgrad des Messgases mit dem am DRYPOINT® M eco control individuell eingestellten Sollwert. Bei Abweichungen wird die Ventileinheit angesteuert: Magnetkern (2) und Kolben (3) schließen den Ventilsitz und damit fließt Druckluft durch die Spülluftdüse (4) zum Membrantrockner. Die Trocknung setzt unmittelbar ein.

      Funktion: Spülluft fließt

      • Die Steuerung vergleicht ständig den gemessenen Trocknungsgrad des Messgases mit dem am DRYPOINT® M eco control individuell eingestellten Sollwert. Bei Abweichungen wird die Ventileinheit angesteuert: Magnetkern (2) und Kolben (3) schließen den Ventilsitz und damit fließt Druckluft durch die Spülluftdüse (4) zum Membrantrockner. Die Trocknung setzt unmittelbar ein.
    • Produktbild für DRYPOINT M eco control DEC8-250S
    • Funktion: Messgas fließtEin sehr kleiner Teilstrom der getrockneten Druckluft (Messgas) fließt kontinuierlich durch die interne Kanalführung an einem Temperatur- und Feuchtesensor (S) vorbei zur Messgas-düse (1). Dieser Sensor stellt somit im Messgas kontinuierlich den Trocknungsgrad der Druckluft fest und meldet das Ergebnis an die Steuerung
    • Funktion: Spülluft fließtDie Steuerung vergleicht ständig den gemessenen Trocknungsgrad des Messgases mit dem am DRYPOINT® M eco control individuell eingestellten Sollwert. Bei Abweichungen wird die Ventileinheit angesteuert: Magnetkern (2) und Kolben (3) schließen den Ventilsitz und damit fließt Druckluft durch die Spülluftdüse (4) zum Membrantrockner. Die Trocknung setzt unmittelbar ein.
    Markenlogo zum Produkt DRYPOINT M eco control DEC8-250S

    Membrantrockner

    DRYPOINT M eco control DEC8-250S

    mit Spülluftsteuerung

    5.795,00 EUR zzgl. Ust. / Stück
    6.896,05 EUR inkl. 19% Ust. / Stück

    Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.

    Sicherheits- und Warnhinweise

    Safety and warning notices

    Art.-Nr. 2048337

    Haben Sie Interesse an diesem Produkt?
  • Anfrage stellen
  • Händler finden

    • Produktdetails



    Vorteile DRYPOINT eco control


    • Komplettlösung DRYPOINT M Plus integriert: Filtration und Trockner in kompakter Form, ebenso Kondensatableiter integriert
    • Filtration an der Stelle in der Aufbereitungskette, an der die höchste Effizienz erreicht wird
    • Einfache Wartung / Austausch Filterelement wie bei einem Filter
    • Anwendungsspezifischer Trocknungsgrad auswählbar
    • Gleichbleibende Druckluftqualität bei schwankenden Betriebsbedingungen
    • Energieeinsparung durch Minimierung Spülluftverbrauch für tatsächliche Nutzluftmenge und Trocknungsgrad
    • Leistungsauswertung über LED, Weiterleitung über Stromausgang 4 … 20 mA möglich
    • Nutzerfreundlich: Einfach bedienbar, Testfunktionen, Fehlermeldungen
    • Konzept nach fail-safe-Prinzip, Fehlermeldung über potentialfreien Kontakt abgreifbar


    Funktionsweise des DRYPOINT® M eco control


    Anhand des Messergebnisses vom Sensor wird in definierten Zyklen durch die Steuerungssoftware entschieden, ob und wie lange die volle Spülluftmenge zur Erzielung und Stabilisierung des geforderten Trocknungsgrades bereitgestellt werden muss. Dieser Prozess wird über eine gezielte Taktung eines Magnetventils realisiert. In jedem Zyklus variiert somit die Dauer der beiden nachfolgend beschriebenen Prozessabschnitte, um den Trocknungsgrad im vorgegebenen Toleranzbereich zu halten.



    Datenblätter
    Sicherheits- und Warnhinweise
    Safety and warning notices
    Spülluft bei 7 bar250 l/min
    Messgas bei 7 barca. 5 l/min
    Luftanschluss1 "
    VPE1
    Abmessungen und Gewichte
    Länge ca.1057 mm
    Breite/Tiefe ca.210 mm
    Höhe ca.141 mm
    Gewicht ca.12,0 kg
    Volumenstrom Eingang
    DTP-Absenkung von +35°C auf -10°C1230 l/min
    Megeneinheit: Stück
    Verpackungseinheit: 1

    • Membrantrockner, Plus-Ausführung
    • Integrierter Nanofilter
    • Kugelhahn
    • Schwimmerableiter
    • Austrittseitiges Rückschlagventil
    • Spülluftsteuerung mit Kabel und EU-Stecker, montiert auf dem Kopf des Membrantrockners
    • Wandhalter
