| Abmessungen und Gewichte | |
|---|---|
| Länge ca. | 3600 mm |
| Breite/Tiefe ca. | 2400 mm |
| Höhe ca. | 1900 mm |
| Gewicht ca. | 3600 kg |

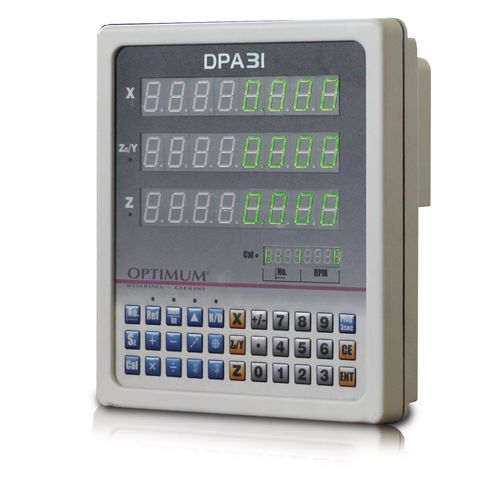

Digitale Positionsanzeige DPA 31 mit neuen Messleisten:
- Unempfindlich gegenüber Kühlmitteln, Öl, Staub, Spänen
- Tolerant gegenüber Schwingungen und magnetischen Störungen
- Keine regelmäßige Wartung oder Säuberung notwendig
Hydraulikaggregat
- Beugt Verschleiß, Reparaturkosten und unnötigem Stillstand in erheblichem Maße vor

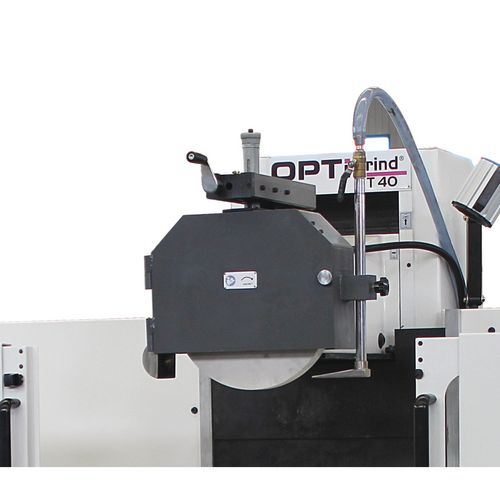

Abziehvorrichtung
- Manuelle Parallelabziehvorrichtung

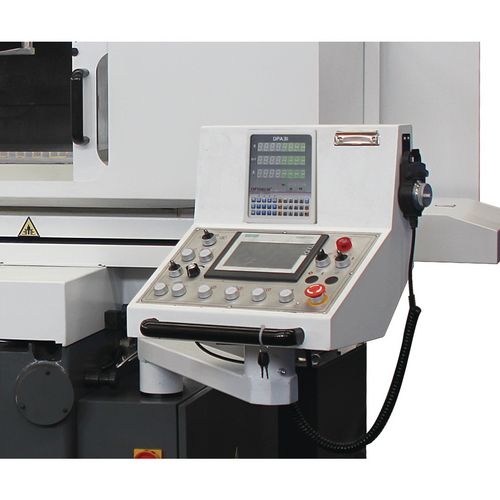

Bedienpanel
- schwenkbar
- Touch Panel (Berührungsbildschirm) zur Eingabe von Arbeitsdaten und zur Anzeige von Informationen
Elektromagnet-Spannplatte
- Schnelles und sicheres Spannen von Werkstücken

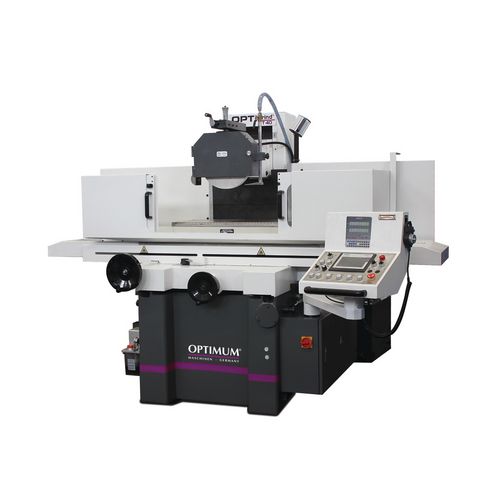

Flächenschleifmaschine
OPTIgrind GT 40
Für das Feinschleifen (Finishen) von Metalloberflächen. Genauigkeit und hohe Schleifqualität mit digitaler Positionsanzeige DPA 31
34.500,00
EUR zzgl. Ust. / Stück
41.055,00
EUR inkl. 19% Ust. / Stück
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Art.-Nr. 3111040
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Elektromagnetische Spannplatte zum Fixieren des Werkstücks mitautomatischer Entmagnetisierungsfunktion
- Hochwertige Spindel mit Präzisionskegelrollenlagern
- Gehärtete und geschliffene Tischführungsbahnen
- Turcite-B beschichtete Gegenführungen für hohe Verschleißfestigkeit und geringe Reibung
- Schleifspindel mit hochwertigen Präzisionslagern Schleifscheibe ist mit einer Abziehvorrichtung direkt an der Maschine nachschärfbar
- Digitale Positionsanzeige
- Maschinenunterbau aus stabilen verwindungssteifen Guss für maximale Steifigkeit und Stabilität
- Führungsbahnen der Längs-, Quer- und Senkrechtbewegungen sind spielfrei und selbstzentrierend als V- und Flachbahn ausgeführt
- Präzisions Kugelumlaufspindeln
- Führungsbahnen und Transportspindel mit Zentralschmierung
- Alle Flachführungen sind fein geschabt und garantieren so eine höchste Präzision aller manuellen Bewegungen
- Sicherheitselektrik in 24 V Gleichspannung
- Groß dimensionierte entkoppelte Handräder in allen drei Achsen
- Hydraulikleitungen nach DIN EN 853
- Schleifgenauigkeit: 0,005 mm
- Korund-Schleifscheibe Korn 46 für alle gängigen Stähle
- Schwenkbares Bedienpanel erleichtert das Arbeiten erheblich
- Zweikanalige Sicherheitselektronik
- Schleiftisch-Spritzschutz
- Kühlmitteltank Fassungsvermögen 100 Liter
- Digital gesteuerter automatischer Vertikalvorschub mit Servomotor
- Aufwendiges Hydrauliksystem mit Wärmetauscher gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung
- EMV-Filterklasse
- Mit IE3-Motor - verbraucht erheblich weniger Energie und dadurch deutliche Kosteneinsparungen
| Elektrische Daten | |
|---|---|
| Leistung Antriebsmotor | 4 kW |
| Gesamtanschlusswert | 7,5 kW |
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Flächenschleiftisch | |
|---|---|
| Spannfläche Länge | 400 mm |
| Spannfläche Breite | 800 mm |
| Schleifscheibe(n) | |
|---|---|
| Außendurchmesser | 350 mm |
| Breite | 40 mm |
| Bohrung | 127 mm |
| Umfangsgeschwindigkeit | 27 m/s |
| Spindel | |
|---|---|
| Drehzahl | 1450 min¯¹ |
| Rundlaufgenauigkeit | 0.005 mm |
| X-Achse | |
|---|---|
| Vorschubgeschwindigkeit | 5 – 25 m/min |
| VPE | 1 |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
- Digitale Positionsanzeige
- Kühlmitteleinrichtung
- Auswuchtdorn
- Schleifscheibe Korn 46
- Diamantstift
- Bedienwerkzeug
- Zeitgesteuerte Zentralschmierung
- LED-Lampe
- Elektromagnet-Spannplatte
- Entmagnetisierfunktion
| Spannplatte | Elektromagnet |
| Spritzschutz | Tisch-Umhausung |
| Entmagnetisiereinrichtung | Automatisch |
| Parallelabrichtvorrichtung | ✔ |
| Kühlmitteleinrichtung | 125 W |
| Arbeitsleuchte | LED-Lampe |
| Ausrichtfüße | ✔ |
