| Abmessungen und Gewichte | |
|---|---|
| Länge ca. | 3200 mm |
| Breite/Tiefe ca. | 2200 mm |
| Höhe ca. | 2100 mm |
| Gewicht ca. | 3000 kg |

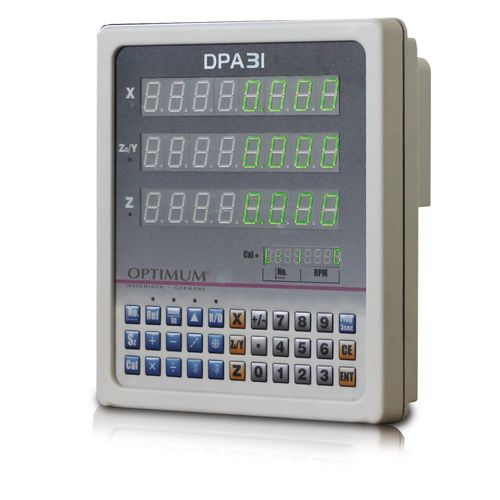

Digitale Positionsanzeige DPA 31 mit neuen Messleisten:
- Unempfindlich gegenüber Kühlmitteln, Öl, Staub, Spänen
- Tolerant gegenüber Schwingungen und magnetischen Störungen
- Keine regelmäßige Wartung oder Säuberung notwendig

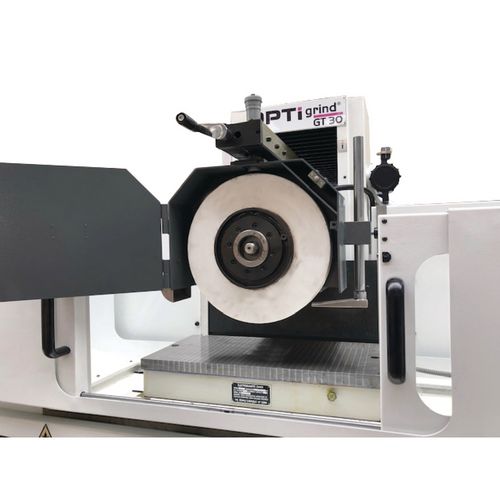

Abziehvorrichtung
- Manuelle Parallelabziehvorrichtung

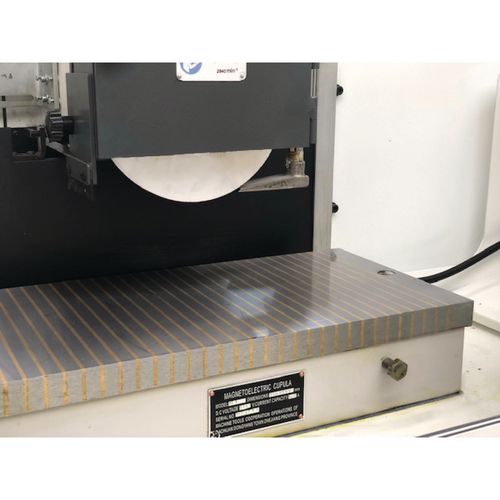

Elektromagnet-Spannplatte
- Schnelles und sicheres Spannen von Werkstücken
Bedienpanel
- schwenkbar
- Touch Panel (Berührungsbildschirm) zur Eingabe von Arbeitsdaten und zur Anzeige von Informationen

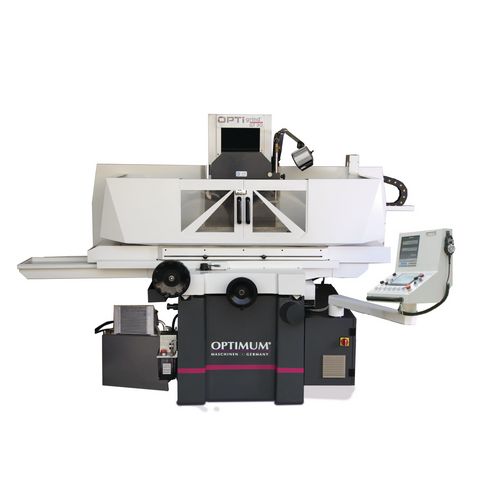

Flächenschleifmaschine
OPTIgrind GT 30
Für das Feinschleifen (Finishen) von Metalloberflächen. Genauigkeit und hohe Schleifqualität mit digitaler Positionsanzeige DPA 31
30.300,00
EUR zzgl. Ust. / Stück
36.057,00
EUR inkl. 19% Ust. / Stück
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Art.-Nr. 3111030
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Elektromagnetische Spannplatte zum Fixieren des Werkstücks mit automatischer Entmagnetisierungsfunktion
- Hochwertige Spindel mit Präzisionskegelrollenlagern
- Gehärtete und geschliffene Tischführungsbahnen
- Turcite-B beschichtete Gegenführungen für hohe Verschleißfestigkeit und geringe Reibung
- Schleifspindel mit hochwertigen Präzisionslagern
- Schleifscheibe ist mit einer Abziehvorrichtung direkt an der Maschine nachschärfbar
- Digitale Positionsanzeige
- Maschinenunterbau aus stabilen verwindungssteifen Guss für maximale Steifigkeit und Stabilität
- Führungsbahnen der Längs-, Quer- und Senkrechtbewegungen sind spielfrei und selbstzentrierend als V- und Flachbahn ausgeführt
- Präzisions Kugelumlaufspindeln
- Führungsbahnen und Transportspindel mit Zentralschmierung
- Alle Flachführungen sind fein geschabt und garantieren so eine höchste Präzision aller manuellen Bewegungen
- Sicherheitselektrik in 24 V Gleichspannung
- Groß dimensionierte entkoppelte Handräder in allen drei Achsen
- Hydraulikleitungen nach DIN EN 853
- Schleifgenauigkeit: 0,005 mm
- Korund-Schleifscheibe Korn 46 für alle gängigen Stähle
- Bedienpanel schwenkbar, das erleichtert das Arbeiten erheblich
- Zweikanalige Sicherheitselektronik
- Schleiftisch-Spritzschutz
- Kühlmitteltank Fassungsvermögen 100 Liter
- Digital gesteuerter automatischer Vertikalvorschub mit Servomotor
- Aufwendiges Hydrauliksystem mit Wärmetauscher gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung
- EMV-Filterklasse
- Mit IE3-Motor - verbraucht erheblich weniger Energie und dadurch deutliche Kosteneinsparungen
| Elektrische Daten | |
|---|---|
| Leistung Antriebsmotor | 4 kW |
| Gesamtanschlusswert | 6,5 kW |
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Flächenschleiftisch | |
|---|---|
| Spannfläche Länge | 300 mm |
| Spannfläche Breite | 600 mm |
| Schleifscheibe(n) | |
|---|---|
| Außendurchmesser | 350 mm |
| Breite | 40 mm |
| Bohrung | 127 mm |
| Umfangsgeschwindigkeit | 27 m/s |
| Spindel | |
|---|---|
| Drehzahl | 1450 min¯¹ |
| Rundlaufgenauigkeit | 0.005 mm |
| X-Achse | |
|---|---|
| Vorschubgeschwindigkeit | 5 – 25 m/min |
| VPE | 1 |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
- Digitale Positionsanzeige
- Kühlmitteleinrichtung
- Auswuchtdorn
- Schleifscheibe Korn 46
- Diamantstift
- Bedienwerkzeug
- Manuelle Ölpumpe
- LED-Lampe
- Elektromagnet-Spannplatte
- Entmagnetisierfunktion
| Spannplatte | Elektromagnet |
| Spritzschutz | Tisch-Umhausung |
| Entmagnetisiereinrichtung | Automatisch |
| Parallelabrichtvorrichtung | ✔ |
| Kühlmitteleinrichtung | 125 W |
| Arbeitsleuchte | LED-Lampe |
| Ausrichtfüße | ✔ |
