| Abmessungen und Gewichte | |
|---|---|
| Länge ca. | 2600 mm |
| Breite/Tiefe ca. | 2000 mm |
| Höhe ca. | 2150 mm |
| Gewicht ca. | 1900 kg |

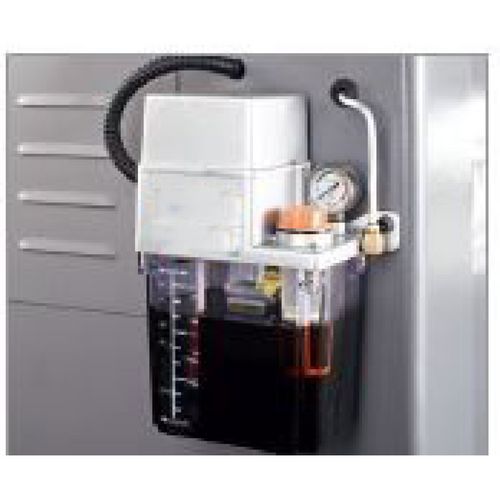

Zentralschmierung
- Beugt Verschleiß, Reparatur-kosten und unnötigem Stillstand in erheblichem Maße vor

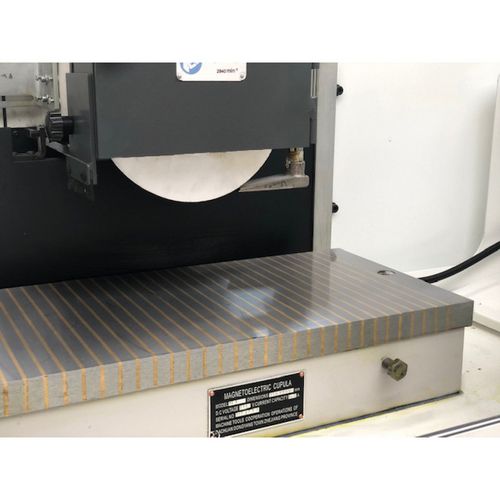

Elektromagnet-Spannplatte
- Schnelles und sicheres Spannen von Werkstücken

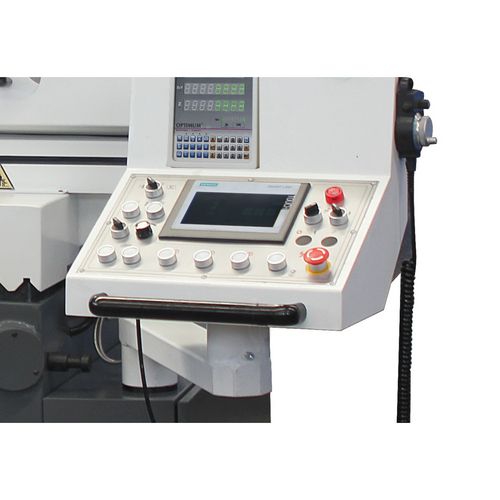

Touch Screen
- Zur Eingabe von Arbeitsdaten und zur Anzeige von Informationen
- Bedienpanel schwenkbar

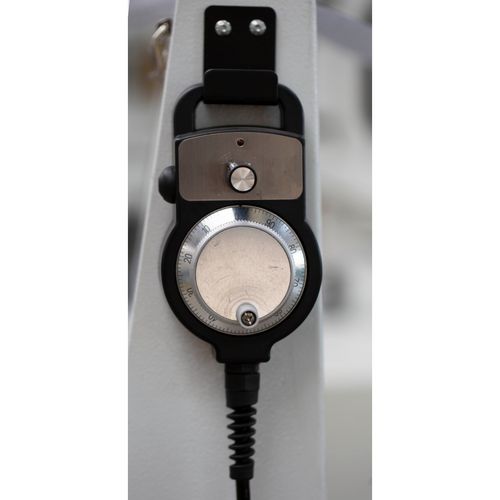

Handrad
- Zum Verfahren der Y-Achse

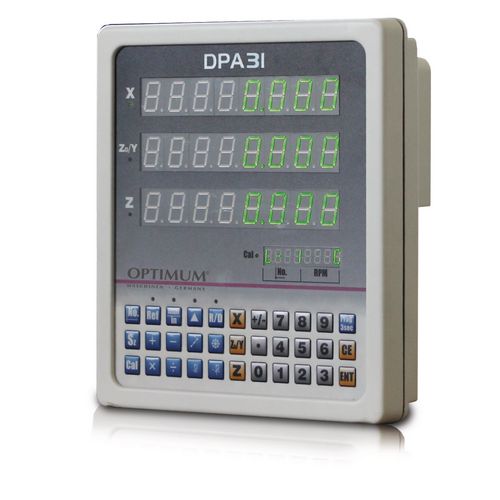

Digitale Positionsanzeige DPA 31
Display- Bedienerfreundliche Folientastatur, spritzwasser-geschützt, blendfrei und lässt sich leicht reinigen
Neue Meßleisten
- Die elektronischen Meßkomponenten der Meßleisten sind geschützt und versiegelt im Gehäuse
- Ermöglicht genaue und verlässliche Meßergebnisse selbst dann, wenn das Meßsystem in Öl oder Kühlflüssigkeiten arbeitet
- Tolerant gegenüber Schwingungen und magnetischen Störungen

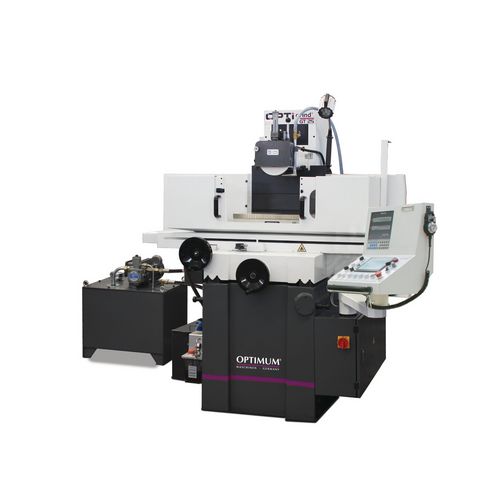

Flächenschleifmaschine
OPTIgrind GT 25
Massive Flachschleifmaschine von OPTIMUM mit kompakten Abmessungen. Ausgezeichnet durch einfache Handhabung, Genauigkeit und hohe Schleifqualität.
25.700,00
EUR zzgl. Ust. / Stück
30.583,00
EUR inkl. 19% Ust. / Stück
Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
Art.-Nr. 3111025
Haben Sie Interesse an diesem Produkt?
Anfrage stellen
Händler finden
Produktdetails
- Elektromagnetische Spannplatte zum Fixieren des Werkstücks mit automatischer Entmagnetisierungsfunktion
- Hochwertige Spindel mit Präzisionskegelrollenlagern
- Gehärtete und geschliffene Tischführungsbahnen
- Turcite-B beschichtete Gegenführungen für hohe Verschleißfestigkeit und geringe Reibung
- Schleifspindel mit hochwertigen Präzisionslagern
- Schleifscheibe ist mit einer Abziehvorrichtung direkt an der Maschine nachschärfbar
- Digitale Positionsanzeige
- Maschinenunterbau aus stabilen verwindungssteifen Guss für maximale Steifigkeit und Stabilität
- Führungsbahnen der Längs-, Quer- und Senkrechtbewegungen sind spielfrei und selbstzentrierend als V- und Flachbahn ausgeführt
- Präzisions Kugelumlaufspindeln
- Führungsbahnen und Transportspindel mit Zentralschmierung
- Alle Flachführungen sind fein geschabt und garantieren so eine höchste Präzision aller manuellen Bewegungen
- Sicherheitselektrik in 24 V Gleichspannung
- Groß dimensionierte entkoppelte Handräder in allen drei Achsen
- Hydraulikleitungen nach DIN EN 853
- Schleifgenauigkeit: 0,005 mm
- Korund-Schleifscheibe Korn 46 für alle gängigen Stähle
- Schwenkbares Bedienpanel erleichtert das Arbeiten erheblich
- Separate Hydraulikeinheit mit Wärmetauscher, vermeidet Vibrationen und thermische Belastung
- Zweikanalige Sicherheitselektronik
- Schleiftisch-Spritzschutz
- EMV-Filterklasse
- Mit IE3-Motor - verbraucht erheblich weniger Energie und dadurch deutliche Kosteneinsparungen
| Elektrische Daten | |
|---|---|
| Leistung Antriebsmotor | 2,2 kW |
| Gesamtanschlusswert | 3,7 kW |
| Anschlussspannung | 400 V |
| Netzfrequenz | 50 Hz |
| Flächenschleiftisch | |
|---|---|
| Spannfläche Länge | 250 mm |
| Spannfläche Breite | 500 mm |
| Schleifscheibe(n) | |
|---|---|
| Außendurchmesser | 200 mm |
| Breite | 20 mm |
| Bohrung | 31,75 mm |
| Umfangsgeschwindigkeit | 33 m/s |
| Spindel | |
|---|---|
| Drehzahl | 2850 min¯¹ |
| Rundlaufgenauigkeit | 0,005 mm |
| X-Achse | |
|---|---|
| Vorschubgeschwindigkeit | 5 – 25 m/min |
| VPE | 1 |
Megeneinheit: Stück
Verpackungseinheit: 1
Verpackungseinheit: 1
- Digitale Positionsanzeige
- Kühlmitteleinrichtung
- Auswuchtdorn
- Schleifscheibe Korn 46
- Diamantstift
- Bedienwerkzeug
- Manuelle Ölpumpe
- LED-Lampe
- Elektromagnet-Spannplatte
- Entmagnetisierfunktion
| Spannplatte | Elektromagnet |
| Spritzschutz | Tisch-Umhausung |
| Entmagnetisiereinrichtung | Automatisch |
| Parallelabrichtvorrichtung | ✔ |
| Kühlmitteleinrichtung | 40 W |
| Arbeitsleuchte | LED-Lampe |
| Ausrichtfüße | ✔ |
