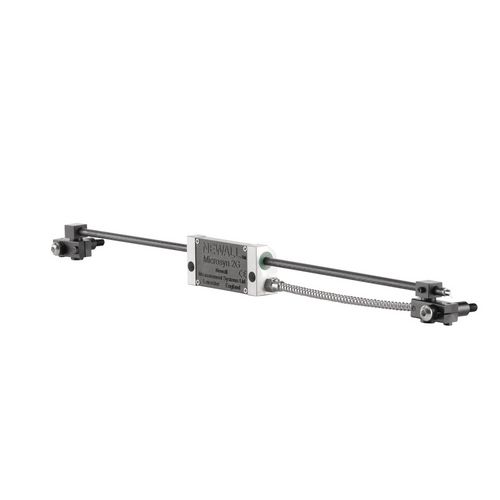

Messleiste microsyn

Messsysteme analog (Spherosyn & Microsyn)

Ab 389,00 EUR zzgl. MwSt / Stück
Ab 451,24 EUR inkl. 16% MwSt / Stück

Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.

Haben Sie Interesse an diesem Produkt?
  • Anfrage stellen
  • Händler finden
  • Variationen

    Allgemein Preis
    BezeichnungArt.-Nr.Messlänge (mm)VPE EUR zzgl. MwStEUR inkl. 16% MwSt
    MS M2G - 30 mm3392003301389,00451,24
    MS M2G - 50 mm3392005501389,00451,24
    MS M2G - 75 mm3392007751389,00451,24
    MS M2G - 100 mm33920101001389,00451,24
    MS M2G - 125 mm33920121251389,00451,24
    MS M2G - 150 mm33920151501389,00451,24
    MS M2G - 175 mm33920171751389,00451,24
    MS M2G - 180 mm33920181801389,00451,24
    MS M2G - 200 mm33920202001389,00451,24
    MS M2G - 225 mm33920222251389,00451,24
    MS M2G - 250 mm33920252501389,00451,24
    MS M2G - 275 mm33920272751395,00458,20
    MS M2G - 300 mm33920303001399,00462,84
    MS M2G - 325 mm33920323251399,00462,84
    MS M2G - 350 mm33920353501409,00474,44
    MS M2G - 400 mm33920404001415,00481,40
    MS M2G - 450 mm33920454501429,00497,64
    MS M2G - 500 mm33920505001439,00509,24
    MS M2G - 550 mm33920555501449,00520,84
    MS M2G - 600 mm33920606001469,00544,04
    MS M2G - 650 mm33920656501520,00603,20
    MS M2G - 700 mm33920707001535,00620,60
    MS M2G - 750 mm33920757501539,00625,24
    MS M2G - 800 mm33920808001559,00648,44
    MS M2G - 850 mm33920858501569,00660,04
    MS M2G - 900 mm33920909001599,00694,84
    MS M2G - 950 mm33920959501609,00706,44
    MS M2G - 1000 mm339210010001645,00748,20
    Anzuzeigende Attribute auswählen
    Allgemein
    Preis

    Produktdetails



    Die Längenmesssysteme Spherosyn (MS S2G) und Microsyn (MS M2G) sind speziell für die Anforderungen in der harten Umgebung einer Werkstatt konstruiert.
    Die Messwandler stellen eine völlig einzigartige Konstruktion dar, bei der alle Bauteile versiegelt und geschützt sind. Sie erhalten auch dann genaue, zuverlässige Messwerte, wenn die Messsysteme in Kühlmittel, Öl, Wasser oder Schmiermittel eingetaucht sind. Standardbefestigungen gehören zum Lieferumfang und machen eine Montage einfach und schnell.

    Die Vorteile

    • Schutzart IP67 - voll versenkbar
    • Undurchlässig gegenüber Kühlmitteln, Öl, Staub, Spänen und fast allen Werkstatteinflüssen
    • Nie mehr zerbrochenes oder verkratztes Glas
    • Tolerant gegenüber Schwingungen und magnetischen Störungen
    • Keine regelmäßige Wartung oder Säuberung notwendig
    • Keine mechanische Abnutzung
    • Lebenslange Garantie auf den Maßstab

    Weltweit bieten mehr als 400.000 Spherosyn- und Microsyngeber den höchsten Grad an Zuverlässigkeit.

    Spherosyn und Microsyn können nicht nur für die digitale Positionsanzeige DP700 eingesetzt werden, sondern können auch in eine Vielzahl von Feedbackanwendungen, wie CNC-Systeme und SPS, integriert werden.

    Wie funktioniert das?
    Die Spherosyn- und Microsynmaßstäbe beruhen auf dem Prinzip des Elektromagnetismus und bestehen aus einem Edelstahl- oder Kohlenstofffaserrohr, das mit einzeln klassifizierten hochgenauen Stahlkugeln gefüllt ist. Die Kugeln werden in einer temperaturgeregelten Umgebung im Rohr vorgespannt und kalibriert.

    Der Lesekopf besteht aus sechs Spulen, die um eine Verbundfaserspule gewickelt werden. Die Spulen und die erforderlichen Elektronikschaltungen werden im Innern des Lesekopfs durch ein Spezialvergußverfahren versiegelt. Durch Anlegen einer Spannung an der Spule, wird im Lesekopf ein elektromagnetisches Feld erzeugt. Aufgrund der Krümmung der Kugeln im Innern des Rohrs variiert das Ausgangssignal abhängig von der Position der Spulen über den Kugeln. Wenn der Lesekopf über den Maßstab läuft, werden durch die relative Axialbewegung entsprechende Signale erzeugt, die an jeder Tastspule induziert werden.



    Megeneinheit: Stück
