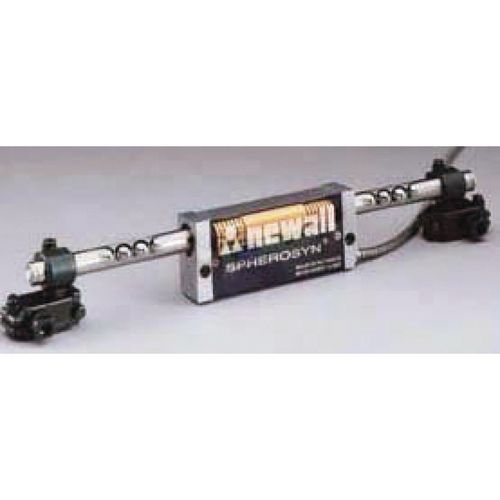

Messleiste spherosyn

Leichter Anbau - geringe Montagekosten

Ab 369,00 EUR zzgl. MwSt / Stück
Ab 439,11 EUR inkl. 19% MwSt / Stück

Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.

Haben Sie Interesse an diesem Produkt?
  • Anfrage stellen
  • Händler finden
  • Variationen

    Allgemein Preis
    BezeichnungArt.-Nr.Messlänge (mm)VPE EUR zzgl. MwStEUR inkl. 19% MwSt
    MS S2G - 51 mm3391005511369,00439,11
    MS S2G - 102 mm33910101021369,00439,11
    MS S2G - 152 mm33910151521369,00439,11
    MS S2G - 178 mm33910181781369,00439,11
    MS S2G - 203 mm33910202031369,00439,11
    MS S2G - 229 mm33910232291369,00439,11
    MS S2G - 254 mm33910252541369,00439,11
    MS S2G - 305 mm33910303051379,00451,01
    MS S2G - 356 mm33910353561379,00451,01
    MS S2G - 406 mm33910404061389,00462,91
    MS S2G - 457 mm33910464571399,00474,81
    MS S2G - 508 mm33910515081399,00474,81
    MS S2G - 559 mm33910565591409,00486,71
    MS S2G - 610 mm33910616101429,00510,51
    MS S2G - 660 mm33910666601439,00522,41
    MS S2G - 711 mm33910717111459,00546,21
    MS S2G - 762 mm33910767621469,00558,11
    MS S2G - 813 mm33910818131479,00570,01
    MS S2G - 864 mm33910868641489,00581,91
    MS S2G - 914 mm33910919141499,00593,81
    MS S2G - 965 mm33910979651519,00617,61
    MS S2G - 1016 mm339110110161529,00629,51
    MS S2G - 1118 mm339111111181559,00665,21
    MS S2G - 1168 mm339111711681579,00689,01
    MS S2G - 1219 mm339112112191589,00700,91
    MS S2G - 1270 mm339112712701599,00712,81
    MS S2G - 1321 mm339113213211619,00736,61
    MS S2G - 1372 mm339113713721639,00760,41
    MS S2G - 1422 mm339114214221669,00796,11
    MS S2G - 1473 mm339114714731699,00831,81
    MS S2G - 1524 mm339115215241729,00867,51
    MS S2G - 1626 mm339116216261779,00927,01
    MS S2G - 1727 mm339117217271809,00962,71
    MS S2G - 1829 mm339118218291869,001.034,11
    MS S2G - 1930 mm339119319301949,001.129,31
    MS S2G - 2032 mm3391203203211.050,001.249,50
    MS S2G - 2134 mm3391213213411.150,001.368,50
    MS S2G - 2235 mm3391223223511.250,001.487,50
    MS S2G - 2337 mm3391233233711.350,001.606,50
    MS S2G - 2438 mm3391243243811.420,001.689,80
    MS S2G - 2540 mm3391254254011.520,001.808,80
    MS S2G - 2642 mm3391264264211.630,001.939,70
    MS S2G - 2743 mm3391274274311.720,002.046,80
    MS S2G - 2845 mm3391284284511.800,002.142,00
    MS S2G - 2946 mm3391294294611.900,002.261,00
    Anzuzeigende Attribute auswählen
    Allgemein
    Preis

    Produktdetails



    Die Längenmesssysteme Spherosyn (MS S2G) und Microsyn (MS M2G) sind speziell für die Anforderungen in der harten Umgebung einer Werkstatt konstruiert.

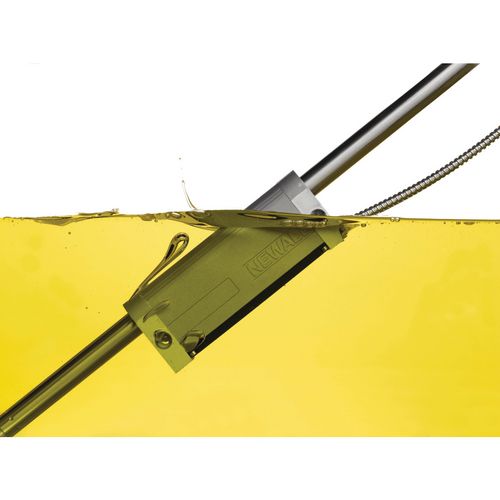

    Die Messwandler stellen eine völlig einzigartige Konstruktion dar, bei der alle Bauteile versiegelt und geschützt sind. Sie erhalten auch dann genaue, zuverlässige Messwerte, wenn die Messsysteme in Kühlmittel, Öl, Wasser oder Schmiermittel eingetaucht sind. Standardbefestigungen gehören zum Lieferumfang und machen eine Montage einfach und schnell.

    Die Vorteile

    • Schutzart IP67 - voll versenkbar
    • Undurchlässig gegenüber Kühlmitteln, Öl, Staub, Spänen und fast allen Werkstatteinflüssen
    • Nie mehr zerbrochenes oder verkratztes Glas
    • Tolerant gegenüber Schwingungen und magnetischen Störungen
    • Keine regelmäßige Wartung oder Säuberung notwendig
    • Keine mechanische Abnutzung
    • Lebenslange Garantie auf den Maßstab

    Weltweit bieten mehr als 400.000 Spherosyn- und Microsyngeber den höchsten Grad an Zuverlässigkeit.

    Spherosyn und Microsyn können nicht nur für die digitale Positionsanzeige DP700 eingesetzt werden, sondern können auch in eine Vielzahl von Feedbackanwendungen, wie CNC-Systeme und SPS, integriert werden.

    Wie funktioniert das?
    Die Spherosyn- und Microsynmaßstäbe beruhen auf dem Prinzip des Elektromagnetismus und bestehen aus einem Edelstahl- oder Kohlenstofffaserrohr, das mit einzeln klassifizierten hochgenauen Stahlkugeln gefüllt ist. Die Kugeln werden in einer temperaturgeregelten Umgebung im Rohr vorgespannt und kalibriert.

    Der Lesekopf besteht aus sechs Spulen, die um eine Verbundfaserspule gewickelt werden. Die Spulen und die erforderlichen Elektronikschaltungen werden im Innern des Lesekopfs durch ein Spezialvergußverfahren versiegelt. Durch Anlegen einer Spannung an der Spule, wird im Lesekopf ein elektromagnetisches Feld erzeugt. Aufgrund der Krümmung der Kugeln im Innern des Rohrs variiert das Ausgangssignal abhängig von der Position der Spulen über den Kugeln. Wenn der Lesekopf über den Maßstab läuft, werden durch die relative Axialbewegung entsprechende Signale erzeugt, die an jeder Tastspule induziert werden.
