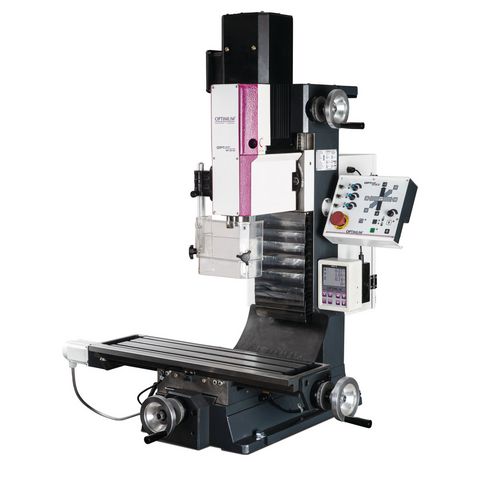

• Produktbild für OPTImill MH 25SV

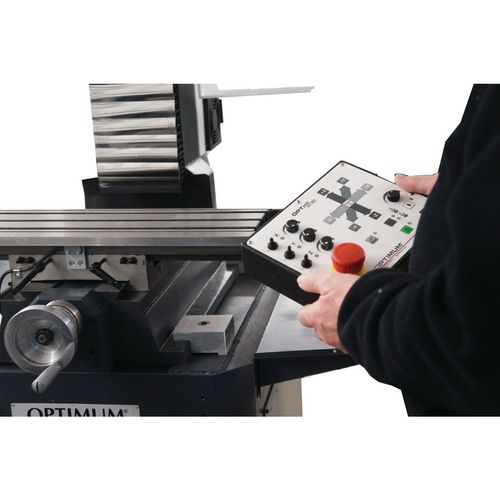

  • Bedienerfreundliche Folientastatur mit Touch- und SchalterbedienungLeicht zu reinigenExzellente BedienbarkeitHohe Mobilität durch Herausnehmen des Bedienpanels aus der Halterung
    • Bedienerfreundliche Folientastatur mit Touch- und Schalterbedienung
    • Leicht zu reinigen
    • Exzellente Bedienbarkeit
    • Hohe Mobilität durch Herausnehmen des Bedienpanels aus der Halterung

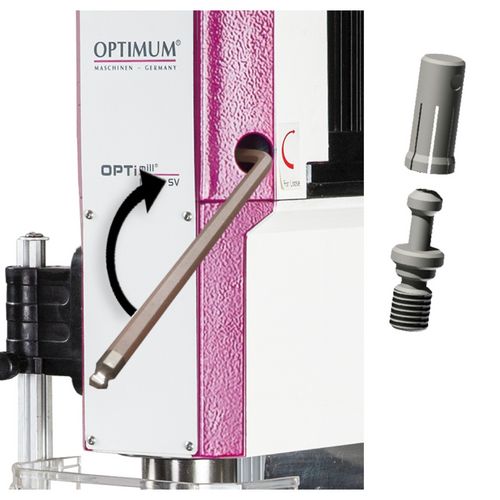

  • Fräskopf ist mit einer Spann-zange für den Anzugsbolzen BT30x45° ausgerüstetLeichter Wechsel durch Entriegelung der mechanischen Sicherung und Bewegen des Pinolenhebels nach oben
    • Fräskopf ist mit einer Spann-zange für den Anzugsbolzen BT30x45° ausgerüstet
    • Leichter Wechsel durch Entriegelung der mechanischen Sicherung und Bewegen des Pinolenhebels nach oben

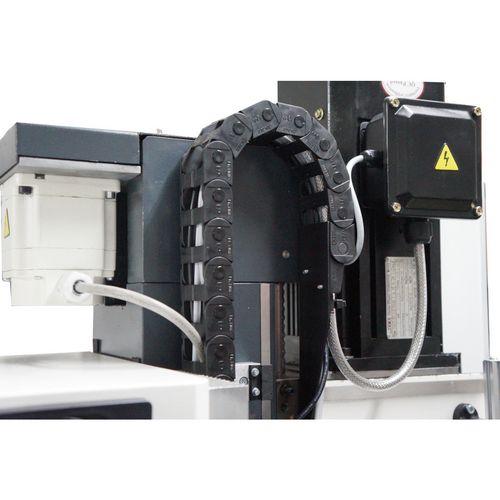

  • Schonende Leitungsführung
    • Schonende Leitungsführung
  • EnergiesparfunktionenFortschrittliche KühlungLackierte Elektronikbaugruppen
    • Energiesparfunktionen
    • Fortschrittliche Kühlung
    • Lackierte Elektronikbaugruppen
  • Produktbild für OPTImill MH 25SV
  • Bedienerfreundliche Folientastatur mit Touch- und SchalterbedienungLeicht zu reinigenExzellente BedienbarkeitHohe Mobilität durch Herausnehmen des Bedienpanels aus der Halterung
  • Fräskopf ist mit einer Spann-zange für den Anzugsbolzen BT30x45° ausgerüstetLeichter Wechsel durch Entriegelung der mechanischen Sicherung und Bewegen des Pinolenhebels nach oben
  • Schonende Leitungsführung
  • EnergiesparfunktionenFortschrittliche KühlungLackierte Elektronikbaugruppen
Markenlogo zum Produkt OPTImill MH 25SV

Fräsmaschine

OPTImill MH 25SV

Stabile Fräsmaschinen mit elektronisch stufenlos regelbarem Antrieb. MH 25SV mit Schrittmotoren und digitaler Positionsanzeige DRO 5

5.680,00 EUR zzgl. Ust. / Stück
6.759,20 EUR inkl. 19% Ust. / Stück

Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.

Art.-Nr. 3338160

Haben Sie Interesse an diesem Produkt?
  • Anfrage stellen
  • Händler finden
  • Produktdetails

    • Inverter Motor
    • Präzise verarbeitet
    • Übersichtliches Bedienpanel mit bedienerfreundlicher Folientastatur
    • Besonders ruhiger Lauf
    • Gegengewicht erleichtert das Verstellen der Z-Achse
    • Stufenlose Drehzahlregelung
    • Einfacher Werkzeugwechsel durch Werkzeugschnellspannsystem
    • Vorschubspindeln einstellbar durch nachstellbare Spindelmuttern
    • Stabile Schwalbenschwanzführung, präzisionsgeschliffen und geschabt mit nachstellbaren Keilleisten
    • Schrägkugellager in den Achsen
    • Bohr-Fräskopf um ± 45° schwenkbar
    • Rechts/Linkslauf
    • Höhenverstellbare, groß dimensionierte Schutzscheibe mit Mikroschalter

    MH 25SV:

    • Stufenlos einstellbarer Vorschub in allen Achsen
    • Eilgang X-/Y-Achse für schnelle Positionierung
    • Digitale 3-Achsen Positionsanzeige DRO 5
    • Endabschaltung des Vorschubs
    • Bedienpanel transportabel
    • Bei Spindelstillstand schaltet der Vorschub ab
    • Endschalter für alle drei Achsen



    Abmessungen und Gewichte
    Länge ca.970 mm
    Breite/Tiefe ca.975 mm
    Höhe ca.1025 mm
    Gewicht ca.200 kg
    Bohr-Fräskopf
    Bohr-Fräskopf Neigebereich± 45 °
    Bohr-Fräsleistung
    Messerkopfgröße max.50 mm
    Schaftfräsergröße max.25 mm
    Eilgang Geschwindigkeit
    X-Achse150 – 930 mm/min
    Y-Achse100 – 580 mm/min
    Z-Achse80 – 450 mm/min
    Elektrische Daten
    Anschlussspannung230 V
    Netzfrequenz50 Hz
    Elektrischer Anschluss
    Gesamt Anschlusswert2 kW
    Frästisch horizontal
    Länge620 mm
    Breite180 mm
    Abstand Vertikalspindel - Frästisch min.0 mm
    Abstand Vertikalspindel - Frästisch max.300 mm
    T-Nuten Größe12 mm
    T-Nuten Anzahl3
    T-Nuten Abstand50 mm
    Traglast max.30 kg
    Normen und Zulassungen
    NormDIN EN 55011
    EMV-KlasseC2
    Verfahrweg
    X-Achse manuell400 mm
    Y-Achse manuell210 mm
    Z-Achse manuell270 mm
    X-Achse automatisch380 mm
    Y-Achse automatisch130 mm
    Z-Achse automatisch190 mm
    Vertikalspindel
    Ausladung185 mm
    SpindelaufnahmeBT 30
    Drehzahlbereich200 – 4000 min¯¹
    Anzahl der Drehzahlbereiche1
    Steuerung der Drehzahlregelungelektronisch regelbar
    Vertikalspindel Leistung Normalbetrieb1,5 kW
    Vertikalspindel Drehmoment Normalbetrieb10 Nm
    Vorschub Geschwindigkeit
    X-Achse150 mm/min
    Y-Achse100 mm/min
    Z-Achse80 mm/min
    Vorschubmotor Drehmoment
    X-Achse Dauerbetrieb S12,2 Nm
    Y-Achse Dauerbetrieb S12,2 Nm
    Z-Achse Dauerbetrieb S14,2 Nm
    VPE1
    Megeneinheit: Stück
    Verpackungseinheit: 1







    Wird in der Artikelbeschreibung und/oder in der Beschreibung des Lieferumfangs eine Garantie ausgewiesen, bleiben Ihre gesetzlichen Mangelhaftungsrechte Ihrem Verkäufer gegenüber hiervon unberührt. Umfang, Dauer, Inhalt und den Garantiegeber entnehmen Sie bitte den Garantiebedingungen. Für Druckfehler, Irrtümer oder fehlerhafte Darstellung wird nicht gehaftet. Technische und optische Änderungen sind vorbehalten. Abb. teilweise mit optionalem Zubehör. Die Lieferung erfolgt ausschließlich nach unseren Lieferungs- und Zahlungsbedingungen. Der Verkauf erfolgt über den Fachhandel.
