• Produktbild für OPTImill MB 4V

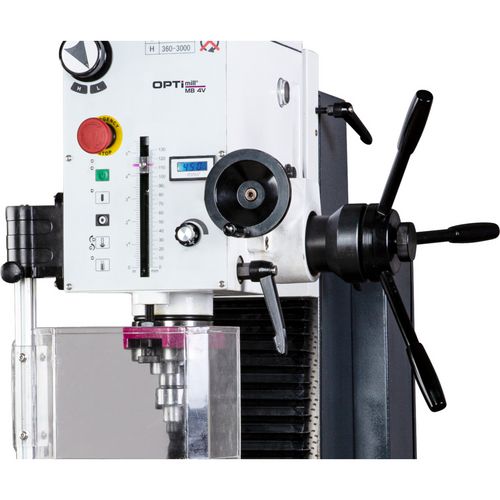

  • Wahlschalter Betriebsart  auf Gewinde schneiden stellen.Den Tiefenanschlag  auf die gewünschte Tiefe einstellen.Motor wird durch Bewegen des Pinolenhebels nach unten aktiviertMit Erreichen der eingestellten Tiefe erfolgt eine Drehrichtungsumkehr der Spindel durch den SchaltpunktDer Gewindebohrer dreht sich wieder aus dem Werkstück herausWenn die Pinole wieder komplett bis zum Schaltpunkt eingefahren ist, wird die Drehung der Spindel angehalten
    • Wahlschalter Betriebsart auf Gewinde schneiden stellen.
    • Den Tiefenanschlag auf die gewünschte Tiefe einstellen.
    • Motor wird durch Bewegen des Pinolenhebels nach unten aktiviert
    • Mit Erreichen der eingestellten Tiefe erfolgt eine Drehrichtungsumkehr der Spindel durch den Schaltpunkt
    • Der Gewindebohrer dreht sich wieder aus dem Werkstück heraus
    • Wenn die Pinole wieder komplett bis zum Schaltpunkt eingefahren ist, wird die Drehung der Spindel angehalten

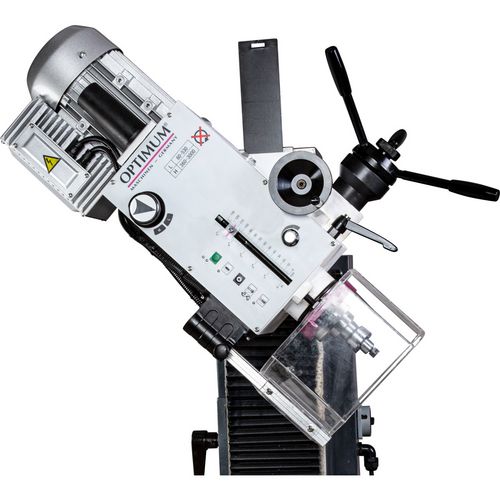

  • Der Bohr-/ Fräskopf kann jeweils nach links und rechts 45° geneigt werden
    • Der Bohr-/ Fräskopf kann jeweils nach links und rechts 45° geneigt werden

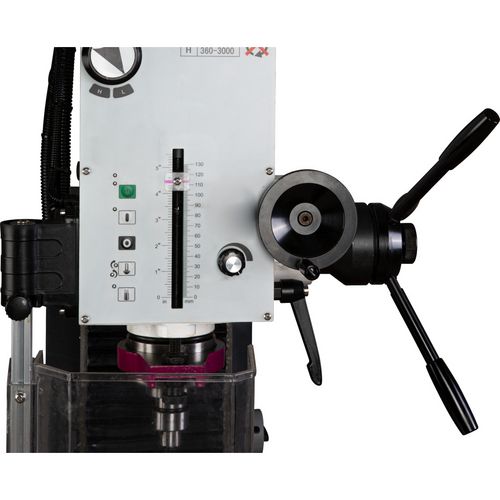

  • Manueller Pinolenvorschub mit dem Feinvorschub
    • Manueller Pinolenvorschub mit dem Feinvorschub

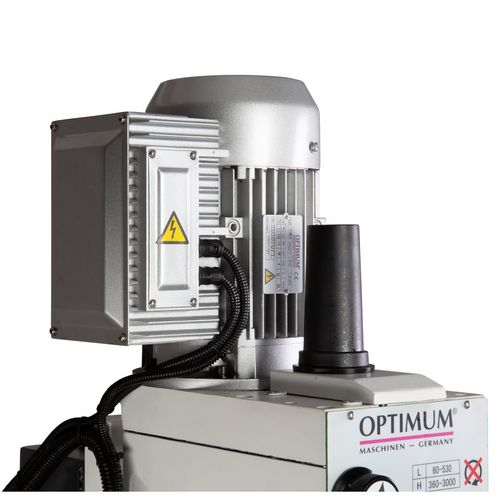

  • Leistungsstarker 1,5 kW Antriebsmotor

    Leistungsstarker 1,5 kW Antriebsmotor

  • Produktbild für OPTImill MB 4V
  • Wahlschalter Betriebsart  auf Gewinde schneiden stellen.Den Tiefenanschlag  auf die gewünschte Tiefe einstellen.Motor wird durch Bewegen des Pinolenhebels nach unten aktiviertMit Erreichen der eingestellten Tiefe erfolgt eine Drehrichtungsumkehr der Spindel durch den SchaltpunktDer Gewindebohrer dreht sich wieder aus dem Werkstück herausWenn die Pinole wieder komplett bis zum Schaltpunkt eingefahren ist, wird die Drehung der Spindel angehalten
  • Der Bohr-/ Fräskopf kann jeweils nach links und rechts 45° geneigt werden
  • Manueller Pinolenvorschub mit dem Feinvorschub
  • Leistungsstarker 1,5 kW Antriebsmotor
Markenlogo zum Produkt OPTImill MB 4V

Bohr-Fräsmaschine

OPTImill MB 4V

Universelle Präzisions-Bohr-Fräsmaschine mit elektronisch regelbarem Antrieb

4.295,00 EUR zzgl. Ust. / Stück
5.111,05 EUR inkl. 19% Ust. / Stück
Aktionspreis *
3.699,00 EUR zzgl. Ust. / Stück
4.401,81 EUR inkl. 19% Ust. / Stück

Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.
* Aktionspreis gültig bis 28.02.2023 in Deutschland.

Art.-Nr. 3338455

Haben Sie Interesse an diesem Produkt?
  • Anfrage stellen
  • Händler finden
  • Produktdetails

    • Schwere, massive Gussausführung
    • Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
    • Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten und nachstellbaren Keilleisten
    • Bedienpanel mit bedienerfreundlicher, schmutz- und wasserresistenter Folientastatur
    • Drehzahlanzeige
    • Bohrtiefenanschlag
    • Manueller Pinolenvorschub mit Feinvorschub
    • Spiel der Vorschubspindeln einstell- und nachstellbar
    • Säule mit handgeschabter Schwalbenschwanzführung
    • Höhenverstellbare, groß dimensionierte Schutzscheibe mit Mikroschalter
    • Großer Drehzahlbereich von 95 - 3.200 min-1 durch 12 schaltbare Geschwindigkeiten



    Abmessungen und Gewichte
    Länge ca.1155 mm
    Breite/Tiefe ca.775 mm
    Höhe ca.1420 mm
    Gewicht ca.320 kg
    Bohr-Fräskopf
    Bohr-Fräskopf Neigebereich± 45 °
    Bohr-Fräsleistung
    Messerkopfgröße max.63 mm
    Schaftfräsergröße max.26 mm
    Bohrleistung Stahl (S235JR)28 mm
    Dauerbohrleistung Stahl (S235JR)24 mm
    Elektrische Daten
    Anschlussspannung230 V
    Netzfrequenz50 Hz
    Frästisch horizontal
    Länge800 mm
    Breite240 mm
    Abstand Vertikalspindel - Frästisch max.460 mm
    T-Nuten Größe14 mm
    T-Nuten Anzahl3
    T-Nuten Abstand63 mm
    Traglast max.80 kg
    Verfahrweg
    X-Achse manuell450 mm
    Y-Achse manuell200 mm
    Z-Achse manuell430 mm
    Vertikalspindel
    Ausladung275 mm
    SpindelaufnahmeMK 4
    Drehzahlbereich60 – 3000 min¯¹
    Anzahl der Drehzahlbereiche2 Stufen
    Steuerung der Drehzahlregelungelektronisch regelbar
    AnzugsstangeM16
    Pinolendurchmesser68 mm
    Pinolenhub120 mm
    VPE1
    Megeneinheit: Stück
    Verpackungseinheit: 1

    • Adapter MK4/MK 3
    • Anzugsstange M 16
    • Bedienwerkzeug
