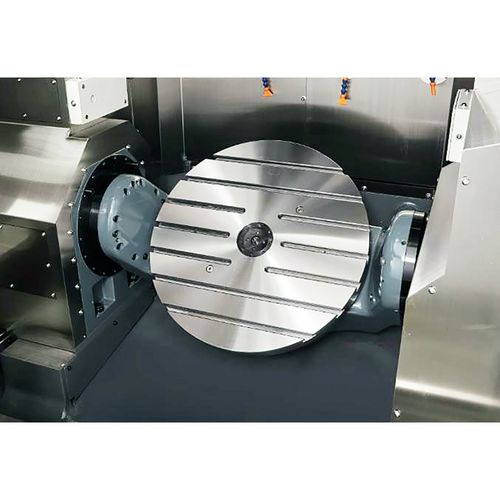

  • Drehgeschwindigkeit max. 90 min-1Kippgeschwindigkeit max. 16,6 min-13 St. hydraulischer und 1 St. Pneumatischer Anschluss (ohne Ventile)Hochpräzise A-Achse & C-AchseMaximale Tischlast 600 kg
    • Drehgeschwindigkeit max. 90 min-1
    • Kippgeschwindigkeit max. 16,6 min-1
    • 3 St. hydraulischer und 1 St. Pneumatischer Anschluss (ohne Ventile)
    • Hochpräzise A-Achse & C-Achse
    • Maximale Tischlast 600 kg

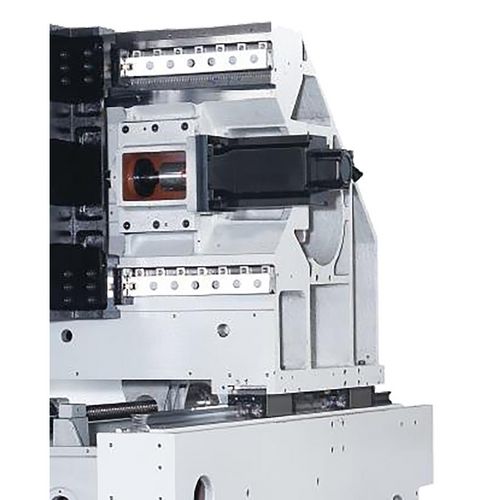

  • Direkt angetriebenEilgang X-, Y-, Z-Achse 36 m/min.
    • Direkt angetrieben
    • Eilgang X-, Y-, Z-Achse 36 m/min.
  • DoppelarmgreiferTrommelmagazin32 Werkzeugplätze
    • Doppelarmgreifer
    • Trommelmagazin
    • 32 Werkzeugplätze
  • Verringert den VerschleißHohe TragfähigkeitHervorragender SchmierfilmGeringer WartungsbedarfGute Haftungseigenschaft
    • Verringert den Verschleiß
    • Hohe Tragfähigkeit
    • Hervorragender Schmierfilm
    • Geringer Wartungsbedarf
    • Gute Haftungseigenschaft
  • Ölskimmer entfernt zuverlässig aufschwimmende Fremdöle und feinsten Späneabrieb aus Kühlschmierstoffen
    • Ölskimmer entfernt zuverlässig aufschwimmende Fremdöle und feinsten Späneabrieb aus Kühlschmierstoffen

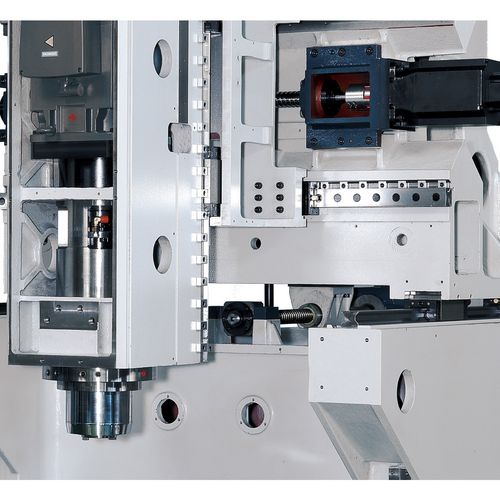

  • Hochpräzise Rollenführung in allen drei AchsenVordere Linearführungen enthalten zusätzliche Führungswagen, um die dynamische Stabilität sicherzustellen
    • Hochpräzise Rollenführung in allen drei Achsen
    • Vordere Linearführungen enthalten zusätzliche Führungswagen, um die dynamische Stabilität sicherzustellen
  • Neue Generation von Bedienpanel mit neuen Möglichkeiten der MaschinenbedienungModerne Multitouch-Bildschirmoberfläche
    • Neue Generation von Bedienpanel mit neuen Möglichkeiten der Maschinenbedienung
    • Moderne Multitouch-Bildschirmoberfläche
  • Bandausführungfür eine effiziente Späneabfuhr
    • Bandausführung
    • für eine effiziente Späneabfuhr
  • Kühlung der Hauptspindel und Hauptspindelmotor
    • Kühlung der Hauptspindel und Hauptspindelmotor
  • Abbildung mit optionalem SCHUNK Schraubstock
  • Produktbild für OPTImill FU 5 HSC
  • Drehgeschwindigkeit max. 90 min-1Kippgeschwindigkeit max. 16,6 min-13 St. hydraulischer und 1 St. Pneumatischer Anschluss (ohne Ventile)Hochpräzise A-Achse & C-AchseMaximale Tischlast 600 kg
  • Direkt angetriebenEilgang X-, Y-, Z-Achse 36 m/min.
  • DoppelarmgreiferTrommelmagazin32 Werkzeugplätze
  • Verringert den VerschleißHohe TragfähigkeitHervorragender SchmierfilmGeringer WartungsbedarfGute Haftungseigenschaft
  • Ölskimmer entfernt zuverlässig aufschwimmende Fremdöle und feinsten Späneabrieb aus Kühlschmierstoffen
  • Hochpräzise Rollenführung in allen drei AchsenVordere Linearführungen enthalten zusätzliche Führungswagen, um die dynamische Stabilität sicherzustellen
  • Neue Generation von Bedienpanel mit neuen Möglichkeiten der MaschinenbedienungModerne Multitouch-Bildschirmoberfläche
  • Bandausführungfür eine effiziente Späneabfuhr
  • Kühlung der Hauptspindel und Hauptspindelmotor
Markenlogo zum Produkt OPTImill FU 5 HSC

CNC Fräsmaschine

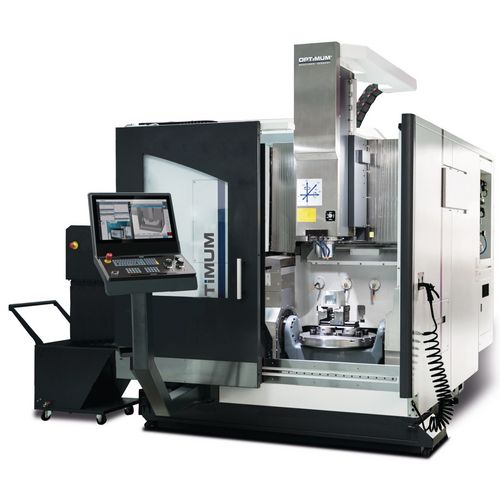

OPTImill FU 5 HSC

5-Achsen-Simultan-Bearbeitungszentrum für höchste Produktivität mit SIEMENS Steuerung SINUMERIK ONE

Preis auf Anfrage

Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.

Art.-Nr. 3521100

Haben Sie Interesse an diesem Produkt?
  • Anfrage stellen
  • Händler finden
  • Produktdetails

    • Schwere Ausführung
    • Hohe Produktivität
    • Teleskop-Führungsbahnabdeckung
    • Präzisionsgeschliffene, vorgespannte Hochleistungs-Kugelumlaufspindeln für hohe Eilganggeschwindigkeiten
    • Spindel in P5-Präzisionslagern aufgenommen und permanentgeschmiert
    • Drehmomentstarke Servoantriebe in allen fünf Achsen
    • Präzisionslinearführung
    • Heidenhain Glasmaßstäbe für höhere Genauigkeit
    • Hohe Eilganggeschwindigkeit von bis zu 36 m/min.
    • C-Achse mit Torque Motor für maximale Drehzahl und Lebensdauergenauigkeit

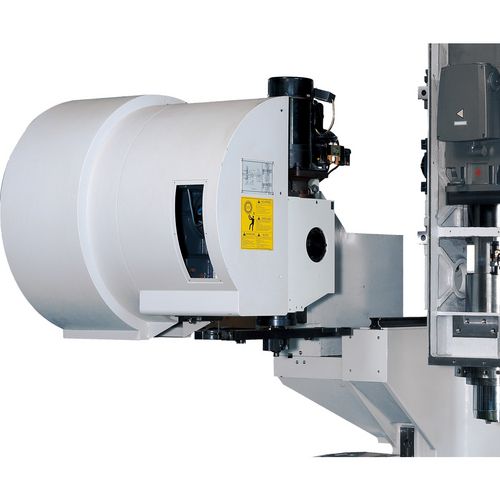

    • A- Achse mit Schneckengetriebe für hohes Drehmoment bei Kippvorgängen
    • Z-Achsen-Vorschubmotor verstärkt
    • Das tragbare, elektronische Handrad mit Zustimmtaster und Not-Halt-Schlagschalter erleichtert das Einfahren von Programmen erheblich
    • Werkzeugwechsler-Doppelarmgreifer mit 32 Werkzeugplätzen in Standardlieferumfang
    • Kühlmitteleinrichtung mit 380 Liter Kühlmitteltank mit Spänespülsystem und Reinigungspistole
    • Automatische Zentralschmierung
    • RJ45-Steckverbindung, USB-und Stromanschluss 230 V
    • Zusätzliches USB Interface am Bedienpanel

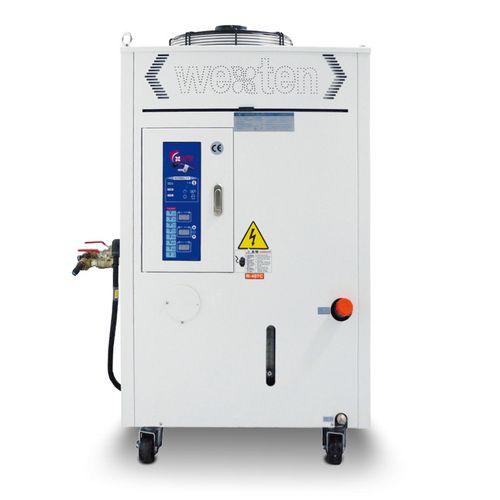

    • Wasserkreislauf-Kühlaggregat für die Hauptspindel und Hauptspindelmotor
    • Späneförderer in Bandausführung sorgt für eine effiziente Späneabfuhr
    • Spänewagen
    • Collision Avoidance - Software zur Kollisionsvermeidung
    • Spindelinnenkühlung 40 bar mit internen Tank (eine Absaugung wird benötigt)
    • Klimaanlage
    • TSC Thermische Spindel compensation
    • DCM Dynamische Kollisions Überwachung
    • EMV (Elektromagnetische Verträglichkeit)
    • Zwei Jahre SIEMENS Reparatur Service Vertrag inklusive.

    Ausstattungsdetails:

    Hauptspindel und Motor

    • Wassergekühlt

    Z-Achsen Motor

    • verstärkt

    Zentralantrieb

    • X-Achse

    Spindel

    • Inlinespindel mit einer Drehzahl von 15.000 min-1

    Schwenk- und Drehtisch

    • von L.C.M Italien
    • Perfekte geometrische und funktionale Abstimmung

    Späneabfuhr

    • Maschine für optimale Späneabfuhr konzipiert

    Grundkörper

    • Stark verrippte, verwindungsfreie Maschinenbasis aus Qualitäts-Guss



    Abmessungen und Gewichte
    Länge ca.3015 mm
    Breite/Tiefe ca.4400 mm
    Höhe ca.3000 mm
    Gewicht ca.9150 kg
    Eilgang Geschwindigkeit
    X-Achse36 m/min
    Y-Achse36 m/min
    Z-Achse36 m/min
    Elektrische Daten
    Anschlussspannung400 V
    Netzfrequenz50 Hz
    Elektrischer Anschluss
    Gesamt Anschlusswert70 kVA
    Frästisch horizontal
    Länge600 mm
    Breite600 mm
    T-Nuten Größe14 mm
    T-Nuten Anzahl7
    T-Nuten Abstand75 mm
    Traglast max.600 kg
    Genauigkeit
    Wiederholgenauigkeit± 0,004 mm
    Positioniergenauigkeit± 0,008 mm
    Kühlschmiermittelsystem
    Tankinhalt380 l
    Tankinhalt externes Aggregat Spindelinnenkühlung165 l
    Pneumatischer Anschluss
    Betriebsdruck6 bar
    Pumpe
    Pumpenmotor Spänespülung0,85 kW
    Pumpenmotor Spänespülung Fördermenge150 l/min
    Pumpenmotor vordere / linke Spänespülung1,08 kW
    Pumpenmotor vordere / linke Spänespülung Fördermenge150 l/min
    Pumpenmotor Reinigungspistole0,53 kW
    Pumpenmotor Reinigungspistole Fördermenge58 l/min
    Rundachsen
    Rundachse max. zulässiges Drehmoment (S1)393 Nm
    Rundachse max. zulässiges Drehmoment (S6)707 Nm
    Schwenkachse± 120 °
    Rotationsachse360 °
    Geschwindigkeit A-Achse max.16,6 min¯¹
    Geschwindigkeit C-Achse max.90 min¯¹
    Schwenk- und Drehtisch
    Hydraulisches Klemmmoment Rotationsachse C (bei 50 bar Hydraulikdruck)1200 Nm
    Hydraulisches Klemmmoment Schwenkachse A (bei 50 bar Hydraulikdruck)2900 Nm
    Verfahrweg
    X-Achse automatisch600 mm
    Y-Achse automatisch600 (+500 und - 100) mm
    Z-Achse automatisch500 mm
    Vertikalspindel
    SpindelaufnahmeSK 40 DIN 69871
    Drehzahlbereich15000 min¯¹
    Leistung Antriebsmotor Dauerbetrieb S125 kW
    Leistung Antriebsmotor S6-30 % Betrieb40 kW
    Drehmoment Antriebsmotor Dauerbetrieb S1105 Nm
    Drehmoment Antriebsmotor 30% Betrieb S6261 Nm
    Vorschub Geschwindigkeit
    Beschleunigung X-, Y-, Z-Achse7 m/s²
    Vorschub Kraft
    Vorschubkraft X-Achse10 kN
    Vorschubkraft Y-Achse10 kN
    Vorschubkraft Z-Achse13,5 kN
    Vorschubmotor Drehmoment
    X-Achse Dauerbetrieb S122 Nm
    Y-Achse Dauerbetrieb S122 Nm
    Z-Achse Dauerbetrieb S127 Nm
    Werkzeugwechsler
    BauartDoppelarmgreifer
    Anzahl der Werkzeugplätze32 Werkzeuge
    Werkzeugdurchmesser max. Nebenplätze frei120 mm
    Werkzeugdurchmesser max.78 mm
    Werkzeuglänge max.300 mm
    Werkzeuggewicht max.7 kg
    Zeit-Werkzeugwechsel Span zu Span (C to C)9,33 s
    VPE1
    Megeneinheit: Stück
    Verpackungseinheit: 1
