• Produktbild für OPTImill F 3Pro
  • <b>Arbeitsbereich</b><ul><li>Von drei Seiten gut einsehbar</li><li>Klare, widerstandsfähige Makrolonscheiben</li></ul>

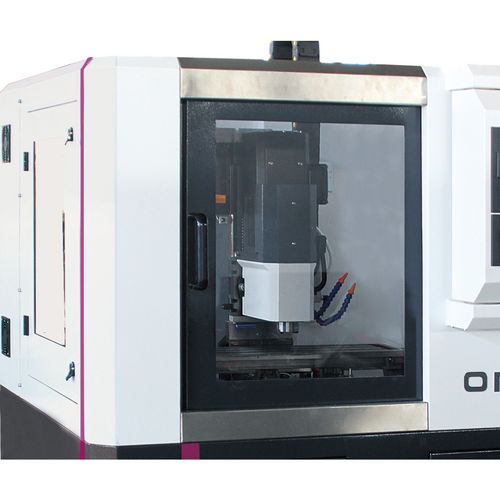

    Arbeitsbereich

    • Von drei Seiten gut einsehbar
    • Klare, widerstandsfähige Makrolonscheiben
  • <b>Werkzeugwechsel</b><ul><li>Pneumatisch mittels Knopfdruck</li><li>BT 30-Aufnahme</li></ul>

    Werkzeugwechsel

    • Pneumatisch mittels Knopfdruck
    • BT 30-Aufnahme
  • <b>Anschlüsse</b><ul><li>Zugriffsfreundlich</li><li>Leicht an die Maschine anschließbar</li><li>Steckdose</li><li>RS232</li></ul>

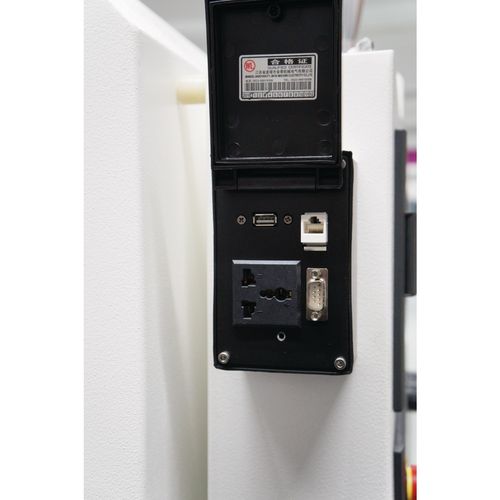

    Anschlüsse

    • Zugriffsfreundlich
    • Leicht an die Maschine anschließbar
    • Steckdose
    • RS232
  • <b>Handrad</b><ul><li>Tragbar</li><li>Elektronisch</li><li>Erleichtert das Einfahren von Programmen erheblich</li><li>Not-Halt-Schlagschalter</li><li>Zustimmtaster</li></ul>

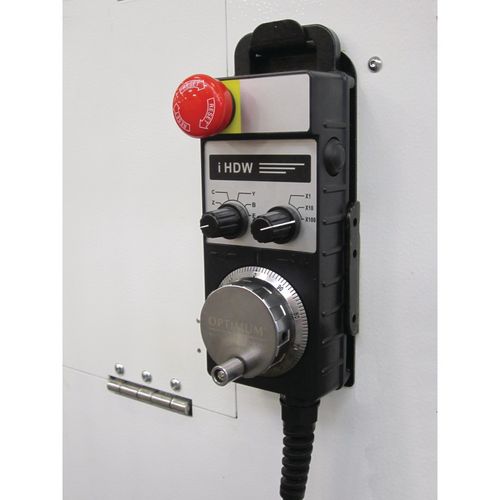

    Handrad

    • Tragbar
    • Elektronisch
    • Erleichtert das Einfahren von Programmen erheblich
    • Not-Halt-Schlagschalter
    • Zustimmtaster
  • <b>Signalleuchte</b><ul><li> Zeigt optisch den Zustand der Maschine an</li></ul>

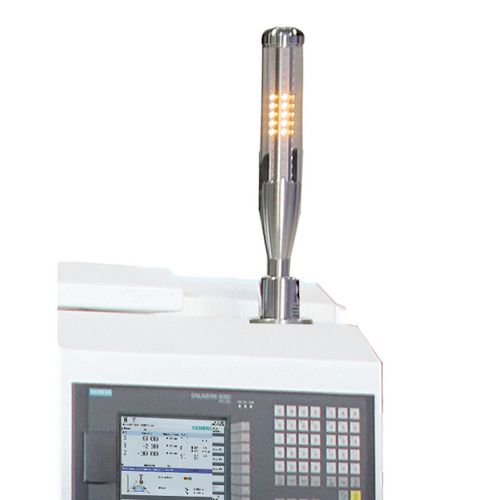

    Signalleuchte

    • Zeigt optisch den Zustand der Maschine an
  • <b>Linearführung</b><ul><li>Hohe zulässige Belastung und hohe Steifigkeit</li><li>Niedriger Reibungskoeffizient</li><li>Hervorragende Fehlerkompensation durch X-Anordnung</li></ul>

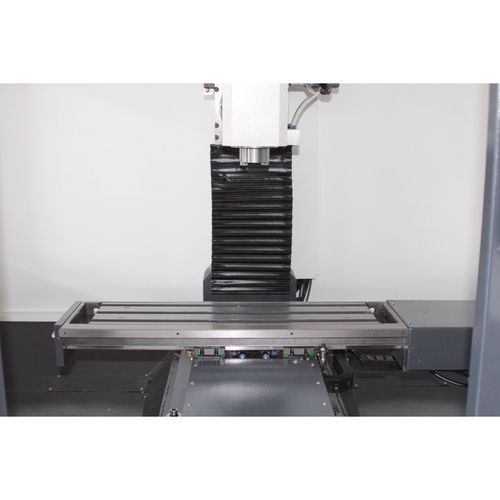

    Linearführung

    • Hohe zulässige Belastung und hohe Steifigkeit
    • Niedriger Reibungskoeffizient
    • Hervorragende Fehlerkompensation durch X-Anordnung
  • <b>Siemens Steuerung: SINUMERIK D ADVANCED</b><p>bringt Schwung in die Fräsmaschinen. CNC-Technik vom Technologieführer, gepaart mit einem revolutionären Bedienkonzept, macht die SINUMERIK 808D ADVANCED perfekt für die CNC-Welt.</p><ul><li>RJ45 Ethernet-Port</li><li>8,4" LCD-Farbdisplay mit 800 x 600 Auflösung</li><li>Vorbereitet für Fernwartung</li><li>AST-Funktion: Ermöglicht die einfache Optimierung bei höheren Anforderungen an die Dynamik und Genauigkeit</li><li>Höhere Genauigkeit</li></ul>

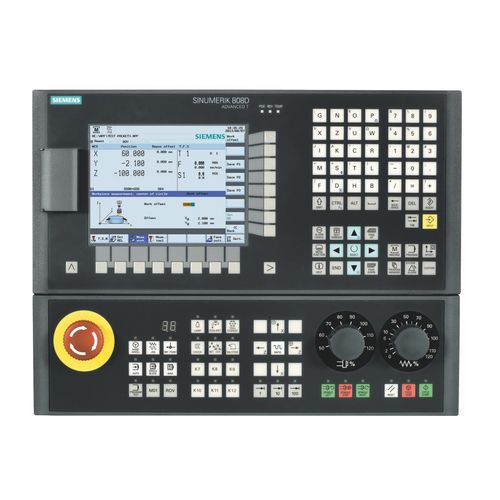

    Siemens Steuerung: SINUMERIK D ADVANCED

    bringt Schwung in die Fräsmaschinen. CNC-Technik vom Technologieführer, gepaart mit einem revolutionären Bedienkonzept, macht die SINUMERIK 808D ADVANCED perfekt für die CNC-Welt.

    • RJ45 Ethernet-Port
    • 8,4" LCD-Farbdisplay mit 800 x 600 Auflösung
    • Vorbereitet für Fernwartung
    • AST-Funktion: Ermöglicht die einfache Optimierung bei höheren Anforderungen an die Dynamik und Genauigkeit
    • Höhere Genauigkeit
  • Produktbild für OPTImill F 3Pro
  • Produktbild für OPTImill F 3Pro
  • Produktbild für OPTImill F 3Pro
  • <b>Arbeitsbereich</b><ul><li>Von drei Seiten gut einsehbar</li><li>Klare, widerstandsfähige Makrolonscheiben</li></ul>
  • <b>Werkzeugwechsel</b><ul><li>Pneumatisch mittels Knopfdruck</li><li>BT 30-Aufnahme</li></ul>
  • <b>Anschlüsse</b><ul><li>Zugriffsfreundlich</li><li>Leicht an die Maschine anschließbar</li><li>Steckdose</li><li>RS232</li></ul>
  • <b>Handrad</b><ul><li>Tragbar</li><li>Elektronisch</li><li>Erleichtert das Einfahren von Programmen erheblich</li><li>Not-Halt-Schlagschalter</li><li>Zustimmtaster</li></ul>
  • <b>Signalleuchte</b><ul><li> Zeigt optisch den Zustand der Maschine an</li></ul>
  • <b>Linearführung</b><ul><li>Hohe zulässige Belastung und hohe Steifigkeit</li><li>Niedriger Reibungskoeffizient</li><li>Hervorragende Fehlerkompensation durch X-Anordnung</li></ul>
  • <b>Siemens Steuerung: SINUMERIK D ADVANCED</b><p>bringt Schwung in die Fräsmaschinen. CNC-Technik vom Technologieführer, gepaart mit einem revolutionären Bedienkonzept, macht die SINUMERIK 808D ADVANCED perfekt für die CNC-Welt.</p><ul><li>RJ45 Ethernet-Port</li><li>8,4" LCD-Farbdisplay mit 800 x 600 Auflösung</li><li>Vorbereitet für Fernwartung</li><li>AST-Funktion: Ermöglicht die einfache Optimierung bei höheren Anforderungen an die Dynamik und Genauigkeit</li><li>Höhere Genauigkeit</li></ul>
  • Produktbild für OPTImill F 3Pro
  • Produktbild für OPTImill F 3Pro
Markenlogo zum Produkt OPTImill F 3Pro

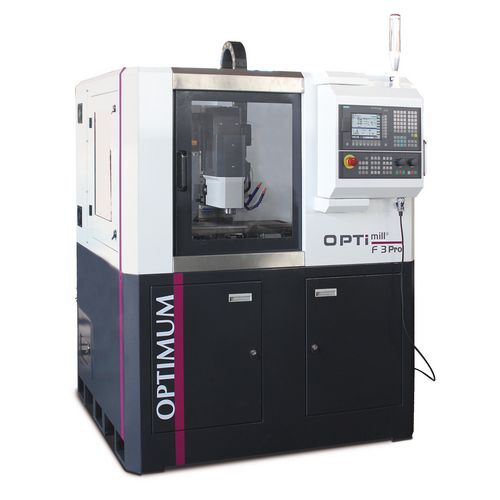

CNC-Fräsmaschine

OPTImill F 3Pro

Universal-Fräsmaschine mit Servo-Antrieben und SIEMENS SINUMERIK 808D ADVANCED

Preis auf Anfrage

Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.

Art.-Nr. 3500415

Haben Sie Interesse an diesem Produkt?
  • Anfrage stellen
  • Händler finden
  • Produktdetails

    • Linearführung in allen Achsen
    • Alle Achsen mit Kugelumlaufspindel
    • Servoantrieb in allen Achsen (X-, Y- und Z-Achse)
    • Werkzeugwechsel erfolgt mittels Knopfdruck (elektropneumatische Werkzeugspanneinrichtung)
    • Kühlmitteleinrichtung
    • Zentralschmierung
    • Schwenkbares Bedienpult
    • Softwarepaket SINUMERIK 808D on PC inklusive. (Praktische Trainingssoftware, damit Werkstücke am PC offline programmiert und simuliert werden können. Kostenfrei zum Herunterladen unter www.cnc4you.com)
    • Inklusive zwei Jahre SIEMENS Gewährleistung



    Abmessungen und Gewichte
    Länge ca.1410 mm
    Breite/Tiefe ca.1372 mm
    Höhe ca.2007 mm
    Gewicht ca.1000 kg
    Bohr-Fräsleistung
    Messerkopfgröße max.50 mm
    Schaftfräsergröße max.25 mm
    Elektrische Daten
    Anschlussspannung400 V
    Netzfrequenz50 Hz
    Elektrischer Anschluss
    Gesamt Anschlusswert5 kVA
    Frästisch horizontal
    Länge620 mm
    Breite180 mm
    Abstand Vertikalspindel - Frästisch min.50 mm
    Abstand Vertikalspindel - Frästisch max.295 mm
    T-Nuten Größe12 mm
    T-Nuten Anzahl3
    T-Nuten Abstand50 mm
    Traglast max.30 kg
    Genauigkeit
    Wiederholgenauigkeit± 0,02 mm
    Positioniergenauigkeit± 0,01 mm
    Kühlschmiermittelsystem
    Kühlmittelpumpe(n) Antriebsleistung95 W
    Tankinhalt30 l
    Verfahrweg
    X-Achse automatisch355 mm
    Y-Achse automatisch190 mm
    Z-Achse automatisch245 mm
    Vertikalspindel
    SpindelaufnahmeBT 30
    Drehzahlbereich4000 min¯¹
    Erläuterung DrehzahlbereichBitte beachten Sie, dass die maximale Spindeldrehzahl im Dauerbetrieb um ca. 20 % reduziert werden muss
    Leistung Antriebsmotor Dauerbetrieb S11,5 kW
    Leistung Antriebsmotor S6-30 % Betrieb2,2 kW
    Drehmoment Antriebsmotor Dauerbetrieb S19,5 Nm
    Drehmoment Antriebsmotor 30% Betrieb S614 Nm
    Vorschub Geschwindigkeit
    X-Achse6000 mm/min
    Y-Achse8000 mm/min
    Z-Achse10000 mm/min
    Vorschubmotor Drehmoment
    X-Achse Dauerbetrieb S11,9 Nm
    Y-Achse Dauerbetrieb S13,5 Nm
    Z-Achse Dauerbetrieb S13,5 Nm
    VPE1
    Megeneinheit: Stück
    Verpackungseinheit: 1







    Wird in der Artikelbeschreibung und/oder in der Beschreibung des Lieferumfangs eine Garantie ausgewiesen, bleiben Ihre gesetzlichen Mangelhaftungsrechte Ihrem Verkäufer gegenüber hiervon unberührt. Umfang, Dauer, Inhalt und den Garantiegeber entnehmen Sie bitte den Garantiebedingungen. Für Druckfehler, Irrtümer oder fehlerhafte Darstellung wird nicht gehaftet. Technische und optische Änderungen sind vorbehalten. Abb. teilweise mit optionalem Zubehör. Die Lieferung erfolgt ausschließlich nach unseren Lieferungs- und Zahlungsbedingungen. Der Verkauf erfolgt über den Fachhandel.

    Ausstattungsoptionen

    Ausstattungsoptionen nicht nachrüstbar, erhältlich nur bei Bestellung einer Neumaschine ab Werk.
