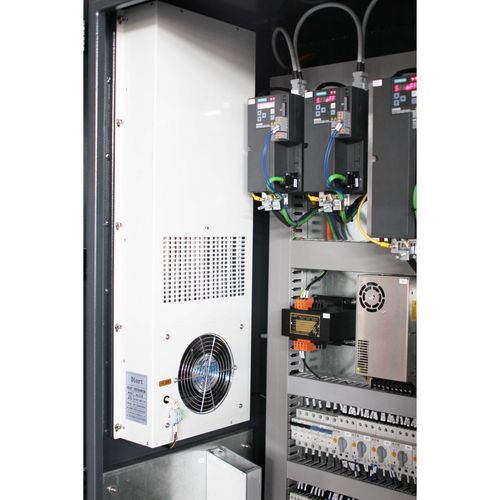

  • <b>Schaltschrank</b> <ul> <li>Geschlossener, übersichtlicher Schaltschrank mit integriertem Wärmetauscher; sorgt für optimale Temperatur</li> <li>Mit Siemens Servo-Antrieb</li> <li>Normgerechter Aufbau</li> </ul>

    Schaltschrank

    • Geschlossener, übersichtlicher Schaltschrank mit integriertem Wärmetauscher; sorgt für optimale Temperatur
    • Mit Siemens Servo-Antrieb
    • Normgerechter Aufbau

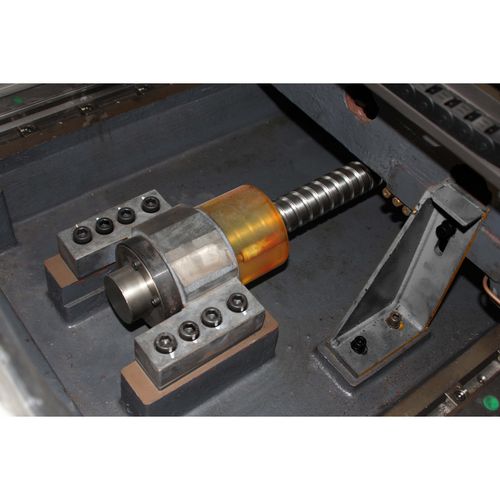

  • <b>Kugelumlaufspindel</b> <ul> <li>Kugelumlauf für hohe Eilganggeschwindigkeiten in allen Achsen</li> </ul>

    Kugelumlaufspindel

    • Kugelumlauf für hohe Eilganggeschwindigkeiten in allen Achsen
  • <b>Werkzeugwechsler</b> <ul> <li>Karussell</li> <li>16 Werkzeugplätze</li> <li>Werkzeugwechsel Zeit: 6 Sekunden</li> </ul>

    Werkzeugwechsler

    • Karussell
    • 16 Werkzeugplätze
    • Werkzeugwechsel Zeit: 6 Sekunden

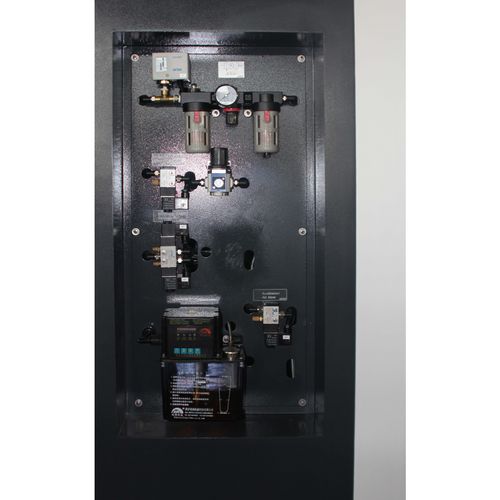

  • <b>Zentralschmierung</b> <ul> <li>Beugt Verschleiß, Reparaturkosten und unnötigem Stillstand in erheblichem Maße vor</li> </ul>

    Zentralschmierung

    • Beugt Verschleiß, Reparaturkosten und unnötigem Stillstand in erheblichem Maße vor

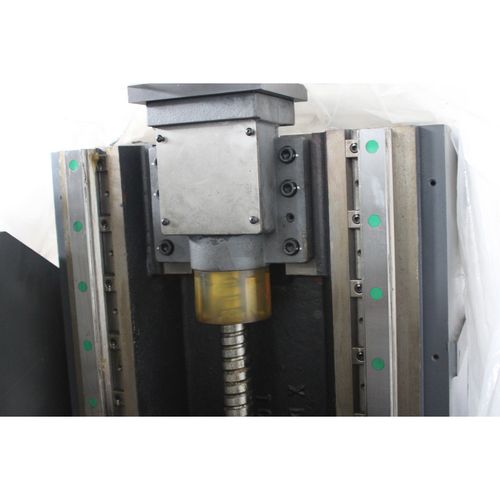

  • <b>Linearführung</b> <ul> <li>Hohe zulässige Belastung und hohe Steifigkeit</li> <li>Niedriger Reibungskoeffizient</li> </ul>

    Linearführung

    • Hohe zulässige Belastung und hohe Steifigkeit
    • Niedriger Reibungskoeffizient
  • <b>Späneförderer</b> <ul> <li>Bandausführung</li> <li>Für eine effiziente Späneabfuhr</li> </ul>

    Späneförderer

    • Bandausführung
    • Für eine effiziente Späneabfuhr

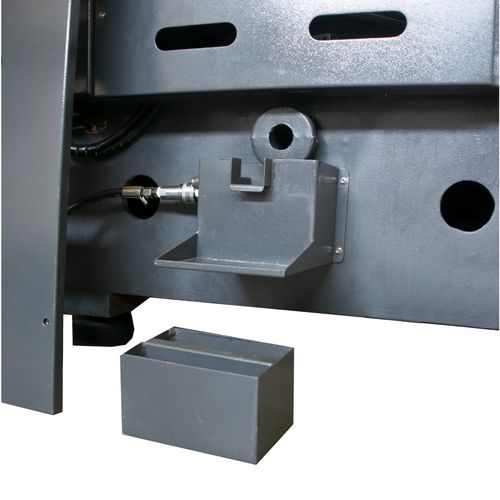

  • <b>Ölabscheider/Ölskimmer</b> <ul> <li>Abtrennung der nicht einemulgierten Fremdöle durch Abskimmen</li> <li>Abtrennung der Feststoffe durch Absetzen im Sammelbehälter</li> </ul>

    Ölabscheider/Ölskimmer

    • Abtrennung der nicht einemulgierten Fremdöle durch Abskimmen
    • Abtrennung der Feststoffe durch Absetzen im Sammelbehälter

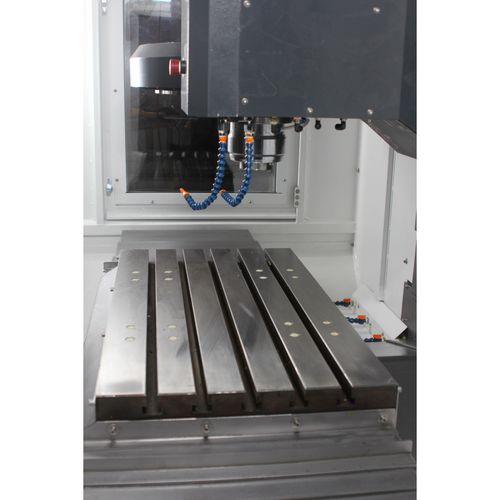

  • <b>Frästisch</b> <ul> <li>Massiver, exakter Frästisch mit fünf T-Nuten, groß dimensioniert und präzisionsgeschliffen</li> </ul>

    Frästisch

    • Massiver, exakter Frästisch mit fünf T-Nuten, groß dimensioniert und präzisionsgeschliffen
  • Produktbild für OPTImill F 150E
  • Produktbild für OPTImill F 150E
  • Produktbild für OPTImill F 150E
  • Produktbild für OPTImill F 150E
  • <b>Schaltschrank</b> <ul> <li>Geschlossener, übersichtlicher Schaltschrank mit integriertem Wärmetauscher; sorgt für optimale Temperatur</li> <li>Mit Siemens Servo-Antrieb</li> <li>Normgerechter Aufbau</li> </ul>
  • <b>Kugelumlaufspindel</b> <ul> <li>Kugelumlauf für hohe Eilganggeschwindigkeiten in allen Achsen</li> </ul>
  • <b>Werkzeugwechsler</b> <ul> <li>Karussell</li> <li>16 Werkzeugplätze</li> <li>Werkzeugwechsel Zeit: 6 Sekunden</li> </ul>
  • <b>Zentralschmierung</b> <ul> <li>Beugt Verschleiß, Reparaturkosten und unnötigem Stillstand in erheblichem Maße vor</li> </ul>
  • <b>Linearführung</b> <ul> <li>Hohe zulässige Belastung und hohe Steifigkeit</li> <li>Niedriger Reibungskoeffizient</li> </ul>
  • <b>Späneförderer</b> <ul> <li>Bandausführung</li> <li>Für eine effiziente Späneabfuhr</li> </ul>
  • <b>Ölabscheider/Ölskimmer</b> <ul> <li>Abtrennung der nicht einemulgierten Fremdöle durch Abskimmen</li> <li>Abtrennung der Feststoffe durch Absetzen im Sammelbehälter</li> </ul>
  • <b>Frästisch</b> <ul> <li>Massiver, exakter Frästisch mit fünf T-Nuten, groß dimensioniert und präzisionsgeschliffen</li> </ul>
  • Produktbild für OPTImill F 150E
  • Produktbild für OPTImill F 150E
Markenlogo zum Produkt OPTImill F 150E

CNC-Fräsmaschine

OPTImill F 150E

Die kompakte Lösung für die Kleinserienfertigung im Mittelstand

Preis auf Anfrage

Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.

Art.-Nr. 3501150

Haben Sie Interesse an diesem Produkt?
  • Anfrage stellen
  • Händler finden
  • Produktdetails

    • Karussell-Werkzeugwechsler mit 16 Werkzeugplätzen
    • Alle Linearführungen mit Edelstahlabdeckungen
    • Automatische Zentralschmierung
    • Siemens Hauptspindelmotor
    • Servoantrieb von SIEMENS in allen Achsen (geschlossener Regelkreis)
    • Späneförderer in Bandausführung sorgt für eine effiziente Späneabfuhr
    • Spänewagen
    • Max. Spindelgeschwindigkeit 10.000 min-1
    • Maschinenleuchte im Arbeitsraum
    • Tragbares, elektronisches Handrad mit Zustimmtaster und Not-Halt-Schlagschalter. Erleichtert das Einfahren von Programmen erheblich
    • Kühlmitteleinrichtung mit 190 Liter Kühlmitteltank
    • Werkzeugwechsel erfolgt automatisch oder mittels Knopfdruck (elektropneumatische Werkzeugspanneinrichtung)
    • Massiver, exakter Frästisch, groß dimensioniert und präzise oberflächenbearbeitet
    • Zugangstüren sehr großzügig gestaltet, um die Reinigungs- und Wartungszeit auf ein Minimum zu reduzieren
    • Softwarepaket „SINUMERIK 808D on PC“ inklusive. (Praktische Trainingssoftware, damit Werkstücke am PC offline programmiert und simuliert werden können. Software kann kostenfrei unter www.cnc4you.com heruntergeladen werden.)
    • Inklusive zwei Jahre SIEMENS Gewährleistung


    SINUMERIK 808 ADVANCED - CNC-Technik vom Technologieführer, gepaart mit einem revolutionären Bedienkonzept

    Produktivitätssteigerung in der Produktion

    • Die SINUMERIK 808D ADVANCED Steuerung ist eine panelbasierte CNC-Steuerung. Die kompakte und benutzerfreundliche Einstiegslösung kommt bei einfachen Fräsanwendungen zum Einsatz. Eigenschaften wie einfache Bedienung, Inbetriebsetzung und Wartung sind die perfekte Basis für die Ausrüstung von CNC-Maschinen.
    • Durch ihre technologiespezifischen Ausprägungen ist die SINUMERIK 808D ADVANCED Steuerung perfekt fürs Fräsen vorkonfiguriert. Aufgrund der Hard- und Softwareerweiterungen bietet die SINUMERIK 808D ADVANCED zudem für einfache Fräsfunktionalitäten eine ausreichende Leistung für den Formen- und Werkzeugbau.

    Kompakt und robust

    • Dank eines panelbasierten CNC-Designs mit wenigen Schnittstellen und einer Bedientafel in der Schutzklasse IP65 ist die SINUMERIK 808D ADVANCED perfekt für den Einsatz unter rauen Umgebungen vorbereitet. Die geringen Maße ermöglichen den Einsatz in kompakten Maschinen

    INKLUSIVE

    • RJ45 Ethernet-Port
    • 8,4” LCD-Farbdisplay mit 800 x 600 Auflösung
    • Vorbereitet für Fernwartung
    • AST-Funktion; ermöglicht die einfache Optimierung bei höheren Anforderungen an die Dynamik und Genauigkeit
    • Absolut-Encoder / keine Referenzfahrt nötig
    • Höhere Genauigkeit



    Abmessungen und Gewichte
    Länge ca.3420 mm
    Breite/Tiefe ca.2050 mm
    Höhe ca.2400 mm
    Gewicht ca.4500 kg
    Bohr-Fräsleistung
    Messerkopfgröße max.80 mm
    Schaftfräsergröße max.38 mm
    Elektrische Daten
    Anschlussspannung400 V
    Netzfrequenz50 Hz
    Elektrischer Anschluss
    Gesamt Anschlusswert15 kW
    Frästisch horizontal
    Länge900 mm
    Breite500 mm
    Abstand Vertikalspindel - Frästisch min.100 mm
    Abstand Vertikalspindel - Frästisch max.600 mm
    T-Nuten Größe18 mm
    T-Nuten Anzahl5
    T-Nuten Abstand80 mm
    Traglast max.350 kg
    Genauigkeit
    Wiederholgenauigkeit±0,005 mm
    Positioniergenauigkeit±0,01 mm
    Kühlschmiermittelsystem
    Kühlmittelpumpe(n) Antriebsleistung0,37 kW
    Tankinhalt190 l
    Pneumatischer Anschluss
    Betriebsdruck0,6 mpa
    Verfahrweg
    X-Achse automatisch750 mm
    Y-Achse automatisch500 mm
    Z-Achse automatisch500 mm
    Vertikalspindel
    SpindelaufnahmeBT 40
    Drehzahlbereich10 – 10000 min¯¹
    Leistung Antriebsmotor Dauerbetrieb S17,5 kW
    Leistung Antriebsmotor S6-30 % Betrieb11,25 kW
    Drehmoment Antriebsmotor Dauerbetrieb S148 Nm
    Drehmoment Antriebsmotor 30% Betrieb S672 Nm
    Vorschubmotor Drehmoment
    X-Achse Dauerbetrieb S115 Nm
    Y-Achse Dauerbetrieb S115 Nm
    Z-Achse Dauerbetrieb S122 Nm
    Werkzeugwechsler
    Anzahl der Werkzeugplätze16 Werkzeuge
    Werkzeugdurchmesser max. Nebenplätze frei180 mm
    Werkzeugdurchmesser max.90 mm
    Werkzeuglänge max.250 mm
    Werkzeuggewicht max.8 kg
    Zeit-Werkzeugwechsel Werkzeug zu Werkzeug (T to T)6 s
