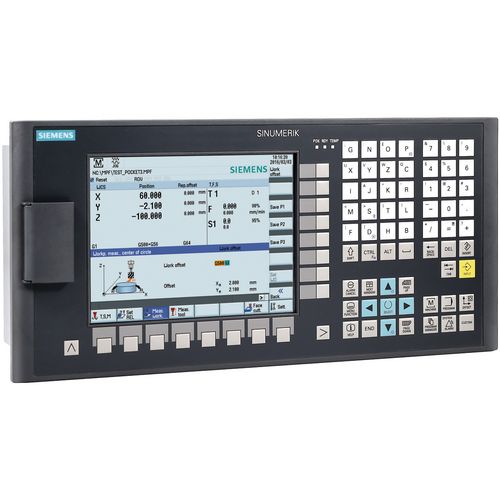

  • <b>SIEMENS STEUERUNG SINUMERIK 808D ADVANCED</b><ul><li>RJ45 Ethernet-Port</li><li>8,4" LCD-Farbdisplay mit 800 x 600 Auflösung</li><li>Vorbereitet für Fernwartung</li><li>AST-Funktion; ermöglicht die einfache Optimierung bei höheren Anforderungen an die Dynamik und Genauigkeit</li><li>Absolut-Encoder / keine Referenzfahrt nötig</li><li>Höhere Genauigkeit</li></ul>

    SIEMENS STEUERUNG SINUMERIK 808D ADVANCED

    • RJ45 Ethernet-Port
    • 8,4" LCD-Farbdisplay mit 800 x 600 Auflösung
    • Vorbereitet für Fernwartung
    • AST-Funktion; ermöglicht die einfache Optimierung bei höheren Anforderungen an die Dynamik und Genauigkeit
    • Absolut-Encoder / keine Referenzfahrt nötig
    • Höhere Genauigkeit
  • <b>Ablagefach</b><ul><li>Für Werkzeuge, griffbereit an der Maschine</li></ul>

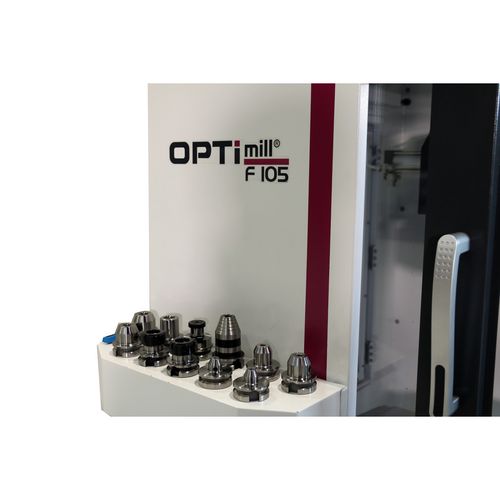

    Ablagefach

    • Für Werkzeuge, griffbereit an der Maschine
  • <b>Handrad</b><ul><li>Tragbar</li><li>Elektronisch</li><li>Erleichtert das Einfahren von Programmen erheblich</li><li>Not-Halt-Schlagschalter</li><li>Zustimmtaster</li></ul>

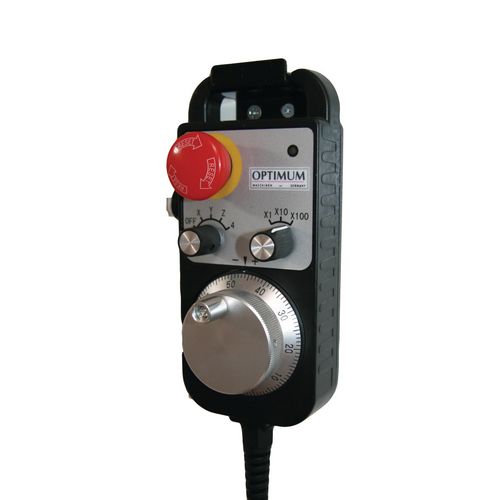

    Handrad

    • Tragbar
    • Elektronisch
    • Erleichtert das Einfahren von Programmen erheblich
    • Not-Halt-Schlagschalter
    • Zustimmtaster
  • <b>Hauptspindel</b><ul><li>Spindeldrehzahl von 10 bis 8.000 min¯¹</li><li>Mit der Steuerung ADVANCED 10 - 10.000 min¯¹</li></ul>

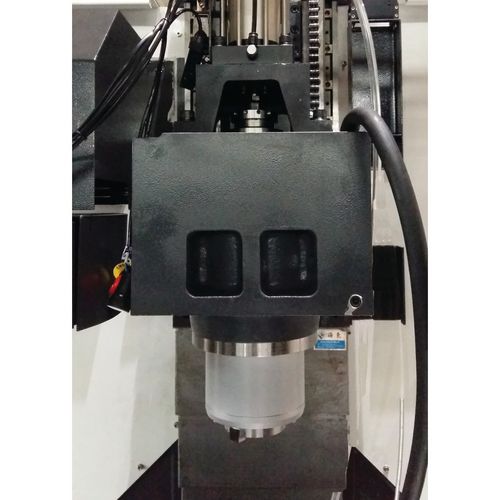

    Hauptspindel

    • Spindeldrehzahl von 10 bis 8.000 min¯¹
    • Mit der Steuerung ADVANCED 10 - 10.000 min¯¹

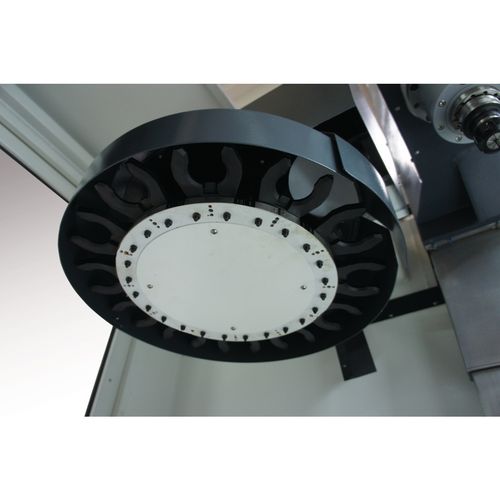

  • <b>Werkzeugwechsler</b><ul><li>Karussell</li><li>12 Werkzeugplätze</li><li>Werkzeugwechsel-Zeit sieben Sekunden</li></ul>

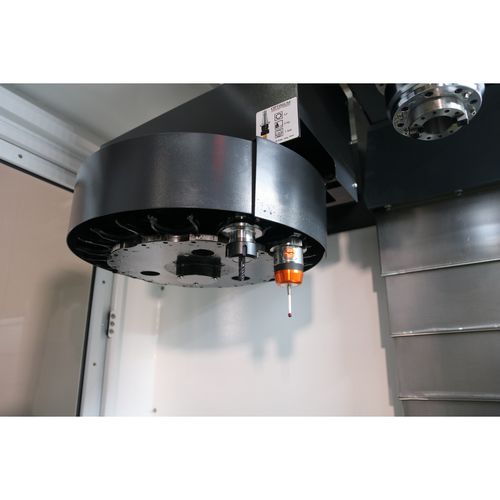

    Werkzeugwechsler

    • Karussell
    • 12 Werkzeugplätze
    • Werkzeugwechsel-Zeit sieben Sekunden
  • <b>Schaltschrank</b><ul><li>Übersichtlich</li><li>Mit Siemens Servo-Antrieb</li><li>Normgerechter Aufbau</li></ul>

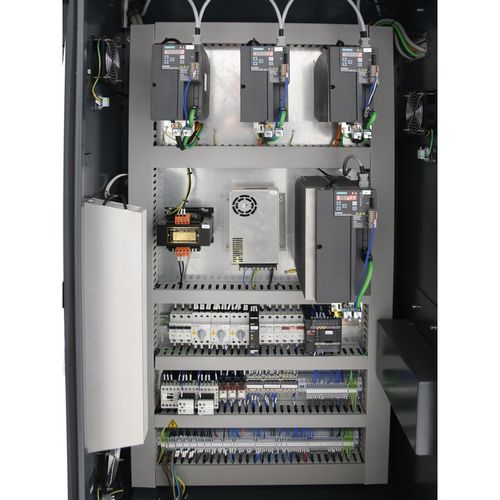

    Schaltschrank

    • Übersichtlich
    • Mit Siemens Servo-Antrieb
    • Normgerechter Aufbau
  • <b>Linearführung</b><ul><li>Hohe zulässige Belastung und hohe Steifigkeit</li><li>Niedriger Reibungskoeffizient</li></ul>

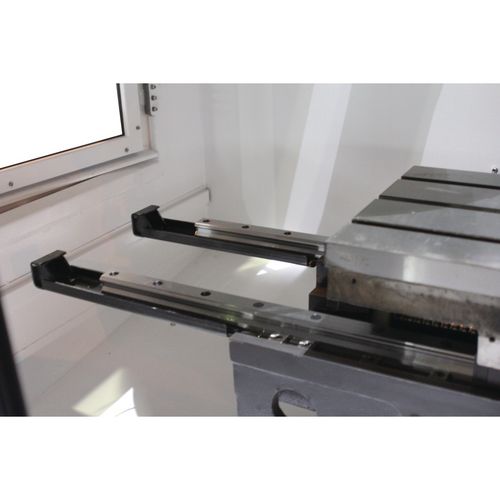

    Linearführung

    • Hohe zulässige Belastung und hohe Steifigkeit
    • Niedriger Reibungskoeffizient
  • Abbildung mit optionalem Zubehör
  • <b>SIEMENS STEUERUNG SINUMERIK 808D ADVANCED</b><ul><li>RJ45 Ethernet-Port</li><li>8,4" LCD-Farbdisplay mit 800 x 600 Auflösung</li><li>Vorbereitet für Fernwartung</li><li>AST-Funktion; ermöglicht die einfache Optimierung bei höheren Anforderungen an die Dynamik und Genauigkeit</li><li>Absolut-Encoder / keine Referenzfahrt nötig</li><li>Höhere Genauigkeit</li></ul>
  • <b>Ablagefach</b><ul><li>Für Werkzeuge, griffbereit an der Maschine</li></ul>
  • <b>Handrad</b><ul><li>Tragbar</li><li>Elektronisch</li><li>Erleichtert das Einfahren von Programmen erheblich</li><li>Not-Halt-Schlagschalter</li><li>Zustimmtaster</li></ul>
  • <b>Hauptspindel</b><ul><li>Spindeldrehzahl von 10 bis 8.000 min¯¹</li><li>Mit der Steuerung ADVANCED 10 - 10.000 min¯¹</li></ul>
  • <b>Werkzeugwechsler</b><ul><li>Karussell</li><li>12 Werkzeugplätze</li><li>Werkzeugwechsel-Zeit sieben Sekunden</li></ul>
  • <b>Schaltschrank</b><ul><li>Übersichtlich</li><li>Mit Siemens Servo-Antrieb</li><li>Normgerechter Aufbau</li></ul>
  • <b>Linearführung</b><ul><li>Hohe zulässige Belastung und hohe Steifigkeit</li><li>Niedriger Reibungskoeffizient</li></ul>
  • Symbolbild für Produktvideo
Markenlogo zum Produkt OPTImill F 105 Sinumerik 808D ADVANCED

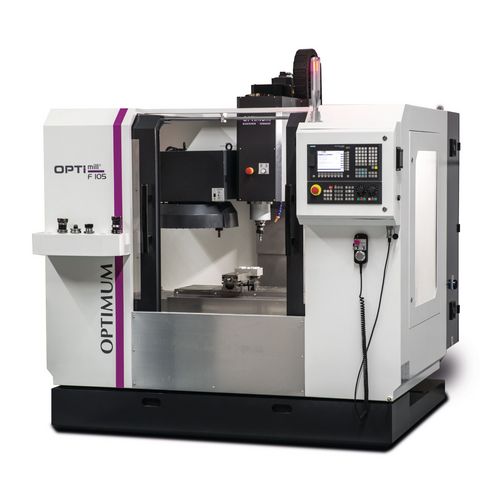

CNC-Fräsmaschine

OPTImill F 105 Sinumerik 808D ADVANCED

Die kompakte Lösung für die Kleinserienfertigung im Mittelstand.

Preis auf Anfrage

Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.

Art.-Nr. 3501100

Haben Sie Interesse an diesem Produkt?
  • Anfrage stellen
  • Händler finden
  • Produktdetails

    • Robuste Ausführung
    • Karussell-Werkzeugwechsler mit 12 Werkzeugplätzen
    • Alle Linearführungen mit Edelstahlabdeckungen
    • Automatische Zentralschmierung
    • Siemens Hauptspindelmotor
    • Servoantrieb von SIEMENS in allen Achsen (geschlossener Regelkreis)
    • Max. Spindelgeschwindigkeit 10.000 min¯¹
    • Maschinenleuchte im Arbeitsraum
    • Tragbares, elektronisches Handrad mit Zustimmtaster und Not-Halt-Schlagschalter. Erleichtert das Einfahren von Programmen erheblich
    • Kühlmitteleinrichtung mit 120 Liter Kühlmitteltank
    • Werkzeugwechsel erfolgt automatisch oder mittels Knopfdruck (elektropneumatische Werkzeugspanneinrichtung)
    • Massiver, exakter Frästisch, groß dimensioniert und präzise oberflächenbearbeitet
    • Zugangstüren sehr großzügig gestaltet, um die Reinigungs- und Wartungszeit auf ein Minimum zu reduzieren
    • Softwarepaket „SINUMERIK 808D on PC“ inklusive. (Praktische Trainingssoftware, damit Werkstücke am PC offline programmiert und simuliert werden können. Software kann kostenfrei unter www.cnc4you.com heruntergeladen werden.)
    • Inklusive zwei Jahre SIEMENS Gewährleistung



    Abmessungen und Gewichte
    Länge ca.2164 mm
    Breite/Tiefe ca.1860 mm
    Höhe ca.2200 mm
    Gewicht ca.2800 kg
    Bohr-Fräsleistung
    Messerkopfgröße max.70 mm
    Schaftfräsergröße max.35 mm
    Eilgang Geschwindigkeit
    X-Achse10000 mm/min
    Y-Achse10000 mm/min
    Z-Achse10000 mm/min
    Elektrische Daten
    Anschlussspannung400 V
    Netzfrequenz50 Hz
    Elektrischer Anschluss
    Gesamt Anschlusswert15 kVA
    Frästisch horizontal
    Länge800 mm
    Breite320 mm
    Abstand Vertikalspindel - Frästisch min.100 mm
    Abstand Vertikalspindel - Frästisch max.600 mm
    T-Nuten Größe14 mm
    T-Nuten Anzahl3
    T-Nuten Abstand100 mm
    Traglast max.300 kg
    Genauigkeit
    Wiederholgenauigkeit± 0,008 mm
    Positioniergenauigkeit± 0,01 mm
    Kühlschmiermittelsystem
    Kühlmittelpumpe(n) Antriebsleistung650 W
    Tankinhalt120 l
    Pneumatischer Anschluss
    Betriebsdruck7 bar
    Verfahrweg
    X-Achse automatisch550 mm
    Y-Achse automatisch305 mm
    Z-Achse automatisch460 mm
    Vertikalspindel
    SpindelaufnahmeBT 40
    Drehzahlbereich10 – 10000 min¯¹
    Leistung Antriebsmotor Dauerbetrieb S17,5 kW
    Leistung Antriebsmotor S6-30 % Betrieb11 kW
    Drehmoment Antriebsmotor Dauerbetrieb S148 Nm
    Drehmoment Antriebsmotor 30% Betrieb S670 Nm
    Vorschubmotor Drehmoment
    X-Achse Dauerbetrieb S18 Nm
    Y-Achse Dauerbetrieb S18 Nm
    Z-Achse Dauerbetrieb S111 Nm
    Werkzeugwechsler
    BauartKarussell
    Anzahl der Werkzeugplätze12 Werkzeuge
    Werkzeugdurchmesser max.70 mm
    Werkzeuglänge max.300 mm
    Werkzeuggewicht max.6 kg
    Zeit-Werkzeugwechsel Werkzeug zu Werkzeug (T to T)7 s
    VPE1
    Megeneinheit: Stück
    Verpackungseinheit: 1







    Wird in der Artikelbeschreibung und/oder in der Beschreibung des Lieferumfangs eine Garantie ausgewiesen, bleiben Ihre gesetzlichen Mangelhaftungsrechte Ihrem Verkäufer gegenüber hiervon unberührt. Umfang, Dauer, Inhalt und den Garantiegeber entnehmen Sie bitte den Garantiebedingungen. Für Druckfehler, Irrtümer oder fehlerhafte Darstellung wird nicht gehaftet. Technische und optische Änderungen sind vorbehalten. Abb. teilweise mit optionalem Zubehör. Die Lieferung erfolgt ausschließlich nach unseren Lieferungs- und Zahlungsbedingungen. Der Verkauf erfolgt über den Fachhandel.

    Ausstattungsoptionen

    Ausstattungsoptionen nicht nachrüstbar, erhältlich nur bei Bestellung einer Neumaschine ab Werk.
