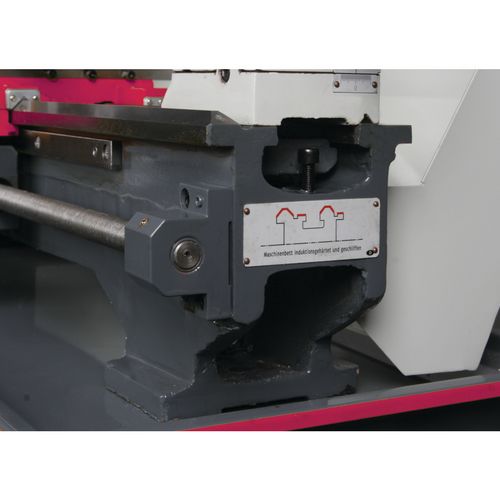

  • <ul><li>Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und ­präzisions­geschliffen</li></ul>
    • Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und ­präzisions­geschliffen

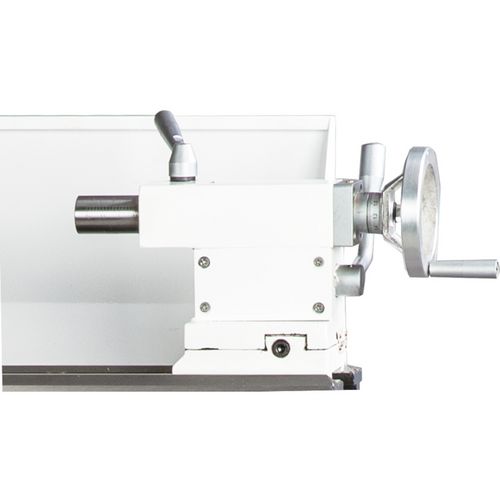

  • <ul><li>zum Kegeldrehen ± 5 mm verstellbar</li><li>Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm</li><li>Schnelle, einfache und werkzeuglose Verstellung des mittels Klemmhebel</li></ul>
    • zum Kegeldrehen ± 5 mm verstellbar
    • Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
    • Schnelle, einfache und werkzeuglose Verstellung des mittels Klemmhebel

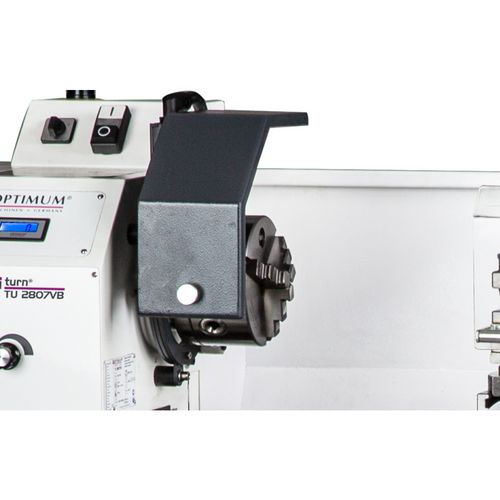

  • <ul><li>Drehfutterschutz mit Positionsschalter</li><li>Dreibacken-Drehfutter Ø 125 mm, zentrisch spannend im Standardlieferumfang</li></ul>
    • Drehfutterschutz mit Positionsschalter
    • Dreibacken-Drehfutter Ø 125 mm, zentrisch spannend im Standardlieferumfang
  • Produktbild für
  • <ul><li>Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und ­präzisions­geschliffen</li></ul>
  • <ul><li>zum Kegeldrehen ± 5 mm verstellbar</li><li>Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm</li><li>Schnelle, einfache und werkzeuglose Verstellung des mittels Klemmhebel</li></ul>
  • <ul><li>Drehfutterschutz mit Positionsschalter</li><li>Dreibacken-Drehfutter Ø 125 mm, zentrisch spannend im Standardlieferumfang</li></ul>
Markenlogo zum Produkt

Leitspindeldrehmaschine

TU

mit Vorschubgetriebe für den anspruchsvollen Anwender

Ab 2.545,00 EUR zzgl. Ust. / Stück
Ab 3.028,55 EUR inkl. 19% Ust. / Stück

Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.

Haben Sie Interesse an diesem Produkt?
  • Anfrage stellen
  • Händler finden
  • Variationen

    Elektrische DatenAllgemein Preis
    BezeichnungArt.-Nr.Anschlussspannung (V)VPE EUR zzgl. Ust.EUR inkl. 19% Ust.
    OPTIturn TU 2807 (230 V)342700123012.545,003.028,55
    OPTIturn TU 2807 (400 V)342700340012.545,003.028,55
    Anzuzeigende Attribute auswählen
    Elektrische Daten
    Allgemein
    Preis
    Aktionspreis

    Produktdetails

    • Präzise Verarbeitung
    • Leistungsstarker, wartungsfreier Motor
    • Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
    • Leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern im Ölbad laufend
    • Gehärtete und geschliffene Z-Achsen Führungsbahn
    • Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm
    • Rundlaufgenauigkeit am Drehfutter besser als 0,04 mm
    • Automatischer Längs- / Leitspindelantrieb
    • Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
    • Vierfach-Stahlhalter
    • Alle Führungen durch Keilleisten nachstellbar
    • Rechts-/Linkslauf im Bedienfeld schaltbar
    • Gehärtete Hauptspindel in nachstellbaren präzisen Kegelrollenlagern gelagert
    • Kegelrollenlager in P5 Qualität
    • Gehärtete Spindelnase mit Ø 26 mm Spindelbohrung
    • Rollgewalzte Trapezspindeln
    • Spanschutz am Oberschlitten
    • Oberschlitten auf Planschlitten verschiebbar
    • Reitstock zum Kegeldrehen ± 5 mm verstellbar
    • Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
    • Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
    • Leitspindel in zwei Sinterlagern gelagert
    • Wechselzahnräder-Satz in Standardlieferumfang zum Gewindeschneiden
    • Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm
    • Drucklager
    • Dreibacken-Drehfutter im Standardlieferumfang
    • Not-Halt-Schlagschalter
    • Komplett ausgestattet, wodurch der Anwender nach Inbetriebnahme sofort produktiv arbeiten kann


    TU 2807V

    • Laufruhiger, leistungsstarker und bürstenloser Gleichstrom Antrieb mit exzellenter Regelcharakteristik
    • Hochpräzises Stahlfutter für höhere Drehzahlen
    • Drehzahlwechsel leicht einstellbar über Potentiometer
    • Digitale Drehzahlanzeige



    Abmessungen und Gewichte
    Länge ca.1370 mm
    Breite/Tiefe ca.640 mm
    Höhe ca.535 mm
    Gewicht ca.196 kg
    Arbeitsbereiche
    Spitzenhöhe140 mm
    Spitzenweite700 mm
    Umlaufdurchmesser über Maschinenbett266 mm
    Umlaufdurchmesser über Planschlitten170 mm
    Bettbreite180 mm
    Drehzahlbereich
    Anzahl der Drehzahlbereiche6
    Drehzahlbereich150 – 2000 min¯¹
    Elektrische Daten
    Leistung Antriebsmotor0,85 kW
    Netzfrequenz50 Hz
    Reitstock
    AufnahmeMK 2
    Pinolenhub85 mm
    Pinolendurchmesser30 mm
    Spindel
    SpindelaufnahmeKurzkegel
    Spindelbohrung/Stangendurchlass Durchmesser26 mm
    Stahlhalter Aufnahmehöhe max.12 mm
    SpindelkonusMK 4
    Steigungen
    Steigung Metrisch0,2 – 3,5 mm/U
    Anzahl der Steigungen Metrisch18
    Steigung Zoll56 – 8 Gg/1"
    Anzahl der Steigungen Zoll21
    Verfahrweg
    Verfahrweg Oberschlitten60 mm
    Verfahrweg Planschlitten160 mm
    Verfahrweg Bettschlitten580 mm
    Vorschub
    Vorschubbereich längs0,07 – 0,4 mm/U
    Anzahl der Vorschübe längs6
