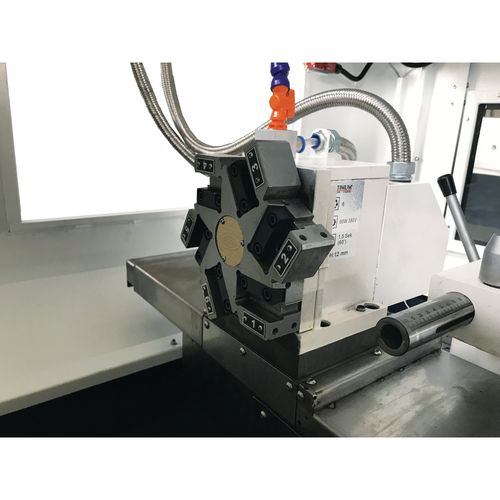

  • Für Sechs Werkzeugplätze
    • Für Sechs Werkzeugplätze

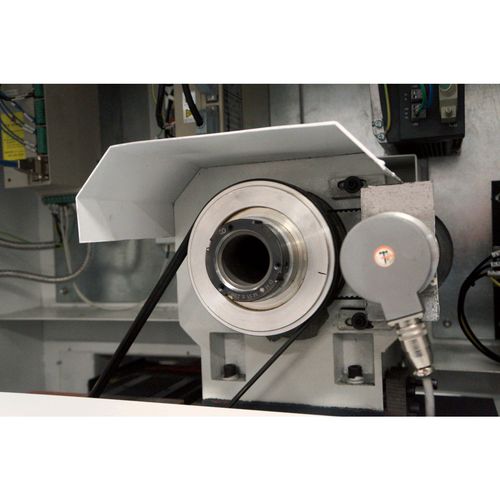

  • Inkrementalgeber zur Spindelpositionierung (Gewindeschneiden)Große Spindelbohrung
    • Inkrementalgeber zur Spindelpositionierung (Gewindeschneiden)
    • Große Spindelbohrung
  • Hohe zulässige Belastung und hohe SteifigkeitNiedriger ReibungskoeffizientHöhere Genauigkeit der Maschine
    • Hohe zulässige Belastung und hohe Steifigkeit
    • Niedriger Reibungskoeffizient
    • Höhere Genauigkeit der Maschine

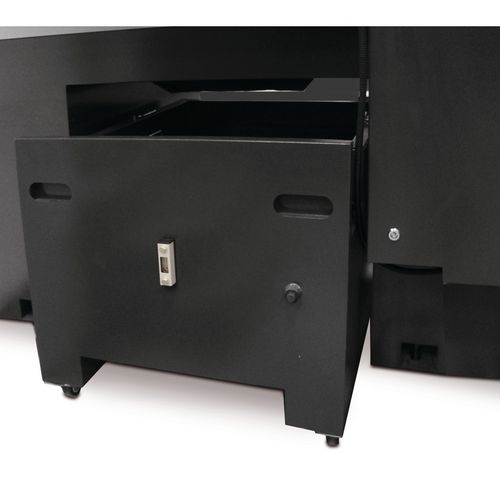

  • HerausziehbarLeichte Späneentsorgung
    • Herausziehbar
    • Leichte Späneentsorgung
  • Vollständige Ausleuchtung des Arbeitsraumes
    • Vollständige Ausleuchtung des Arbeitsraumes

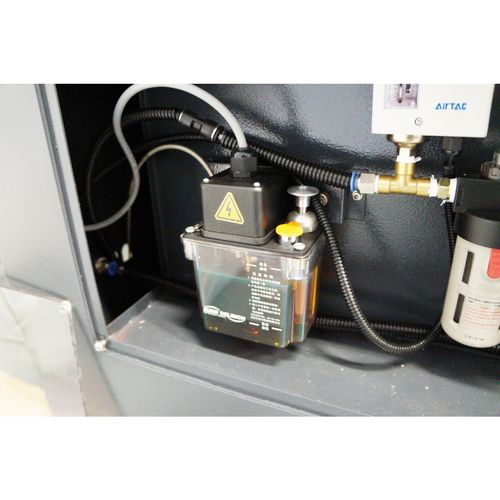

  • Gewährleistet eine regelmäßige und automatische SchmierungSchmierstellen, die an das Zentralschmiersystem angebunden sind, haben längere Lebensdauer
    • Gewährleistet eine regelmäßige und automatische Schmierung
    • Schmierstellen, die an das Zentralschmiersystem angebunden sind, haben längere Lebensdauer

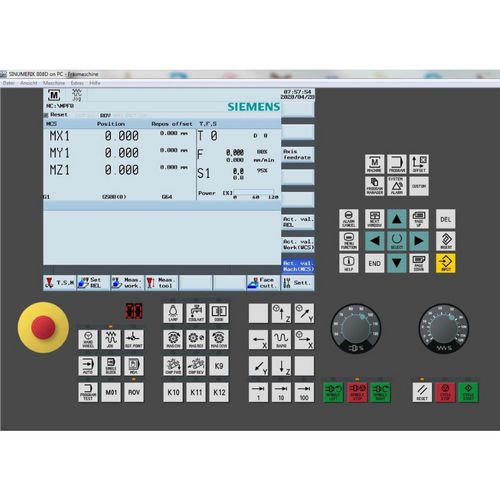

  • Steuerungsidentisches SoftwarepaketVereinfacht die Handhabung der WerkzeugmaschineDie Werkstücke können offline programmiert und simuliert werden.Ausbilden und Lernen: Bedienung von SINUMERIK Operate BASIC kann am PC ohne zusätzliche Hardware erlernt werden. Einfaches und komfortables Lernen mit steuerungsidentischer BedienoberflächeOffline-CNC-Programmierung: Produktivitätssteigerung durch Programmieren direkt am PC, Testen von Teileprogrammen am PC mit der integrierten SimulationProfessionelle CNC-Präsentationen: Vorstellung der Bedienoberfläche SINUMERIK Operate BASIC am PC – jederzeit und überall ohne zusätzliche HardwareKostenfrei zum Herunterladen unter www.cnc4you.com
    • Steuerungsidentisches Softwarepaket
    • Vereinfacht die Handhabung der Werkzeugmaschine
    • Die Werkstücke können offline programmiert und simuliert werden.
    • Ausbilden und Lernen: Bedienung von SINUMERIK Operate BASIC kann am PC ohne zusätzliche Hardware erlernt werden. Einfaches und komfortables Lernen mit steuerungsidentischer Bedienoberfläche
    • Offline-CNC-Programmierung: Produktivitätssteigerung durch Programmieren direkt am PC, Testen von Teileprogrammen am PC mit der integrierten Simulation
    • Professionelle CNC-Präsentationen: Vorstellung der Bedienoberfläche SINUMERIK Operate BASIC am PC – jederzeit und überall ohne zusätzliche Hardware
    • Kostenfrei zum Herunterladen unter www.cnc4you.com
  • Produktbild für OPTIturn L 34HS Sinumerik 808D ADVANCED
  • Produktbild für OPTIturn L 34HS Sinumerik 808D ADVANCED
  • Für Sechs Werkzeugplätze
  • Inkrementalgeber zur Spindelpositionierung (Gewindeschneiden)Große Spindelbohrung
  • Hohe zulässige Belastung und hohe SteifigkeitNiedriger ReibungskoeffizientHöhere Genauigkeit der Maschine
  • HerausziehbarLeichte Späneentsorgung
  • Vollständige Ausleuchtung des Arbeitsraumes
  • Gewährleistet eine regelmäßige und automatische SchmierungSchmierstellen, die an das Zentralschmiersystem angebunden sind, haben längere Lebensdauer
  • Steuerungsidentisches SoftwarepaketVereinfacht die Handhabung der WerkzeugmaschineDie Werkstücke können offline programmiert und simuliert werden.Ausbilden und Lernen: Bedienung von SINUMERIK Operate BASIC kann am PC ohne zusätzliche Hardware erlernt werden. Einfaches und komfortables Lernen mit steuerungsidentischer BedienoberflächeOffline-CNC-Programmierung: Produktivitätssteigerung durch Programmieren direkt am PC, Testen von Teileprogrammen am PC mit der integrierten SimulationProfessionelle CNC-Präsentationen: Vorstellung der Bedienoberfläche SINUMERIK Operate BASIC am PC – jederzeit und überall ohne zusätzliche HardwareKostenfrei zum Herunterladen unter www.cnc4you.com
Markenlogo zum Produkt OPTIturn L 34HS Sinumerik 808D ADVANCED

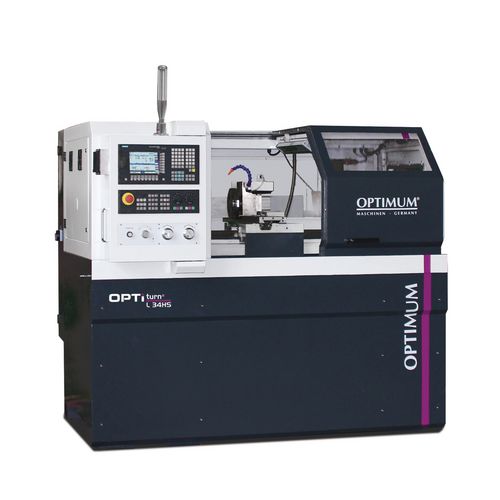

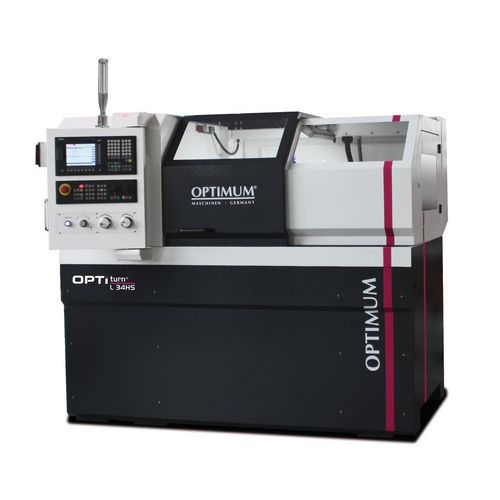

CNC-Flachbett-Drehmaschine

OPTIturn L 34HS Sinumerik 808D ADVANCED

CNC-gesteuerte Drehmaschine mit Linearführung

Preis auf Anfrage

Preise sind unverbindliche Preisempfehlungen. Preise des Händlers können abweichen.

Art.-Nr. 3504232

Haben Sie Interesse an diesem Produkt?
  • Anfrage stellen
  • Händler finden
  • Produktdetails

    • Präzise Verarbeitung
    • Spindel- und Vorschub-Motoren von Siemens
    • Verstrebtes Maschinenbett aus Grauguss
    • Wartungsfreundliche Schutzumhausung
    • Geschliffene Kugelgewindespindeln
    • Aufwendige Spindellagerung
    • Linearführung in beiden Achsen
    • Not-Halt-Schlagschalter
    • Zentralschmierung
    • Rückseitige Zugangsklappe für Wartungen
    • Sicherheitsschalter an der vorderen Schiebetüre
    • Drehrevolver befindet sich hinter der Drehmitte (linker Drehmeißel)
    • Zwei Jahre SIEMENS Gewährleistung inklusive



    SINUMERIK 808 ADVANCED


    CNC-Technik vom Technologieführer, gepaart mit einem revolutionären Bedienkonzept


    Produktivitätssteigerung in der Produktion

    • Die SINUMERIK 808D ADVANCED Steuerung ist eine panelbasierte CNC-Steuerung. Die kompakte und benutzerfreundliche Einstiegslösung kommt bei einfachen Drehanwendungen zum Einsatz. Eigenschaften wie einfache Bedienung, Inbetriebsetzung und Wartung sind die perfekte Basis für die Ausrüstung von CNC-Maschinen.
    • Durch ihre technologiespezifischen Ausprägungen ist die SINUMERIK 808D ADVANCED Steuerung perfekt fürs Drehen vorkonfiguriert. Aufgrund der Hard- und Softwareerweiterungen bietet die SINUMERIK 808D ADVANCED zudem für einfache Drehfunktionalitäten eine ausreichende Leistung für den Formen- und Werkzeugbau.



    KOMPAKT UND ROBUST

    • Dank eines panelbasierten CNC-Designs mit wenigen Schnittstellen und einer Bedientafel in der Schutzklasse IP65 ist die SINUMERIK 808D ADVANCED perfekt für den Einsatz unter rauen Umgebungen vorbereitet. Die geringen Maße ermöglichen den Einsatz in kompakten Maschinen.


    SINUMERIK 808D ON PC

    • Steuerungsidentisches Softwarepaket, das die Handhabung der Werkzeugmaschine weiter vereinfacht. Kostenfrei zum Herunterladen unter www.cnc4you.com


    GESAMTPAKET

    • RJ45 Ethernet-Port
    • Vorbereitet für Fernwartung
    • AST-Funktion; ermöglicht die einfache Optimierung bei höheren Anforderungen an die Dynamik und Genauigkeit
    • Absolut-Encoder / keine Referenzfahrt nötig
    • Höhere Genauigkeit


    Steuerung

    • 8,4” LCD-Farbdisplay mit 800 x 600 Auflösung



    Gewährleistungsverlängerung


    Mit der Gewährleistungsverlängerung schützen Sie Ihre neue Maschine nach Ablauf der zweijährigen SIEMENS Gewährleistung um weitere 12, 24 oder 36 Monate gegen Garantieschäden. (nur innerhalb der zweijährigen SIEMENS Gewährleistung nachzukaufen)

    • 12 Monate; Artikel Nr. 3589010
    • 36 Monate; Artikel Nr. 3589012



    Abmessungen und Gewichte
    Länge ca.1950 mm
    Breite/Tiefe ca.1475 mm
    Höhe ca.1956 mm
    Gewicht ca.1200 kg
    Arbeitsbereiche
    Drehfutter Durchmesser160 mm
    Spitzenhöhe165 mm
    Spitzenweite600 mm
    Umlaufdurchmesser über Maschinenbett350 mm
    Umlaufdurchmesser über Planschlitten146 mm
    Bettbreite208 mm
    Drehmoment Motor
    X-Achse4 Nm
    Z-Achse6 Nm
    Drehzahlbereich
    Drehzahlbereich30 – 3500 min¯¹
    Elektrische Daten
    Anschlussspannung400 V
    Netzfrequenz50 Hz
    Elektrischer Anschluss
    Gesamt Anschlusswert6,5 kVA
    Genauigkeit
    Wiederholgenauigkeit± 0,01 mm
    Positioniergenauigkeit± 0,01 mm
    Kühlschmiermittelsystem
    Leistung Kühlmittelpumpe95 W
    Tankinhalt75 l
    Motor(en)
    Drehmoment Antriebsmotor23,6 Nm
    Drehmoment an der Spindel40 Nm
    Reitstock
    AufnahmeMK 3
    Pinolenhub120 mm
    Pinolendurchmesser45 mm
    Spindel
    SpindelaufnahmeISO 702-1 Nr. 4 - Form A2
    Spindelbohrung/Stangendurchlass Durchmesser46 mm
    Verfahrweg
    X-Achse185 mm
    Z-Achse750 mm
    Vorschub Geschwindigkeit
    X-Achse6000 mm/min
    Z-Achse8000 mm/min
    Werkzeugwechsler
    Typelektrisch
    Anzahl der Werkzeugplätze6 St
    Aufnahmehöhe, -breite Vierkant max.16 x 16 mm
    Aufnahmedurchmesser Bohrstange max.16 mm
    VPE1
    Megeneinheit: Stück
    Verpackungseinheit: 1

    • Halter für Werkzeugrevolver
    • Kühlmitteleinrichtung
    • Maschinenlampe
    • Bedienwerkzeug


    Drehfutter nicht vergessen



    Wird in der Artikelbeschreibung und/oder in der Beschreibung des Lieferumfangs eine Garantie ausgewiesen, bleiben Ihre gesetzlichen Mangelhaftungsrechte Ihrem Verkäufer gegenüber hiervon unberührt. Umfang, Dauer, Inhalt und den Garantiegeber entnehmen Sie bitte den Garantiebedingungen. Für Druckfehler, Irrtümer oder fehlerhafte Darstellung wird nicht gehaftet. Technische und optische Änderungen sind vorbehalten. Abb. teilweise mit optionalem Zubehör. Die Lieferung erfolgt ausschließlich nach unseren Lieferungs- und Zahlungsbedingungen. Der Verkauf erfolgt über den Fachhandel.

    Ausstattungsoptionen

    Ausstattungsoptionen nicht nachrüstbar, erhältlich nur bei Bestellung einer Neumaschine ab Werk.
